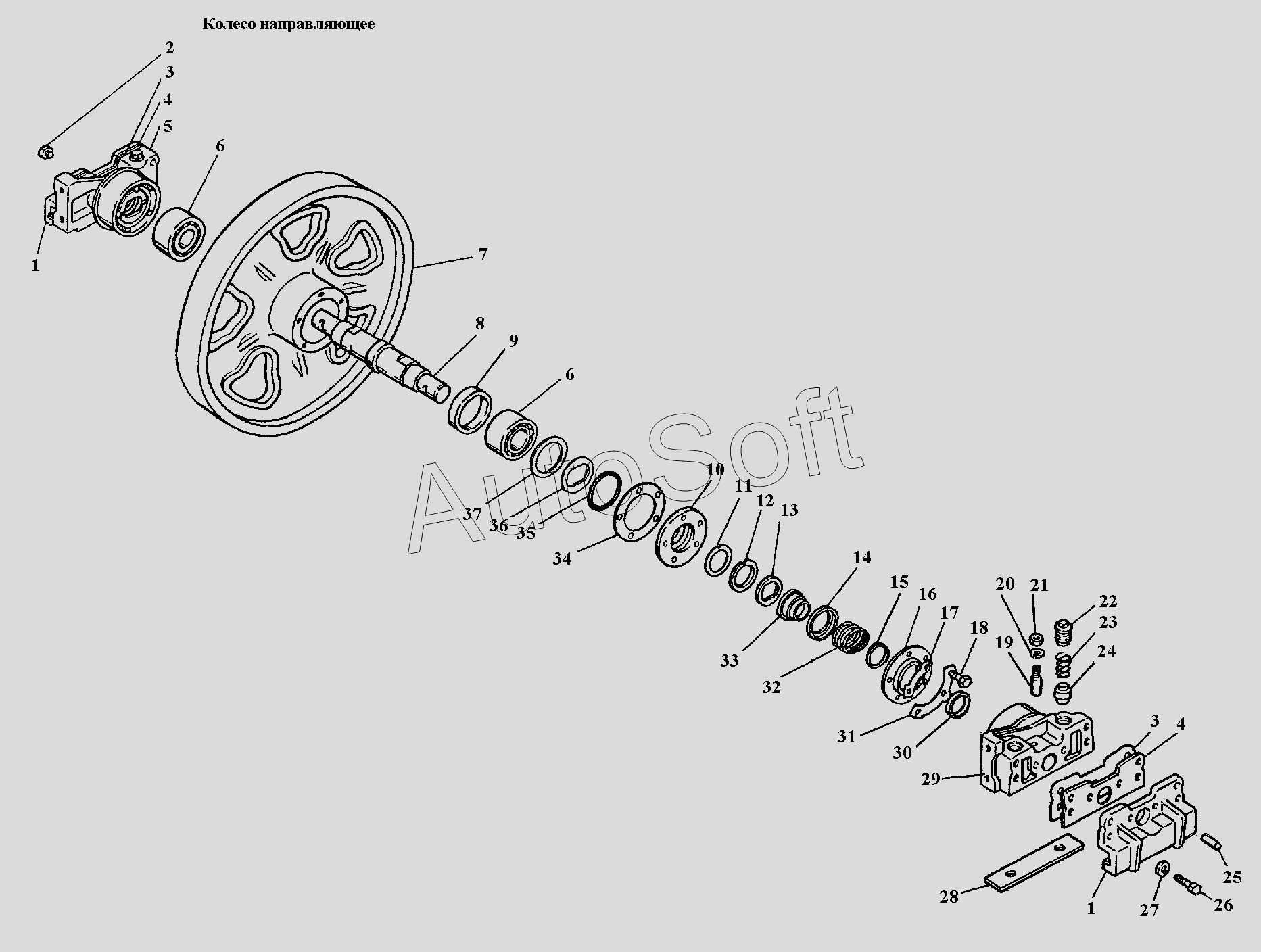

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02 (1998). Колесо направляющее
28
18
19
20
21
22
23
24
25
27
17
29
30
31
32
33
34
35
36
37
8
1
1
2
3
3
4
4
5
6
6
7
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.32.114 | 0***4 | Накладка | |
| 04.32А.001-8 | 0***8 | Колесо направляющее | |
| 1 | 0***4 | Направляющая опоры оси с накладкой и заклепкой в сборе | |
| 2 | К***п | Пробка - КГ 3/8 10 кп | |
| 3 | 0***0 | Прокладка регулировочная | |
| 4 | 0***1 | Прокладка регулировочная | |
| 5 | 0***1 | Опора левая | |
| 6 | 9***1 | Подшипник 954712К1 (нестандартный) | |
| 6 | 9***1 | Подшипник 954712К1 (нестандартный) | |
| 7 | 0***А | Колесо направляющее | |
| 8 | 0***5 | Ось | |
| 9 | 0***1 | Кольцо внутреннее большое | |
| 10 | 0***6 | Шайба упорная | |
| 11 | 0***8 | Прокладка | |
| 12 | 0***0 | Кольцо уплотнительное | |
| 13 | 0***9 | Кольцо уплотнительное малое | |
| 14 | 0***6 | Обойма | |
| 15 | 0***8 | Кольцо пружинное | |
| 16 | 0***А | Шайба защитная | |
| 17 | 0***0 | Шайба замковая | |
| 18 | М***6 | Болт М12-6gx35.88.35.016 | |
| 19 | 0***5 | Стопор оси | |
| 20 | 1***Г | Шайба 16 ОТ 65Г | |
| 21 | М***6 | Гайка М16-6Н.6.016 | |
| 22 | 0***1 | Упор верхний | |
| 23 | 0***4 | Пружина | |
| 24 | 0***1 | Упор нижний | |
| 25 | 0***9 | Штифт | |
| 27 | 1***6 | Шайба 18 ОТ 65Г | |
| 28 | 0***1 | Планка опорная | |
| 29 | 0***1 | Опора правая | |
| 30 | 0***8 | Кольцо распорное | |
| 31 | 0***9 | Шайба замковая | |
| 32 | 0***7 | Пружина | |
| 33 | 0***5 | Манжета | |
| 34 | 0***7 | Прокладка регулировочная | |
| 35 | 0***6 | Кольцо уплотнительное | |
| 36 | 0***1 | Кольцо упорное | |
| 37 | 0***1 | Кольцо |
