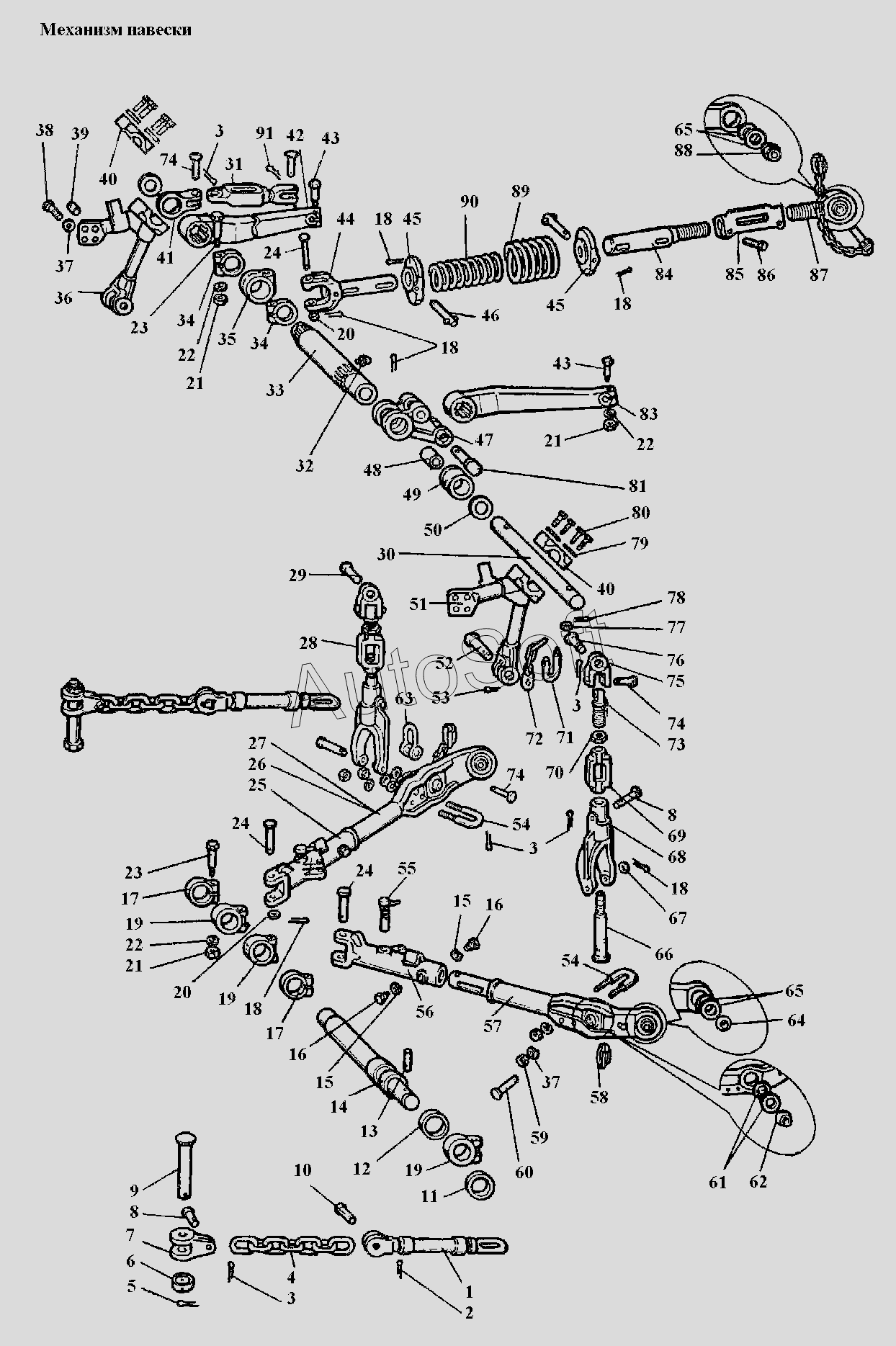

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02 (1998). Механизм навески
55
66
65
65
64
63
62
61
60
59
58
57
56
67
54
54
52
51
50
49
48
47
46
45
45
44
43
43
79
91
90
89
88
87
86
85
84
83
81
80
42
78
77
76
75
74
74
74
73
72
71
69
68
8
8
20
20
19
19
19
17
17
16
16
15
15
14
12
11
10
9
22
7
6
4
3
3
3
3
2
1
31
41
40
40
39
38
37
37
36
35
34
34
33
32
30
29
28
27
26
25
24
24
24
23
23
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.56.001-3 | 0***3 | Механизм навески | |
| 04.56.015-1 | 0***1 | Вал рычагов (поз. 33 и 48) | |
| 04.56.025-2Р | 0***Р | Ось нижняя (поз. 14, 17, 19, 21-23) | |
| 1 | М***2 | Муфта растяжек | |
| 2 | 5***9 | Шплинт 5x45 | |
| 3 | 6***9 | Шплинт 6,3x40.05 | |
| 3 | 6***9 | Шплинт 6,3x40.05 | |
| 3 | 6***9 | Шплинт 6,3x40.05 | |
| 3 | 6***9 | Шплинт 6,3x40.05 | |
| 4 | М***4 | Цепь 16х96 | |
| 6 | 0***9 | Кольцо | |
| 7 | М***6 | Серьга цепи | |
| 8 | 7***1 | Палец серьги | |
| 9 | М***1 | Палец бугеля | |
| 10 | 0***0 | Палец | |
| 11 | 0***7 | Кольцо | |
| 12 | 0***6 | Кольцо | |
| 14 | 0***А | Ось нижняя | |
| 15 | 1***6 | Шайба 18 ОТ 65Г | |
| 15 | 1***6 | Шайба 18 ОТ 65Г | |
| 16 | 7***6 | Винт ограничительный | |
| 17 | 0***2 | Ограничитель | |
| 19 | 0***3 | Головка нижних тяг | |
| 20 | 7***8 | Шайба | |
| 22 | 1***Г | Шайба 14 ОТ 65Г | |
| 22 | 1***Г | Шайба 14 ОТ 65Г | |
| 22 | 1***Г | Шайба 14 ОТ 65Г | |
| 23 | 0***5 | Болт стяжной | |
| 24 | 7***1 | Палец вилки | |
| 25 | 0***1 | Вилка нижней тяги правая | |
| 26 | 0***4 | Тяга нижняя левая | |
| 27 | 0***4 | Тяга нижняя правая | |
| 28 | 7***А | Раскос в сборе | |
| 29 | 7***8 | Палец рычага малый | |
| 30 | 5***3 | Ось верхняя | |
| 31 | 0***2 | Тяга механическая | |
| 32 | 1***6 | Масленка 1.3.Ц6 | |
| 33 | 0***1 | Вал рычагов | |
| 34 | 0***1 | Ограничитель | |
| 35 | 0***1 | Головка верхней тяги | |
| 36 | 0***3 | Стойка правая в сборе | |
| 37 | 2***6 | Шайба 20 ОТ 65Г | |
| 37 | 2***6 | Шайба 20 ОТ 65Г | |
| 38 | 4***6 | Болт 4М20x1,5-6gx60.88.35.016 | |
| 39 | 6***5 | Штифт | |
| 40 | 5***2 | Крышка бугеля стойки | |
| 41 | 0***1 | Серьга | |
| 42 | 0***4 | Рычаг подъемный правый | |
| 43 | 7***4 | Болт рычагов | |
| 44 | 0***4 | Вилка | |
| 45 | 7***7 | Шайба упорная | |
| 46 | 0***7 | Палец | |
| 47 | 7***3 | Рычаг штока | |
| 48 | 7***А | Втулка вала рычагов | |
| 49 | 5***1 | Втулка упорная | |
| 50 | 7***9 | Шайба | |
| 51 | 0***3 | Стойка левая в сборе | |
| 52 | 5***1 | Палец стойки | |
| 54 | 0***9 | Стремянка | |
| 55 | 0***7 | Палец тяги | |
| 56 | 0***1 | Вилка нижней тяги левая | |
| 57 | 0***1 | Головка задняя | |
| 58 | 0***1 | Чека с кольцом | |
| 59 | М***6 | Гайка М20x1,5-6Н.6.016 | |
| 60 | 7***3 | Палец рычагов нижний | |
| 61 | 0***2 | Кольцо | |
| 62 | 7***5 | Яблоко нижних тяг | |
| 63 | 0***6 | Скоба | |
| 64 | 0***3 | Шарнир | |
| 65 | 0***2 | Кольцо | |
| 66 | 7***1 | Винт раскоса | |
| 67 | А***4 | Шайба | |
| 68 | 7***1 | Вилка раскоса | |
| 69 | 7***5 | Муфта раскоса | |
| 71 | 7***А | Фиксатор | |
| 72 | 7***6 | Цепочка в сборе | |
| 73 | 7***6 | Винт раскоса верхний | |
| 74 | 7***5 | Палец серьги раскоса | |
| 75 | 0***0 | Серьга раскоса | |
| 76 | 7***7 | Палец рычага | |
| 77 | 7***7 | Гайка фиксатора | |
| 78 | 4***9 | Шплинт 4x32 | |
| 79 | 5***0 | Пластина замковая | |
| 80 | 4***6 | Болт | |
| 81 | 7***А | Палец рычага штока | |
| 83 | 7***1 | Рычаг подъемный левый | |
| 84 | 7***1 | Винт верхней тяги | |
| 85 | 7***4 | Муфта | |
| 86 | М***5 | Болт М16-6gx50.88.35.016 | |
| 87 | 0***8 | Головка с пальцем | |
| 88 | 0***1 | Шарнир | |
| 89 | 7***2 | Пружина большая | |
| 90 | 7***3 | Пружина малая | |
| 91 | 0***8 | Шплинт пружинный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
