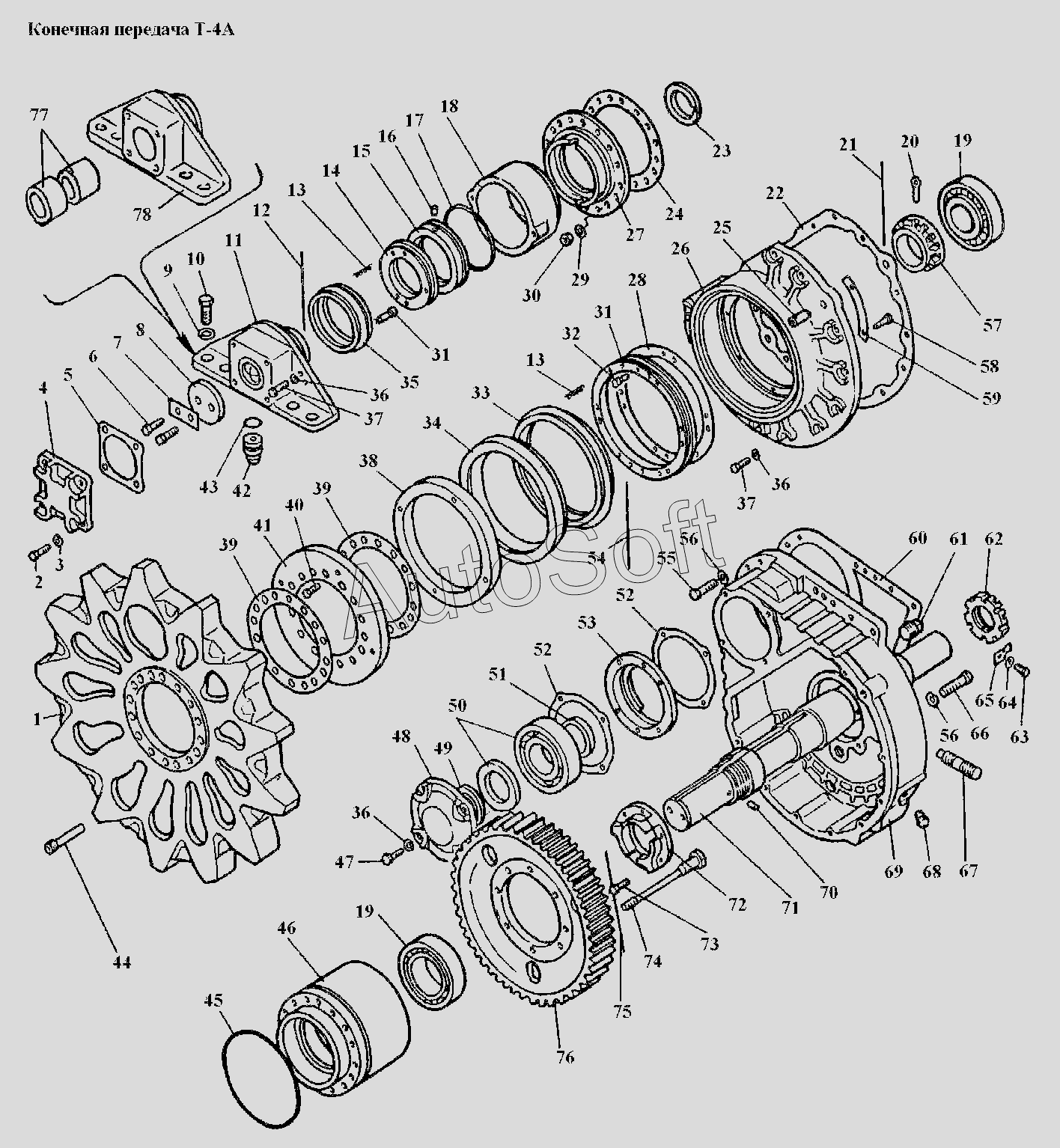

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02 (1998). Конечная передача Т-4А
47
57
56
56
53
52
52
51
50
49
48
58
46
45
44
43
42
41
40
39
39
38
67
78
77
76
74
73
72
71
69
68
37
66
65
64
63
62
61
60
59
8
19
18
17
15
14
13
13
11
10
9
19
7
6
5
4
3
2
1
29
37
36
36
36
35
34
33
32
31
31
28
27
26
25
24
23
22
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.39.001-1А | 0***А | Передача конечная | |
| 402.39.001 | 4***1 | Передача конечная | |
| 1 | 0***Б | Колесо ведущее | |
| 2 | М***6 | Болт М12-6gx40.88.35.016 | |
| 3 | 1***Г | Шайба 12 65Г | |
| 4 | 0***1 | Крышка | |
| 5 | 0***1 | Прокладка | |
| 6 | 0***6 | Болт специальный | |
| 7 | 0***8 | Пластина замковая | |
| 8 | 0***7 | Шайба упорная | |
| 9 | 2***6 | Шайба 20 ОТ 65Г | |
| 10 | 4***6 | Болт 4М20-6gx50.88.35.016 | |
| 11 | 0***В | Подшипник оси с втулками | |
| 13 | Д***Б | Пружина | |
| 14 | 0***1 | Диск нажимной малый | |
| 15 | 0***1 | Диск малый | |
| 17 | 0***1 | Кольцо уплотнительное | |
| 18 | 0***Б | Корпус уплотнения малый | |
| 19 | 7***Ф | Подшипник 7519СФ | |
| 19 | 7***Ф | Подшипник 7519СФ | |
| 20 | 0***1 | Штифт стопорный | |
| 22 | 4***4 | Прокладка | |
| 23 | 0***2 | Кольцо упорное | |
| 24 | 0***9 | Прокладка | |
| 25 | 6***5 | Штифт | |
| 26 | 4***1 | Крышка картера | |
| 27 | 0***2 | Корпус сальника | |
| 28 | 0***9 | Прокладка | |
| 29 | 1***6 | Шайба 18 ОТ 65Г | |
| 31 | 4***8 | Диск опорный | |
| 32 | 0***1 | Штифт | |
| 33 | 0***А | Манжета большая | |
| 34 | 0***1 | Диск нажимной большой | |
| 35 | 0***2 | Манжета малая | |
| 36 | 1***Г | Шайба 10 ОТ 65Г | |
| 36 | 1***Г | Шайба 10 ОТ 65Г | |
| 36 | 1***Г | Шайба 10 ОТ 65Г | |
| 37 | М***6 | Болт М10-6gx35.88.35.016 | |
| 37 | М***6 | Болт М10-6gx35.88.35.016 | |
| 38 | 0***А | Диск большой | |
| 39 | 0***0 | Прокладка | |
| 40 | М***6 | Болт М8-6gx12.88.35.016 | |
| 41 | 0***2 | Кожух защитный внутренний | |
| 42 | 0***9 | Штифт установочный | |
| 43 | 0***5 | Кольцо | |
| 44 | 0***1 | Шпилька установочная | |
| 45 | 0***6 | Кольцо уплотнительное | |
| 46 | 0***1 | Ступица колеса ведущего | |
| 47 | М***5 | Болт М10-6gx45.88.35.016 | |
| 48 | 0***Б | Крышка картера малая | |
| 49 | Т***6 | Кольцо распорное | |
| 50 | 9***М | Подшипник 92315КМ | |
| 51 | 0***1 | Кольцо | |
| 52 | 0***5 | Прокладка | |
| 53 | 0***А | Стакан | |
| 56 | 1***6 | Шайба 16 65Г | |
| 56 | 1***6 | Шайба 16 65Г | |
| 57 | 0***А | Гайка регулировочная | |
| 58 | М***6 | Болт М10-6gx25.88.35.016 | |
| 59 | 0***0 | Пластина стопорная | |
| 60 | 0***2 | Прокладка | |
| 61 | 0***5 | Заглушка | |
| 62 | 0***2 | Гайка | |
| 63 | М***6 | Болт М8-6gx16.88.35.016 | |
| 64 | 8***5 | Шайба 8 65Г | |
| 65 | 0***4 | Пластина стопорная | |
| 66 | М***6 | Болт М16-6gx75.88.35.016 | |
| 67 | 0***1 | Фиксатор | |
| 68 | К***2 | Пробка - КГ 3/8 А12 | |
| 69 | 4***1 | Картер передачи конечной | |
| 71 | 0***3 | Ось ведущего колеса | |
| 72 | 0***2 | Фланец упорный | |
| 73 | 3***6 | Болт | |
| 74 | 0***8 | Болт | |
| 76 | 0***1 | Шестерня конечной передачи ведомая | |
| 77 | 0***А | Втулка | |
| 78 | 0***А | Подшипник оси |
