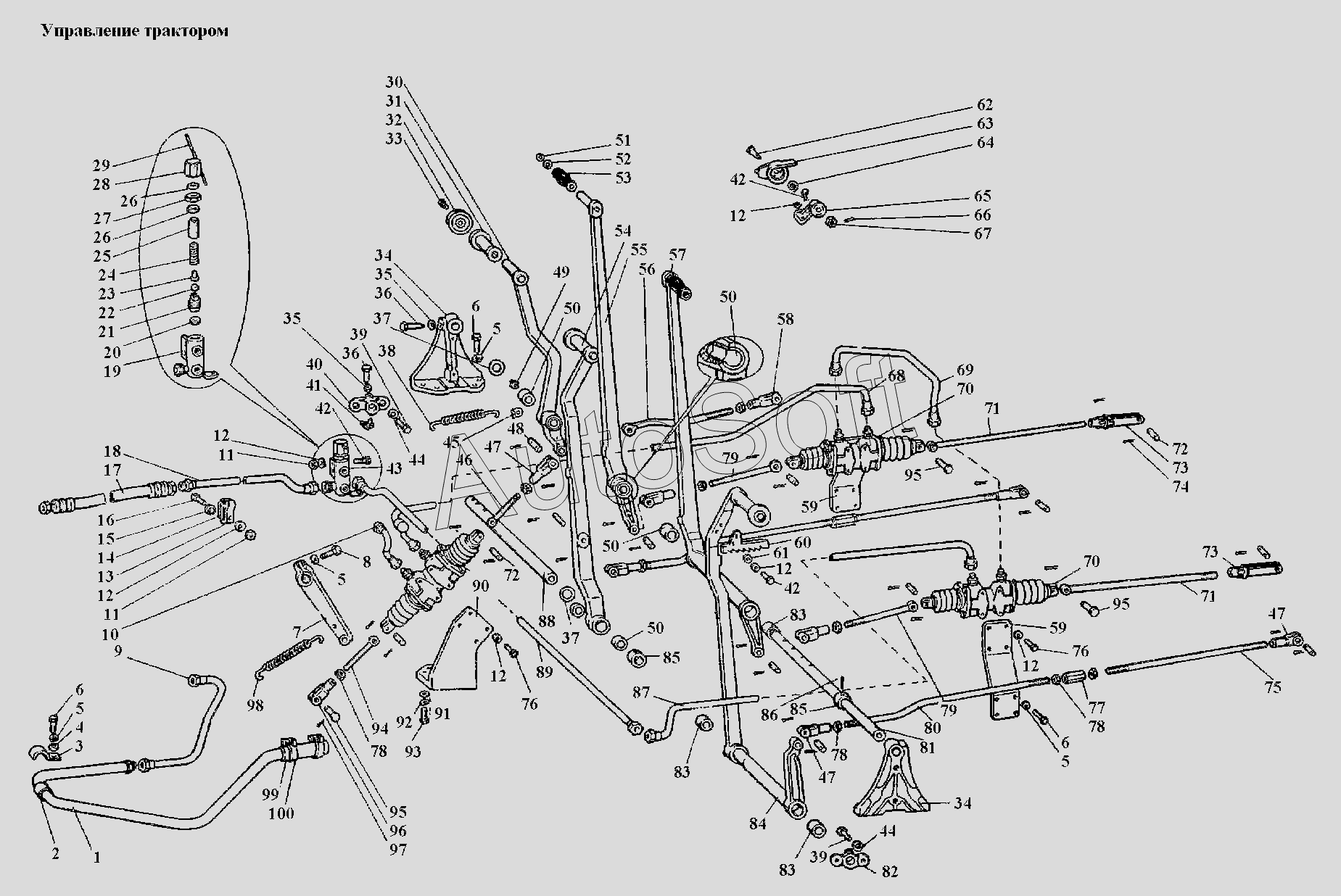

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02 (1998). Управление трактором
1
2
3
4
5
5
5
5
6
6
6
7
8
9
10
11
11
12
12
12
12
12
12
13
14
15
16
17
18
19
20
21
23
24
25
26
26
27
28
30
31
32
33
34
34
35
35
36
36
37
37
38
39
39
40
42
42
42
43
44
44
45
46
47
47
47
48
49
50
50
50
50
51
52
53
54
55
56
57
58
59
59
60
61
62
63
64
65
68
69
70
70
71
71
72
72
73
73
74
75
76
76
77
78
78
78
79
79
80
81
82
83
83
83
84
85
85
87
88
89
90
92
93
94
95
95
95
96
97
98
99
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 05.40.001 | 0***1 | Управление трактором | |
| 1 | М***1 | Труба заборная со штуцером в сборе | |
| 2 | М***8 | Прокладка | |
| 3 | М***6 | Скоба | |
| 4 | 1***9 | Шайба 12.01 | |
| 5 | 1***Г | Шайба 12 65Г | |
| 5 | 1***Г | Шайба 12 65Г | |
| 5 | 1***Г | Шайба 12 65Г | |
| 5 | 1***Г | Шайба 12 65Г | |
| 6 | М***6 | Болт М12-6gx30.88.35.016 | |
| 6 | М***6 | Болт М12-6gx30.88.35.016 | |
| 6 | М***6 | Болт М12-6gx30.88.35.016 | |
| 7 | М***1 | Рычаг включения сцепления | |
| 8 | М***6 | Болт М12-6gx40.88.35.016 | |
| 9 | М***2 | Труба | |
| 10 | М***1 | Труба к усилителю муфты сцепления | |
| 11 | М***6 | Гайка М10-6Н.6.016 | |
| 11 | М***6 | Гайка М10-6Н.6.016 | |
| 12 | 1***Г | Шайба 10 ОТ 65Г | |
| 12 | 1***Г | Шайба 10 ОТ 65Г | |
| 12 | 1***Г | Шайба 10 ОТ 65Г | |
| 12 | 1***Г | Шайба 10 ОТ 65Г | |
| 12 | 1***Г | Шайба 10 ОТ 65Г | |
| 12 | 1***Г | Шайба 10 ОТ 65Г | |
| 13 | М***7 | Зажим | |
| 14 | М***8 | Прокладка | |
| 15 | 0***1 | Бонка | |
| 16 | М***5 | Болт М10-6gx45.88.35.016 | |
| 17 | Н***0 | Рукав высокого давления | |
| 18 | 0***2 | Труба от насоса к клапану в сборе | |
| 19 | 0***2 | Корпус клапана | |
| 20 | 0***7 | Шайба | |
| 21 | 0***1 | Седло клапана | |
| 23 | 0***1 | Опора пружины | |
| 24 | М***4 | Пружина | |
| 25 | 0***2 | Винт регулировочный | |
| 26 | 0***9 | Шайба | |
| 27 | 0***1 | Гайка | |
| 28 | 0***8 | Колпачок | |
| 30 | 0***8 | Рычаг педали муфты сцепления | |
| 31 | 0***1 | Подушка педали | |
| 32 | 0***6 | Шайба | |
| 33 | М***6 | Болт М8-6gx16.88.35.016 | |
| 34 | 0***1 | Кронштейн | |
| 35 | М***6 | Гайка М12-6Н.6.016 | |
| 35 | М***6 | Гайка М12-6Н.6.016 | |
| 36 | М***6 | Винт М12-6gx35.14Н.016 | |
| 36 | М***6 | Винт М12-6gx35.14Н.016 | |
| 37 | 5***1 | Шайба | |
| 38 | М***А | Пружина | |
| 39 | М***6 | Болт М14-6gx30.88.016 | |
| 39 | М***6 | Болт М14-6gx30.88.016 | |
| 40 | 0***3 | Кронштейн | |
| 42 | М***6 | Болт М10-6gx30.88.35.016 | |
| 42 | М***6 | Болт М10-6gx30.88.35.016 | |
| 42 | М***6 | Болт М10-6gx30.88.35.016 | |
| 43 | 0***3 | Клапан предохранительный в сборе | |
| 44 | 1***Г | Шайба 14 ОТ 65Г | |
| 44 | 1***Г | Шайба 14 ОТ 65Г | |
| 45 | 0***1 | Ушко пружины | |
| 46 | М***5 | Тяга | |
| 47 | А***1 | Вилка | |
| 48 | 5***1 | Палец тяги блокировки | |
| 49 | 1***6 | Масленка 1.3.Ц6 | |
| 50 | 0***8 | Втулка | |
| 51 | А***4 | Кольцо стопорное | |
| 52 | А***3 | Шайба рукоятки | |
| 53 | А***2 | Рукоятка | |
| 54 | 0***5 | Рычаг педали правый | |
| 55 | 0***3 | Рычаг рукоятки правый | |
| 56 | 0***А | Тяга | |
| 57 | 0***2 | Рычаг рукоятки левый | |
| 58 | М***1 | Вилка | |
| 59 | 0***4 | Кронштейн | |
| 60 | 0***7 | Сектор зубчатый | |
| 61 | 1***9 | Шайба 10.01 | |
| 62 | 6***4 | Ось собачки | |
| 63 | 7***6 | Собачка правая | |
| 64 | А***4 | Пружина собачки левая | |
| 65 | 6***4 | Кронштейн собачки | |
| 68 | М***1 | Труба к усилителю правая в сборе | |
| 69 | 0***4 | Труба переходная с гайкой накидной и ниппелем в сборе | |
| 70 | Г***А | Гидроусилитель | |
| 71 | 0***1 | Тяга поршня | |
| 72 | А***1 | Палец | |
| 73 | 0***3 | Упор | |
| 74 | 4***9 | Шплинт 4x25 | |
| 75 | 0***9 | Тяга | |
| 76 | М***6 | Болт М10-6gx25.88.35.016 | |
| 76 | М***6 | Болт М10-6gx25.88.35.016 | |
| 77 | 0***0 | Гайка соединительная | |
| 78 | М***6 | Гайка М12x1,25-6Н.6.016 | |
| 78 | М***6 | Гайка М12x1,25-6Н.6.016 | |
| 78 | М***6 | Гайка М12x1,25-6Н.6.016 | |
| 79 | 0***8 | Тяга золотника | |
| 80 | 0***3 | Тяга остановочного тормоза | |
| 81 | М***1 | Вал управления тормозами солнечной шестерни с заглушкой валика в сборе | |
| 82 | 0***8 | Кронштейн | |
| 83 | 0***1 | Втулка | |
| 84 | 0***4 | Рычаг педали левый | |
| 85 | 0***5 | Втулка | |
| 87 | М***5 | Труба от усилителя в сборе | |
| 88 | М***0 | Вал управления остановочными тормозами с заглушкой валика в сборе | |
| 89 | М***1 | Труба сливная | |
| 90 | М***9 | Кронштейн | |
| 92 | 1***Г | Шайба 16 ОТ 65Г | |
| 93 | М***6 | Болт М16-6gx32.88.35.016 | |
| 94 | М***4 | Тяга | |
| 95 | Т***6 | Ось | |
| 96 | Т***5 | Вилка | |
| 97 | 3***9 | Шплинт 3,2x20 | |
| 98 | М***2 | Пружина | |
| 99 | 0***1 | Шланг | |
| 100 | М***7 | Хомутик стяжной |
