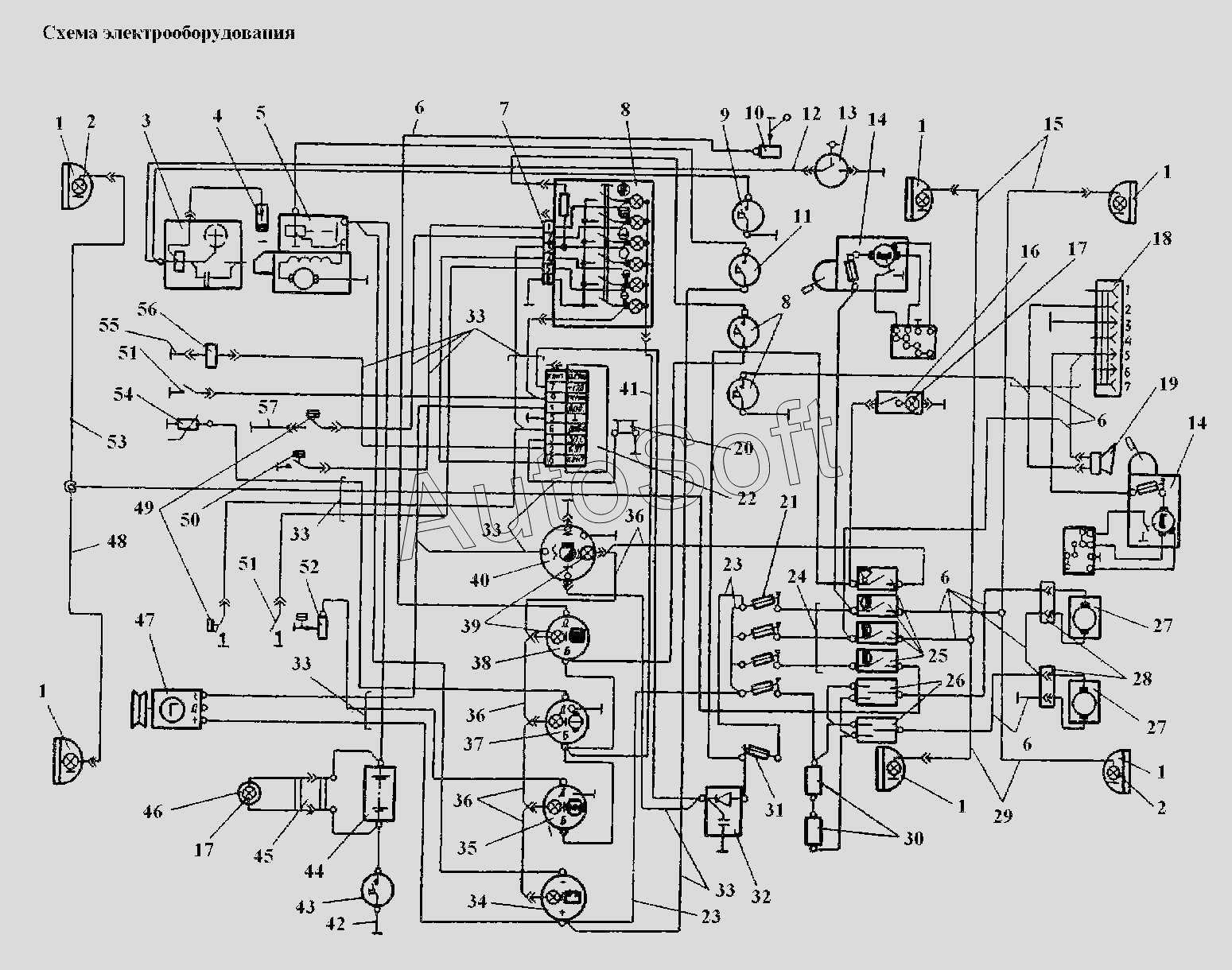

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02 (1998). Схема электрооборудования
41
26
27
27
28
29
30
31
32
33
33
33
33
33
34
35
36
36
36
37
38
40
25
42
43
44
47
48
49
50
51
51
52
53
54
55
56
57
11
1
1
1
1
1
2
2
3
5
6
6
6
6
7
8
8
9
10
1
12
13
14
14
15
16
17
17
18
19
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Фара 762.37110 | |
| 1 | 7***0 | Фара 762.37110 | |
| 1 | 7***0 | Фара 762.37110 | |
| 1 | 7***0 | Фара 762.37110 | |
| 1 | 7***0 | Фара 762.37110 | |
| 1 | 7***0 | Фара 762.37110 | |
| 2 | А***0 | Лампа А12-45+40 | |
| 2 | А***0 | Лампа А12-45+40 | |
| 3 | М***1 | Магнето | |
| 5 | С***8 | Стартер СТ 362-3708 | |
| 6 | 4***7 | Жгут кабины | |
| 7 | 4***9 | Колодка шестиконтактная гнездовая | |
| 8 | 2***0 | Блок контрольных ламп 2301.3803-20 | |
| 8 | 2***0 | Блок контрольных ламп 2301.3803-20 | |
| 9 | В***2 | Включатель ТУ 37.003.402-73 | |
| 10 | Б***Д | Датчик уровня топлива БМ 144Д | |
| 11 | В***5 | Выключатель ВК 317-05 | |
| 12 | П***8 | Провод включатель-магнето | |
| 13 | В***8 | Выключатель ТУ 37.003.188-76 | |
| 14 | С***Н | Привод стеклоочистителя | |
| 14 | С***Н | Привод стеклоочистителя | |
| 15 | 4***0 | Провод правая фара | |
| 16 | 0***4 | Плафон | |
| 17 | А***2 | Лампа | |
| 17 | А***2 | Лампа | |
| 18 | О***1 | Розетка | |
| 19 | 2***1 | Прибор звуковой сигнальный | |
| 20 | 7***7 | Реле-сигнализатор | |
| 21 | 2***2 | Предохранитель термобиметаллический | |
| 22 | 1***0 | Блок управления 1402.3763.000 | |
| 23 | 4***5 | Жгут питания | |
| 24 | 4***3 | Провод | |
| 25 | 4***0 | Выключатель 4602.3710 | |
| 26 | 5***9 | Переключатель | |
| 27 | 1***0 | Электродвигатель | |
| 27 | 1***0 | Электродвигатель | |
| 28 | 4***3 | Колодка двухконтактная гнездовая | |
| 29 | 4***1 | Провод левая фара | |
| 30 | С***6 | Сопротивление добавочное ТУ 37.003.129-80 | |
| 31 | П***А | Предохранитель термобиметаллический | |
| 32 | Ф***1 | Фильтр питания | |
| 33 | 4***7 | Жгут | |
| 34 | А***Б | Указатель тока | |
| 35 | 1***0 | Приемник указателя давления | |
| 36 | 4***4 | Жгут ламп | |
| 37 | У***В | Приемник указателя температуры воды ТУ 37.003.459-80 | |
| 38 | 1***6 | Приемник указателя уровня топлива | |
| 40 | 2***3 | Тахометр электронный | |
| 41 | 4***8 | Провод | |
| 42 | П***7 | Провод включатель - МАССА | |
| 43 | В***Б | Выключатель МАССЫ ВК318-Б | |
| 44 | 6***0 | Батарея аккумуляторная 6 СТ-60 | |
| 47 | 4***1 | Генератор 46.3701 | |
| 48 | М***2 | Провод втулка - левая фара | |
| 49 | 2***0 | Датчик аварийного давления масла 2602.3829010 | |
| 50 | 1***3 | Датчик засоренности воздушного фильтра 132383 | |
| 51 | Т***1 | Датчик-сигнализатор температуры ТМ 111 | |
| 51 | Т***1 | Датчик-сигнализатор температуры ТМ 111 | |
| 52 | М***8 | Датчик давления масла ММ 358 | |
| 53 | М***6 | Провод втулка - правая фара | |
| 54 | Т***В | Датчик температуры ТМ 100 В | |
| 55 | 4***0 | Провод МАССЫ клапана | |
| 56 | 4***1 | Клапан электромагнитный топливный 460-22с1 | |
| 57 | 4***1 | Жгут |
