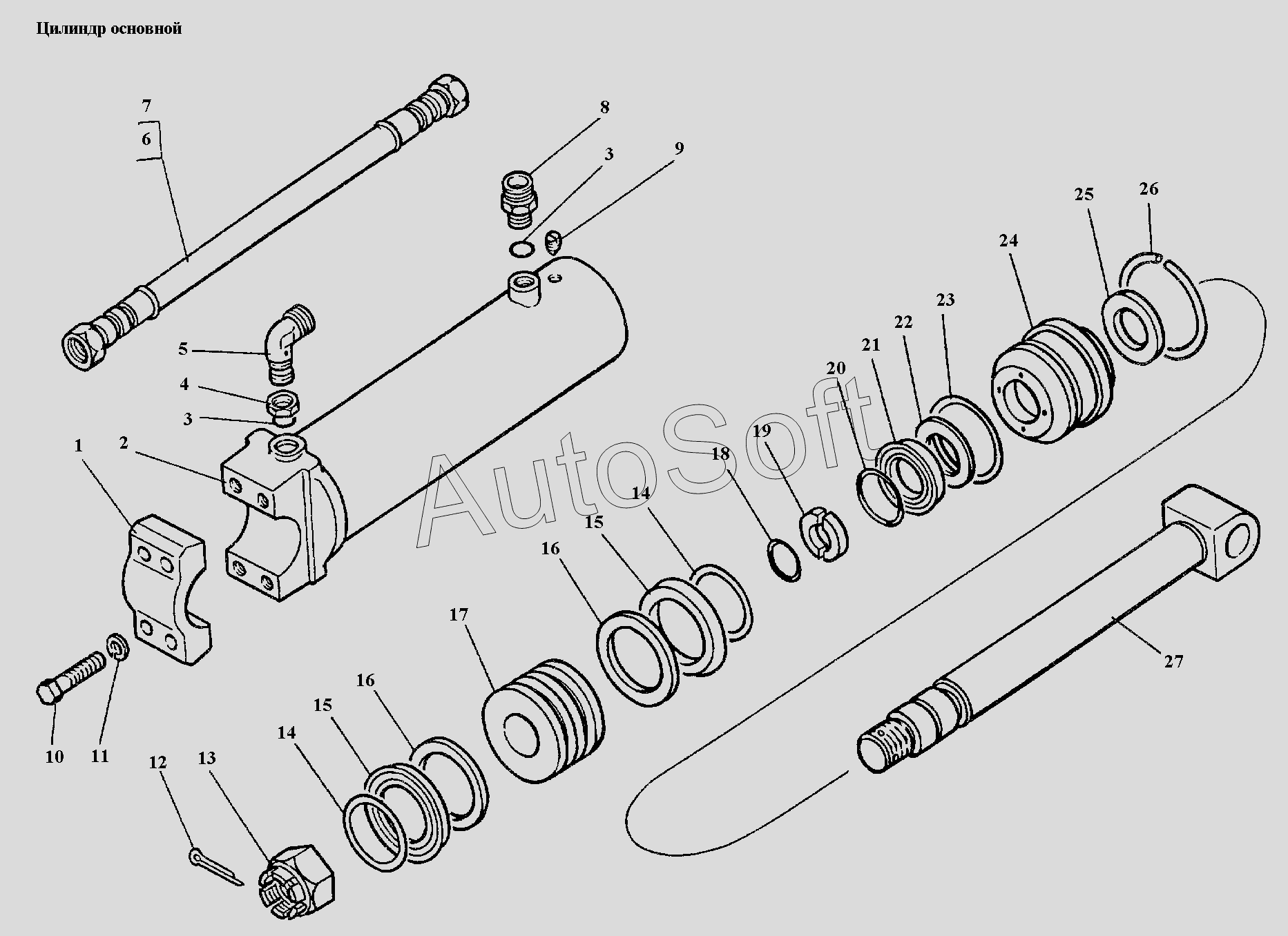

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02 (1998). Цилиндр основной
15
27
26
25
24
23
22
21
20
19
18
17
16
16
15
14
14
13
12
11
8
7
6
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М04.59.001 | М***1 | Цилиндр основной | |
| 1 | Ц***9 | Бугель | |
| 2 | Ц***0 | Цилиндр | |
| 3 | Г***1 | Кольцо уплотнительное | |
| 4 | Н***2 | Контргайка | |
| 5 | М***2 | Клапан замедлительный | |
| 6 | Н***0 | Рукав высокого давления П-16, L = 710мм | |
| 7 | Н***0 | Рукав высокого давления П-16, L = 510мм | |
| 8 | Н***5 | Штуцер ввертной | |
| 11 | 1***6 | Шайба 16 65Г | |
| 12 | 8***9 | Шплинт 8x80 | |
| 13 | Ц***2 | Гайка | |
| 14 | Л***4 | Кольцо | |
| 15 | 1***6 | Манжета | |
| 15 | 1***6 | Манжета | |
| 16 | Ц***5 | Кольцо защитное | |
| 17 | Ц***4 | Поршень | |
| 18 | 0***2 | Кольцо 040-045-30-2-3 | |
| 19 | Л***2 | Полукольцо | |
| 20 | Л***1 | Кольцо | |
| 21 | 3***6 | Манжета | |
| 22 | Ц***6 | Кольцо защитное | |
| 23 | 0***3 | Кольцо 090-100-58-2-3 | |
| 24 | Ц***3 | Направляющая | |
| 25 | К***2 | Грязесъемник | |
| 26 | Л***1 | Кольцо запорное | |
| 27 | Ц***0 | Шток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
