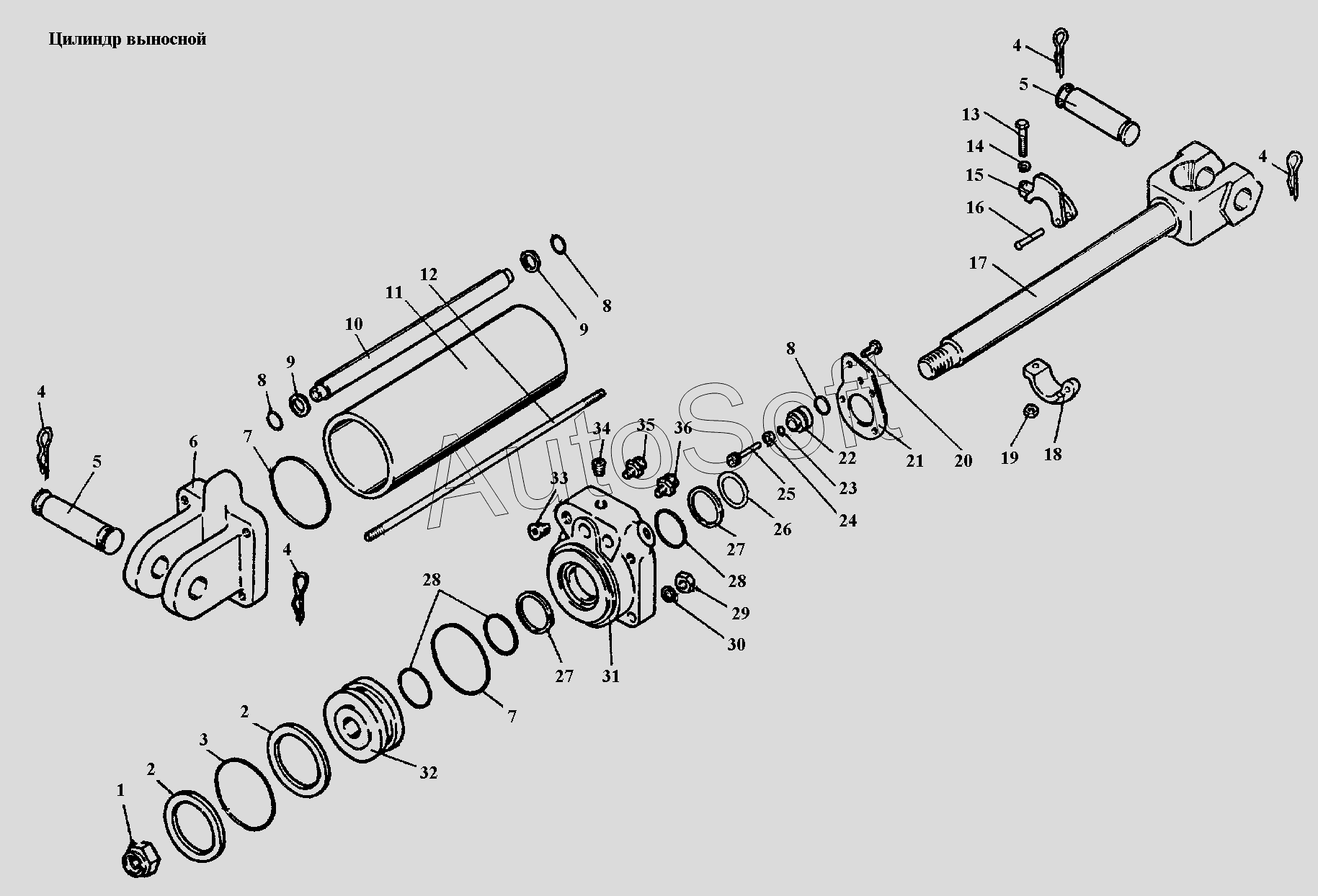

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02 (1998). Цилиндр выносной
1
2
2
3
4
4
4
4
5
5
6
7
7
8
8
8
9
9
10
11
12
13
15
16
17
18
20
21
22
23
24
25
26
27
27
28
28
29
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 54.60.001 | 5***1 | Цилиндр выносной в сборе | |
| 54.60.021А | 5***А | Шланг выносного цилиндра составной в сборе с запорным устройством | |
| Ц75-1111001А | Ц***А | Цилиндр в сборе | |
| 1 | Ц***А | Гайка с кольцом в сборе | |
| 2 | Ц***2 | Прокладка | |
| 3 | Ц***3 | Кольцо | |
| 4 | 1***9 | Шплинт пружинный | |
| 5 | Ц***В | Палец | |
| 6 | Ц***Г | Крышка задняя | |
| 7 | Ц***3 | Кольцо | |
| 8 | Ц***3 | Кольцо | |
| 9 | Ц***7 | Шайба | |
| 10 | Ц***А | Маслопровод | |
| 11 | Ц***2 | Корпус | |
| 12 | Ц***А | Шпилька | |
| 13 | М***9 | Болт М6-6gx35.88.016 | |
| 15 | Ц***А | Упор | |
| 16 | Ц***0 | Палец упора | |
| 17 | Ц***А | Шток | |
| 18 | Ц***А | Полукольцо упора нижнее | |
| 20 | М***6 | Болт М6-6gx14.56.016 | |
| 21 | Ц***А | Крышка чистиков | |
| 22 | Ц***А | Корпус клапана | |
| 23 | Ц***3 | Кольцо | |
| 24 | Ц***4 | Втулка | |
| 25 | Ц***А | Клапан с уплотнением | |
| 26 | Ц***6 | Чистик | |
| 27 | Ц***8 | Прокладка | |
| 28 | Ц***3 | Кольцо | |
| 29 | М***8 | Гайка М12-6Н.8.016 | |
| 31 | Ц***Б | Крышка передняя | |
| 32 | Ц***А | Поршень | |
| 33 | Ц***7 | Заглушка 1/2 | |
| 34 | Ц***6 | Заглушка 1/4 | |
| 35 | Н***3 | Штуцер | |
| 36 | Н***0 | Клапан замедлительный |
