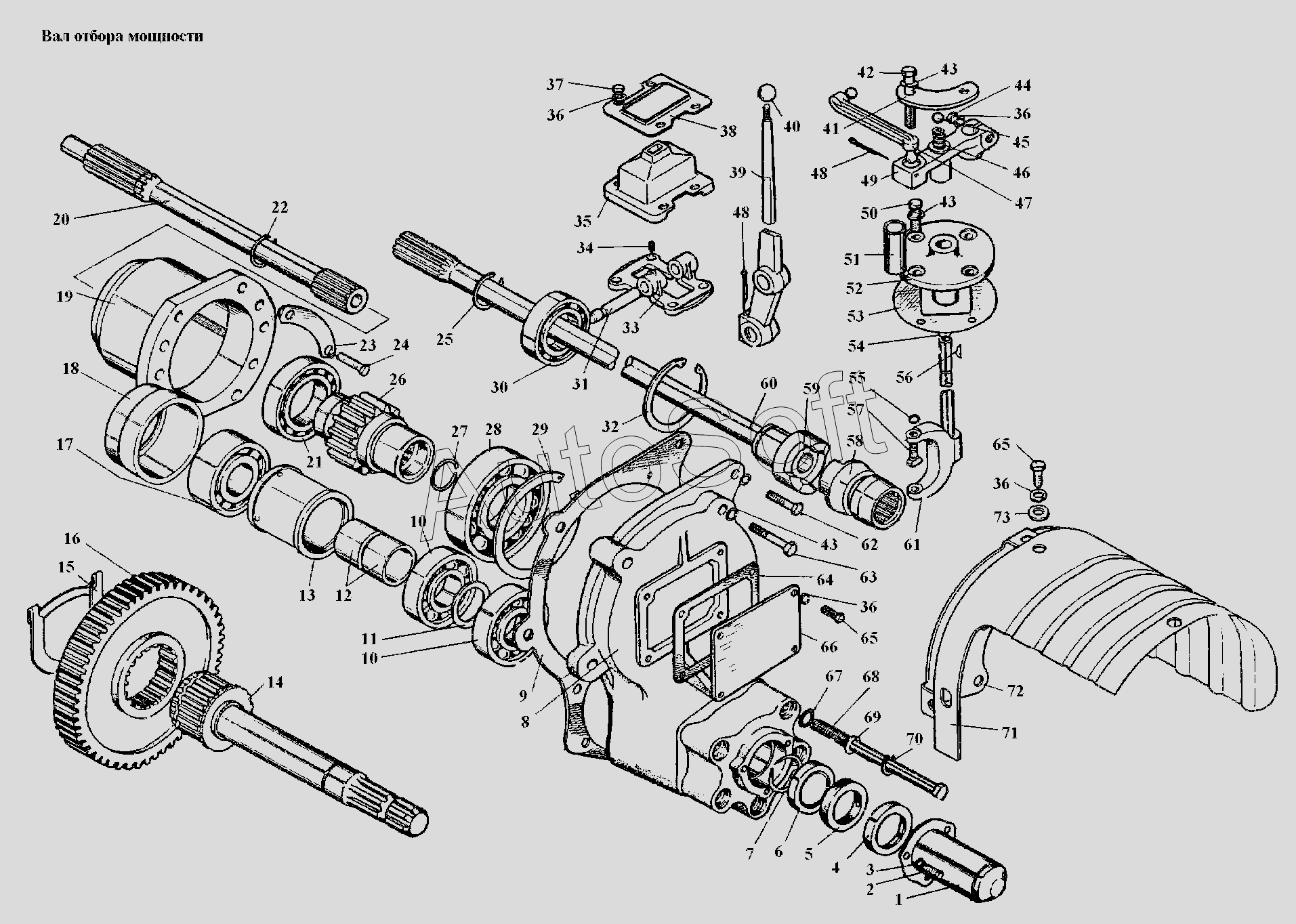

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02 (1998). Вал отбора мощности
44
53
52
51
50
49
48
48
47
46
54
43
43
43
41
40
39
38
37
36
64
73
72
71
70
69
67
66
65
65
36
62
61
60
59
58
57
56
55
9
17
16
15
14
13
12
11
10
10
18
8
7
6
5
4
3
2
1
27
36
36
35
33
32
31
30
29
28
26
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.41.001-1 | 0***1 | Вал отбора мощности | |
| 1 | 0***2 | Чехол в сборе | |
| 2 | М***6 | Болт М8-6gx16.88.35.016 | |
| 3 | 8***5 | Шайба 8 65Г | |
| 4 | 0***3 | Обойма сальника | |
| 5 | 0***9 | Кольцо-сальник | |
| 6 | 1***1 | Манжета 1.1-45x65-1 | |
| 7 | К***5 | Кольцо упорное наружное | |
| 8 | 0***1 | Корпус вала отбора мощности | |
| 9 | 0***1 | Прокладка | |
| 10 | 3***К | Подшипник 309 АК | |
| 10 | 3***К | Подшипник 309 АК | |
| 11 | 0***9 | Кольцо распорное | |
| 12 | 0***2 | Втулка распорная | |
| 13 | 0***0 | Втулка распорная | |
| 14 | 0***2 | Вал отбора мощности | |
| 15 | 0***1 | Шайба ШЕЗ-85 | |
| 16 | 0***2 | Шестерня ведомая | |
| 17 | 2***М | Подшипник роликовый (45х100х36) ГОСТ 8328-75 | |
| 18 | 0***3 | Стакан | |
| 19 | 0***1 | Гнездо подшипников | |
| 20 | 0***2 | Вал приводной задний | |
| 21 | 1***1 | Подшипник роликовый (60х110х22) ГОСТ 8328-75 | |
| 22 | 0***7 | Кольцо стопорное | |
| 23 | 0***2 | Пластина замковая | |
| 24 | М***6 | Болт М12-6gx35.88.35.016 | |
| 25 | 0***1 | Кольцо НК-50 | |
| 26 | 0***1 | Шестерня ведущая | |
| 27 | 0***3 | Кольцо стопорное | |
| 28 | 3***К | Подшипник 313АК | |
| 29 | 0***А | Кольцо | |
| 30 | 2***2 | Подшипник 210АКМ2 | |
| 31 | 0***2 | Палец рычага | |
| 32 | 0***1 | Кольцо ВЭ-90 | |
| 33 | 0***1 | Кронштейн рычага | |
| 35 | 0***3 | Колпак уплотнительный | |
| 36 | 1***Г | Шайба 10 ОТ 65Г | |
| 36 | 1***Г | Шайба 10 ОТ 65Г | |
| 36 | 1***Г | Шайба 10 ОТ 65Г | |
| 36 | 1***Г | Шайба 10 ОТ 65Г | |
| 37 | М***6 | Болт М10-6gx30.88.35.016 | |
| 38 | 0***7 | Пластина прижимная | |
| 39 | 0***1 | Рычаг | |
| 40 | А***А | Рукоятка управления | |
| 41 | 0***А | Планка фиксирующая | |
| 43 | 1***Г | Шайба 12 65Г | |
| 43 | 1***Г | Шайба 12 65Г | |
| 43 | 1***Г | Шайба 12 65Г | |
| 44 | М***6 | Болт М10-6gx35.88.35.016 | |
| 46 | А***4 | Пружина | |
| 47 | 0***7 | Рычаг | |
| 48 | 5***9 | Шплинт 5x45 | |
| 48 | 5***9 | Шплинт 5x45 | |
| 49 | 0***1 | Рычаг 04.41.164-1 с колпаком в сборе | |
| 50 | М***6 | Болт М12-6gx30.88.35.016 | |
| 51 | 0***А | Втулка | |
| 52 | 0***1 | Кронштейн | |
| 53 | 0***1 | Прокладка | |
| 54 | 6***2 | Кольцо уплотнительное | |
| 55 | 0***7 | Кольцо стопорное | |
| 56 | 4***4 | Шпонка 5x9 | |
| 57 | 0***2 | Сухарь | |
| 58 | 0***2 | Муфта кулачковая | |
| 59 | 0***А | Втулка | |
| 60 | 0***1 | Вал приводной передний | |
| 61 | 0***1 | Вилка переключения с валиком в сборе | |
| 62 | М***6 | Болт М12-6gx40.88.35.016 | |
| 64 | П***А | Прокладка | |
| 65 | М***6 | Болт М10-6gx20.88.35.016 | |
| 65 | М***6 | Болт М10-6gx20.88.35.016 | |
| 66 | Т***8 | Крышка | |
| 67 | 0***2 | Кольцо уплотнительное | |
| 69 | 1***9 | Шайба 12.01 | |
| 70 | 1***Г | Шайба 12 ОТ 65Г | |
| 71 | 0***6 | Кожух | |
| 72 | 0***6 | Кронштейн | |
| 73 | 1***9 | Шайба 10.01 |
