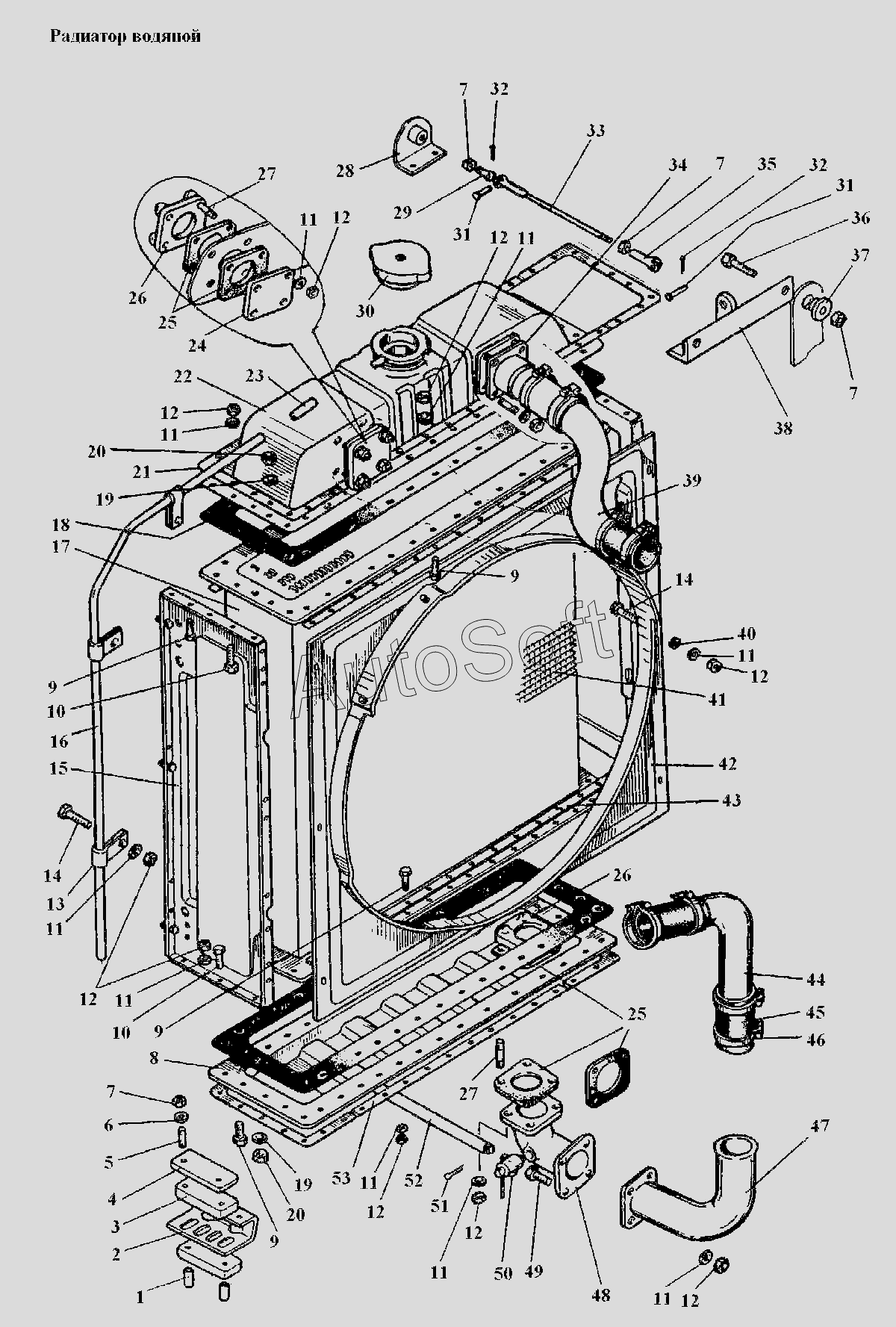

Каталог запасных частей к технике: АТЗ Т-4А, Т-4.02 (1998). Радиатор водяной
25
25
32
32
31
31
30
29
28
27
27
26
26
33
24
23
22
21
20
20
19
19
18
43
53
52
50
49
48
47
46
45
44
17
42
41
39
38
37
36
35
34
7
11
11
10
10
9
9
9
9
8
11
7
7
7
6
4
3
2
1
12
16
15
14
14
13
12
12
12
12
12
12
12
11
11
11
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 402.13.001 | 4***1 | Установка водяного радиатора | |
| 1 | М***9 | Втулка | |
| 2 | 1***1 | Опора | |
| 3 | М***1 | Подушка | |
| 4 | М***0 | Накладка | |
| 6 | 1***Г | Шайба 12 ОТ 65Г | |
| 7 | М***6 | Гайка М12-6Н.5.016 | |
| 7 | М***6 | Гайка М12-6Н.5.016 | |
| 7 | М***6 | Гайка М12-6Н.5.016 | |
| 7 | М***6 | Гайка М12-6Н.5.016 | |
| 8 | 1***5 | Бак радиатора нижний | |
| 9 | М***6 | Болт М8-6gx25.88.019 | |
| 9 | М***6 | Болт М8-6gx25.88.019 | |
| 9 | М***6 | Болт М8-6gx25.88.019 | |
| 9 | М***6 | Болт М8-6gx25.88.019 | |
| 10 | М***5 | Болт М10-6gx25.88.019 | |
| 10 | М***5 | Болт М10-6gx25.88.019 | |
| 11 | 8***5 | Шайба 8 65Г | |
| 11 | 8***5 | Шайба 8 65Г | |
| 11 | 8***5 | Шайба 8 65Г | |
| 11 | 8***5 | Шайба 8 65Г | |
| 11 | 8***5 | Шайба 8 65Г | |
| 11 | 8***5 | Шайба 8 65Г | |
| 11 | 8***5 | Шайба 8 65Г | |
| 11 | 8***5 | Шайба 8 65Г | |
| 12 | М***9 | Гайка М8-6Н.6.019 | |
| 12 | М***9 | Гайка М8-6Н.6.019 | |
| 12 | М***9 | Гайка М8-6Н.6.019 | |
| 12 | М***9 | Гайка М8-6Н.6.019 | |
| 12 | М***9 | Гайка М8-6Н.6.019 | |
| 12 | М***9 | Гайка М8-6Н.6.019 | |
| 12 | М***9 | Гайка М8-6Н.6.019 | |
| 12 | М***9 | Гайка М8-6Н.6.019 | |
| 13 | 1***7 | Скоба | |
| 14 | М***8 | Болт М8-6gx18.88.019 | |
| 14 | М***8 | Болт М8-6gx18.88.019 | |
| 15 | 1***3 | Стойка радиатора | |
| 16 | 1***2 | Трубка пароотводящая | |
| 17 | 1***0 | Радиатор водяной | |
| 18 | 1***6 | Прокладка | |
| 19 | 1***9 | Шайба 10 65Г 019 | |
| 19 | 1***9 | Шайба 10 65Г 019 | |
| 20 | М***6 | Гайка М10-6Н.6 | |
| 20 | М***6 | Гайка М10-6Н.6 | |
| 21 | 1***4 | Накладка угловая | |
| 22 | 1***4 | Бак радиатора верхний | |
| 23 | 6***0 | Рукав-деталь | |
| 24 | 8***3 | Заглушка | |
| 25 | М***3 | Прокладка | |
| 26 | М***1 | Фланец | |
| 27 | М***9 | Шпилька М8-6gx25.66.019 | |
| 27 | М***9 | Шпилька М8-6gx25.66.019 | |
| 28 | 1***А | Кронштейн | |
| 29 | М***2 | Проушина | |
| 30 | А***1 | Пробка | |
| 31 | Т***6 | Ось | |
| 32 | 3***9 | Шплинт 3,2x20 | |
| 32 | 3***9 | Шплинт 3,2x20 | |
| 33 | М***0 | Тяга | |
| 34 | М***7 | Патрубок верхнего бака | |
| 35 | А***1 | Вилка | |
| 36 | М***6 | Болт М12-6gx25.88.35.016 | |
| 37 | М***2 | Гайка специальная | |
| 38 | М***3 | Кронштейн | |
| 39 | 4***5 | Патрубок переходной верхний | |
| 41 | 1***0 | Сердцевина радиатора | |
| 42 | 4***9 | Кожух вентилятора | |
| 43 | 1***2 | Накладка внутренняя | |
| 44 | 4***6 | Труба переходная | |
| 45 | М***0 | Муфта | |
| 46 | М***5 | Хомут стяжной | |
| 47 | 4***4 | Патрубок соединительный | |
| 48 | 4***3 | Патрубок нижний | |
| 49 | М***6 | Болт М8-6gx35.88.016 | |
| 50 | П***0 | Кран | |
| 52 | М***1 | Трубка | |
| 53 | 1***3 | Накладка наружная |
