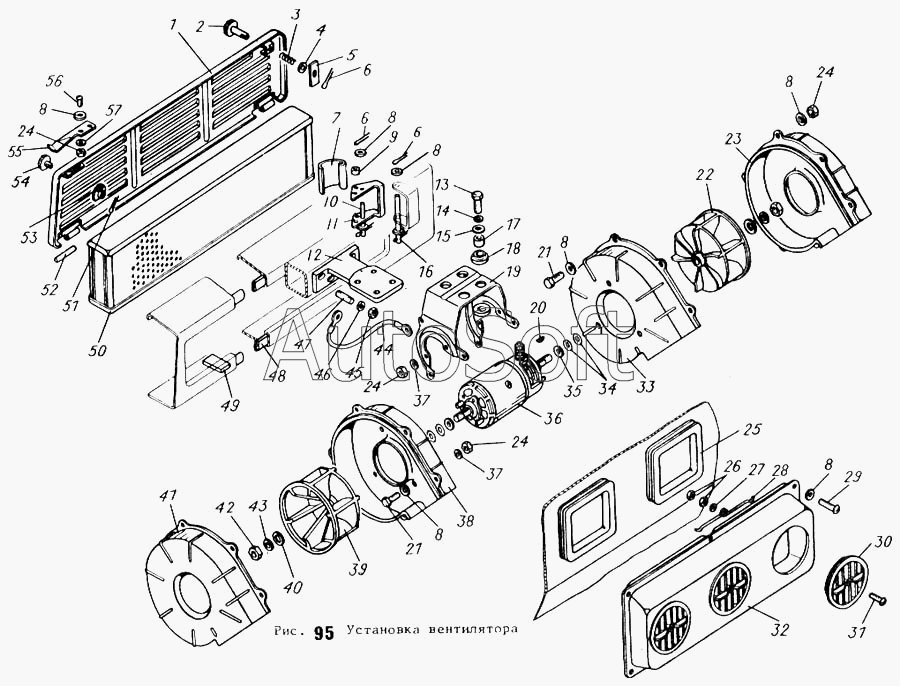

Каталог запасных частей к технике: АТЗ ТТ-4М. Установка вентилятора
44
30
31
32
33
34
35
36
37
38
39
40
41
42
43
29
45
46
47
48
49
50
51
52
53
54
55
56
57
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***4 | Лист крышки | |
| 2 | М***5 | Кнопка | |
| 3 | М***1 | Пружина | |
| 4 | М***9 | Шайба упорная | |
| 5 | М***2 | Планка | |
| 6 | Ш***9 | Шплинт 1,6х12.016 ГОСТ 397-79 | |
| 7 | М***3 | Защелка | |
| 8 | Ш***8 | Шайба 6.01.016 ГОСТ 11371-78 | |
| 9 | М***5 | Втулка | |
| 10 | М***1 | Ось защелки | |
| 11 | М***4 | Рычаг | |
| 12 | М***1 | Кронштейн | |
| 13 | Б***0 | Болт М8-6gх35.88.016 ГОСТ 7795-70 | |
| 14 | Ш***0 | Шайба 8Т 65Г 096 ГОСТ 6402-70 | |
| 15 | Ш***8 | Шайба 8.01.016 ГОСТ 11371-78 | |
| 16 | М***0 | Ось защелки | |
| 17 | М***5 | Втулка амортизатора | |
| 18 | М***4 | Втулка | |
| 19 | М***2 | Кронштейн | |
| 20 | М***8 | Сегмент | |
| 21 | Б***0 | Болт М6-6gх16.88.016 ГОСТ 7798-70 | |
| 22 | М***6 | Колесо вентилятора | |
| 23 | М***1 | Корпус вентилятора | |
| 24 | Г***0 | Гайка М6.6Н.6.016 ГОСТ 5915-70 | |
| 25 | М***6 | Уплотнитель | |
| 26 | Г***0 | Гайка М5.6Н.8.016 ГОСТ 5927-70 | |
| 27 | Ш***8 | Шайба 5.01.016 ГОСТ 11371-78 | |
| 28 | М***3 | Зажим | |
| 29 | В***0 | Винт М6-6gх30.58.016 ГОСТ 17473-80 | |
| 30 | М***1 | Воздухораспрелелитель | |
| 31 | В***0 | Винт М5-6gх30.58.016 ГОСТ 17473-80 | |
| 32 | М***0 | Корпус воздухораспределителя | |
| 33 | М***7 | Крьшка вентилятора | |
| 34 | М***7 | Шайба | |
| 35 | М***6 | Шайба | |
| 36 | 5***0 | Электродвигатель | |
| 37 | Ш***0 | Шайба 6 65Г 096 ГОСТ 6402-70 | |
| 38 | М***8 | Корпус вентилятора | |
| 39 | М***6 | Колесо вентилятора | |
| 40 | Ш***8 | Шайба 12.01.016 ГОСТ 11371-78 | |
| 41 | М***1 | Крышка вентилятора | |
| 42 | Г***0 | Гайка М12х1,25.04.016 ГОСТ 2526-70 | |
| 43 | Ш***0 | Шайба 12 65Г 096 ГОСТ 6402-70 | |
| 44 | М***1 | Провод «массы» | |
| 45 | Г***0 | Гайка М10.6Н.6.016 ГОСТ 5915-70 | |
| 46 | Ш***0 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | |
| 47 | Ш***6 | Шпилька М10-6gх25.58.016 ГОСТ 22032-76 | |
| 48 | М***9 | Уплотнитель губчатый | |
| 49 | М***8 | Прокладка под фильтр | |
| 50 | М***7 | Фильтр | |
| 51 | Ш***9 | Шплинт 2х25.016 ГОСТ 397-79 | |
| 52 | 5***6 | Ось петли | |
| 53 | М***2 | Кулачок | |
| 54 | М***6 | Кнопка правая | |
| 55 | М***2 | Пружина защелки | |
| 56 | В***0 | Винт М6-6gх14.58.016 ГОСТ 17473-80 | |
| 57 | Ш***0 | Шайба 6Т 65Г 096 ГОСТ 6402-70 |
