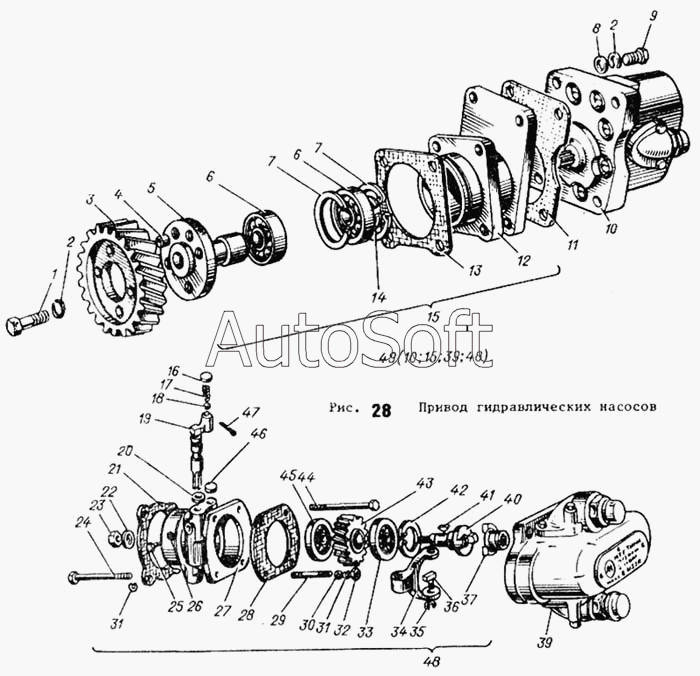

Каталог запасных частей к технике: АТЗ ТТ-4М. Привод гидравлических насосов
37
26
27
28
29
30
31
32
33
34
35
36
25
39
40
41
42
43
44
45
46
47
48
49
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***0 | Болт М8-6gх20.88.013 ГОСТ 7796-70 | |
| 2 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 3 | 6***8 | Шестерня привода | |
| 4 | Ш***0 | Штифт 8h8х16 ГОСТ 3128-70 | |
| 5 | 0***6 | Вал привода | |
| 6 | П***5 | Подшипник 205 ГОСТ 8338-75 | |
| 7 | К***6 | Кольцо упорное Б52 ГОСТ 13943-86 | |
| 8 | Ш***8 | Шайба 8.01.011 ГОСТ 11371-78 | |
| 9 | Б***0 | Болт М8-6gх30.88.013 ГОСТ 7796-70 | |
| 10 | Н***Л | Гидронасос | |
| 11 | 0***1 | Прокладка | |
| 12 | 0***0 | Корпус привода | |
| 13 | 6***2 | Прокладка | |
| 14 | К***6 | Кольцо упорное Б25 ГОСТ 13942-86 | |
| 15 | 0***С | Привод гидронасоса НШ10-3-Л | |
| 16 | 1***9 | Заглушка | |
| 17 | К***1 | Пружина | |
| 18 | Ш***1 | Шарик Б8-60 ГОСТ 3722-81 | |
| 19 | 0***4 | Рычаг включения | |
| 20 | С***1 | Кольцо уплотнительное | |
| 21 | 6***4 | Прокладка | |
| 22 | 0***8 | Шайба стопорная | |
| 23 | Г***0 | Гайка М16-6Н.8.05 ГОСТ 2526-70 | |
| 24 | Б***0 | Болт М10-6gх110.58.013 ГОСТ 7795-70 | |
| 25 | 0***6 | Винт установочный | |
| 26 | Ш***8 | Шайба 8.37 ГОСТ 11371-78 | |
| 27 | 0***0 | Корпус привода | |
| 28 | С***1 | Прокладка | |
| 29 | Ш***6 | Шпилька М10-6gх28.88.013 ГОСТ 22034-76 | |
| 30 | Ш***8 | Шайба 10.01.016 ГОСТ 10450-78 | |
| 31 | Ш***0 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 32 | Г***0 | Гайка М10-6Н.6.013 ГОСТ 5915-70 | |
| 33 | П***5 | Подшипник 207 ГОСТ 8338-75 | |
| 34 | С***А | Вилка | |
| 35 | С***3 | Кольцо предохранительное | |
| 36 | 0***7 | Сухарик | |
| 37 | 0***5 | Муфта кулачковая | |
| 39 | Н***0 | Гидронасос НШ32А-3-Л | |
| 40 | С***0 | Вал привода | |
| 41 | Ш***0 | Шпонка 6х11 ГОСТ 24071-80 | |
| 42 | К***6 | Кольцо упорное Б72 ГОСТ 13943--86 | |
| 43 | 0***А | Шестерня | |
| 44 | Б***0 | Болт М10-6gх100.58.013 ГОСТ 7795-70 | |
| 45 | П***5 | Подшипник 204 ГОСТ 8338-75 | |
| 46 | С***8 | Ограничитель | |
| 47 | Ш***9 | Шплинт 3,2х32 ГОСТ 397-79 | |
| 48 | 6***1 | Привод гидронасоса НШ32А-3-Л | |
| 49 | 0***1 | Гидронасосы с приводами |
