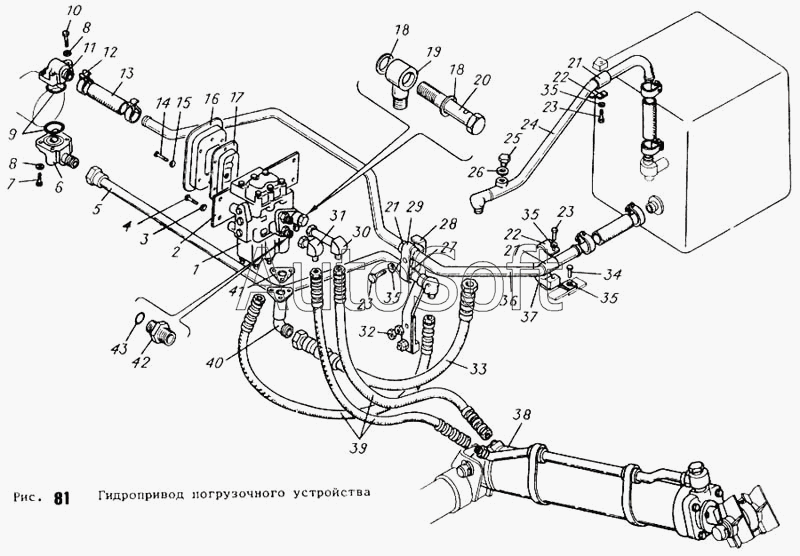

Каталог запасных частей к технике: АТЗ ТТ-4М. Гидропривод погрузочного устройства
32
21
22
23
24
25
26
27
28
29
30
31
20
33
34
35
36
37
38
39
40
41
42
43
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МТ4.47.204 | М***4 | Кронштейн гидроцилиндра | |
| Ц110Б-1414002-01 | Ц***1 | Шток в сборе | |
| Ц110Б-1414008 | Ц***8 | Поршень в сборе | |
| Ц110Б.1414001-01 | Ц***1 | Гидроцилиндр | |
| 1 | Р***1 | Распределитель | |
| 2 | М***8 | Кронштейн | |
| 3 | Ш***0 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | |
| 4 | Б***0 | Болт М10-6gх25.56.016 ГОСТ 7796-70 | |
| 5 | М***6 | Труба нагнетательная | |
| 6 | М***0 | Фланец нагнетательный | |
| 7 | Б***0 | Болт М8-6gх30.88.016 ГОСТ 7796-70 | |
| 8 | Ш***0 | Шайба 8Т 65Г 096 ГОСТ 6402-70 | |
| 9 | Г***1 | Кольцо | |
| 10 | Б***0 | Болт М8-6gх55. 88. 016 ГОСТ 7796-70 | |
| 11 | М***9 | Фланец всасывающий | |
| 12 | М***7 | Хомут | |
| 13 | 5***1 | Шланг соединительный | |
| 14 | Б***0 | Болт М6-6gх25.56.016 ГОСТ 7798-70 | |
| 15 | Ш***0 | Шайба 6 65Г 096 ГОСТ 6402-70 | |
| 16 | М***9 | Крышка уплотнителя | |
| 17 | М***5 | Уплотнитель | |
| 18 | Н***5 | Шайба | |
| 19 | М***8 | Угольник нагнетательный | |
| 20 | М***4 | Болт поворотного угольника | |
| 21 | Т***7 | Кольцо | |
| 22 | П***6 | Прижим | |
| 23 | Б***0 | Болт М12-6gх40.56.016 ГОСТ 7796-70 | |
| 24 | М***0 | Труба сливная | |
| 25 | В***5 | Пробка | |
| 26 | 0***7 | Шайба | |
| 27 | М***7 | Амортизатор | |
| 28 | М***3 | Кронштейн | |
| 29 | М***0 | Прижим | |
| 30 | М***6 | Угольник поршневой | |
| 31 | М***7 | Угольник штоковый | |
| 32 | Г***0 | Гайка М16-6Н.6.016 ГОСТ 5915-70 | |
| 33 | Н***0 | Рукав высокого давления | |
| 34 | Б***0 | Болт М12-6gх25.56.016 ГОСТ 7796-70 | |
| 35 | Ш***0 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | |
| 36 | М***5 | Труба всасывающая | |
| 37 | М***4 | Кронштейн | |
| 38 | М***3 | Гидроцилиндр | |
| 39 | Н***0 | Рукав высокого давления | |
| 40 | М***9 | Фланец сливной | |
| 41 | 5***2 | Прокладка | |
| 42 | Н***5 | Штуцер ввертной | |
| 43 | Г***1 | Кольцо уплотнительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
