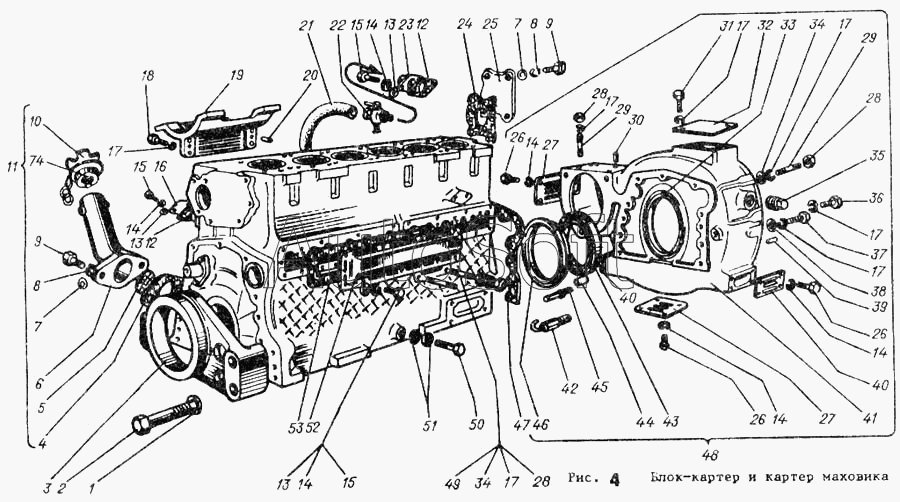

Каталог запасных частей к технике: АТЗ ТТ-4М. Блок-картер и картер маховика
41
28
29
30
31
32
33
34
35
36
37
38
39
40
27
43
44
45
46
47
48
49
50
51
52
53
74
12
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01-01С1-1.10 | 0***0 | Блок-картер в сборе | |
| 01-01С2-1.10 | 0***0 | Блок-картер в сборе | |
| 1 | Ш***0 | Шайба 16 65Г 05 ГОСТ 6402-70 | |
| 2 | Б***0 | Болт М16-6gх120.88.013 ГОСТ 7796-70 | |
| 3 | 4***1 | Опора передняя | |
| 4 | С***А | Прокладка патрубка | |
| 5 | С***А | Сетка | |
| 6 | 4***Б | Патрубок | |
| 7 | Ш***8 | Шайба 10.01 ГОСТ 10450-78 | |
| 8 | Ш***0 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 9 | Б***0 | Болт М10-6gх30.88.013 ГОСТ 7796-70 | |
| 10 | 0***6 | Пробка в сборе | |
| 11 | 4***1 | Патрубок в сборе | |
| 12 | 6***6 | Прокладка | |
| 13 | Ш***8 | Шайба 8.01 ГОСТ 11371-78 | |
| 14 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 15 | Б***0 | Болт М8-6gх20.88.013 ГОСТ 7796-70 | |
| 16 | 6***5 | Крышка | |
| 17 | Ш***0 | Шайба 12 65Г 05 ГОСТ 6402-70 | |
| 18 | Б***0 | Болт М12-6gх30.88.016 ГОСТ 7796-70 | |
| 19 | 0***2 | Кронштейн топливного насоса | |
| 20 | Ш***0 | Штифт 8m6х16 ГОСТ 3128-70 | |
| 21 | 4***1 | Шланг слива воды | |
| 22 | К***0 | Кран Кр2 | |
| 23 | 0***А | Фланец | |
| 26 | Б***0 | Болт М8-6gх16.88.013 ГОСТ 7796-70 | |
| 27 | 0***7 | Крышка люка | |
| 28 | Г***0 | Гайка М12-6Н.6.013 ГОСТ 5927-70 | |
| 29 | Ш***6 | Шпилька М12-6gх35.88.013 ГОСТ 22038-76 | |
| 30 | Ш***0 | Штифт 10h8х25.05 ГОСТ 3128-70 | |
| 31 | Б***0 | Болт М12-6gх25.88.013 ГОСТ 7796-70 | |
| 32 | 0***0 | Крышка люка | |
| 33 | 0***2 | Втулка | |
| 34 | Ш***8 | Шайба 12.01 ГОСТ 11371-78 | |
| 35 | 4***А | Пробка | |
| 36 | Б***0 | Болт М12-6gх35.88.013 ГОСТ 7796-70 | |
| 37 | Б***0 | Болт М12-6gх50.88.013 ГОСТ 7796-70 | |
| 38 | 6***0 | Шайба | |
| 39 | 4***8 | Палец | |
| 40 | 0***8 | Крышка люка | |
| 41 | 0***А | Картер маховика | |
| 43 | М***9 | Манжета 2-140х170 ГОСТ 8752-79 | |
| 44 | 0***4 | Втулка направляющая | |
| 45 | С***А | Шпилька установочная | |
| 46 | 0***2 | Маслоотражатель | |
| 47 | 0***4 | Прокладка картера | |
| 48 | 0***0 | Картер маховика в сборе | |
| 49 | Ш***6 | Шпилька М12-6gх150.88.013 ГОСТ 22034-76 | |
| 50 | 5***6 | Болт зажимной | |
| 51 | С***9 | Прокладка | |
| 52 | 6***1 | Крышка боковая | |
| 53 | 6***0 | Прокладка | |
| 74 | Г***0 | Гайка М10-6Н.6.013 ГОСТ 5915-70 |
