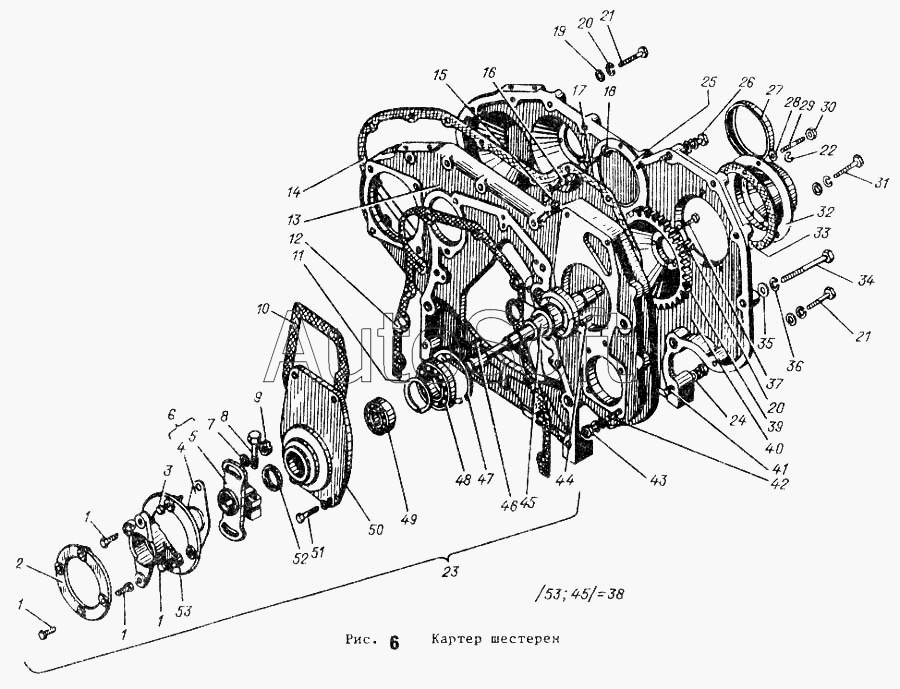

Каталог запасных частей к технике: АТЗ ТТ-4М. Картер шестерен
40
27
28
29
30
31
32
33
34
35
36
37
39
26
41
42
43
44
45
46
47
48
49
50
51
52
53
12
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 03А-02С1В.10 | 0***0 | Картер с крышкой в сборе | |
| 41-02.С3-10 | 4***0 | Крышка в сборе | |
| 41-02С2-3.10 | 4***0 | Картер в сборе | |
| 1 | 0***0 | Болт | |
| 2 | 0***0 | Пластины в сборе | |
| 3 | 0***5 | Болт II М10х32 | |
| 4 | 0***2 | Пластина центрирующая | |
| 5 | 0***2 | Фланец | |
| 6 | 0***1 | Фланец в сборе | |
| 7 | 0***3 | Шайба | |
| 8 | Б***0 | Болт М10-6gх35.88.013 ГОСТ 7796-70 | |
| 9 | 1***5 | Гайка | |
| 10 | 4***0 | Прокладка | |
| 11 | К***6 | Кольцо упорное Б45 ГОСТ 13942-86 | |
| 12 | 0***4 | Прокладка картера | |
| 13 | 4***0 | Картер шестерен | |
| 14 | 6***5 | Прокладка крышки | |
| 15 | 4***7 | Пробка | |
| 16 | Б***0 | Болт М12-6gх30.88.013 ГОСТ 7796-70 | |
| 17 | Б***0 | Болт М6-6gх12.88.013 ГОСТ 7798-70 | |
| 18 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 19 | Ш***8 | Шайба 10.01 ГОСТ 10450-78 | |
| 20 | Ш***0 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 21 | Б***0 | Болт М10-6gх50.88.013 ГОСТ 7795-70 | |
| 22 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 23 | 0***В | Привод в сборе | |
| 24 | Ш***8 | Шайба 12.01 ГОСТ 11371-78 | |
| 25 | 6***8 | Кольцо маслоотражательное | |
| 26 | Б***0 | Болт М10-6gх70.88.013 ГОСТ 7795-70 | |
| 27 | М***9 | Манжета 2-75х100 ГОСТ 8752-79 | |
| 28 | Ш***8 | Шайба 8.01 ГОСТ 11371-78 | |
| 29 | Ш***6 | Шпилька М8-6gх20.88.013 ГОСТ 22034-76 | |
| 30 | Г***0 | Гайка М8-6Н.6.013 ГОСТ 5915-70 | |
| 31 | Б***0 | Болт М10-6gх40.88.013 ГОСТ 7796-70 | |
| 32 | 4***2 | Крышка | |
| 33 | 0***2 | Прокладка | |
| 34 | Б***0 | Болт М12-6gх100.58.013 ГОСТ 7795-70 | |
| 35 | 6***0 | Шайба | |
| 36 | Ш***0 | Шайба 12 65Г 05 ГОСТ 6402-70 | |
| 37 | Б***0 | Болт М10-6gх25.88.013 ГОСТ 7796-70 | |
| 38 | 0***5 | Валик с крестовиной в сборе | |
| 39 | 4***3 | Шестерня привода топливного насоса | |
| 40 | 6***1 | Крышка картера шестерен | |
| 41 | Б***0 | Болт М12-6gх80.88.013 ГОСТ 7795-70 | |
| 42 | Ш***6 | Шпилька М10-6gх28.88.013 ГОСТ 22036-76 | |
| 43 | Г***0 | Гайка М10-6Н.6.013 ГОСТ 5915-70 | |
| 44 | Ш***0 | Штифт 8m6х16 ГОСТ 3128-70 | |
| 45 | 0***В | Валик привода | |
| 46 | Ш***0 | Шпонка 5х9 ГОСТ 24071-80 | |
| 47 | К***6 | Кольцо упорное Б85 ГОСТ 13943-86 | |
| 48 | П***5 | Подшипник 209 ГОСТ 8338-75 | |
| 49 | П***5 | Подшипник 205 ГОСТ 8338-75 | |
| 50 | 0***3 | Корпус привода топливного насоса | |
| 51 | Б***0 | Болт М10-6gх30.88.013 ГОСТ 7796-70 | |
| 52 | М***9 | Манжета 1-25х42 ГОСТ 8752-79 | |
| 53 | 0***В | Крестовина |
