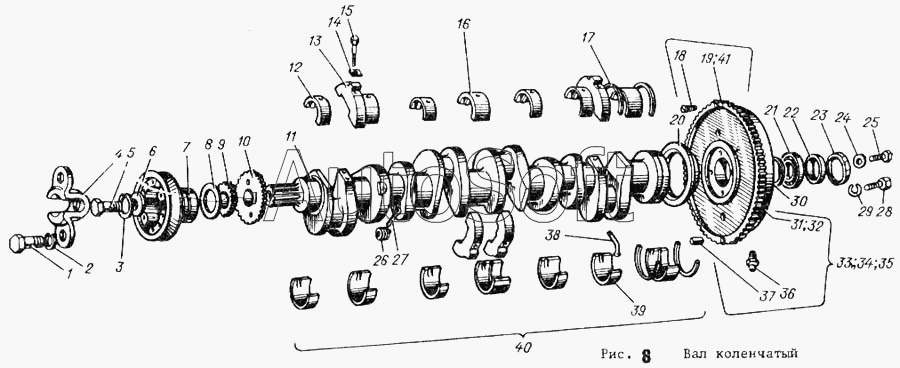

Каталог запасных частей к технике: АТЗ ТТ-4М. Вал коленчатый
28
18
19
20
21
22
23
24
25
26
27
17
29
30
31
33
36
37
38
39
40
7
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01-04С1.10 | 0***0 | Вал в сборе | |
| 01-04С3 | 0***3 | Вал (механический узел) | |
| 01-04С5-1.10 | 0***0 | Вал с вкладышами | |
| 01М-04С2.10 | 0***0 | Маховик в сборе | |
| 1 | Б***0 | Болт М16-6gх32.88.013 ГОСТ 7796-70 | |
| 2 | Ш***0 | Шайба 16 65Г 05 ГОСТ 6402-70 | |
| 3 | Ш***0 | Шайба 22 65Г 05 ГОСТ 6402-70 | |
| 4 | 0***А | Храповик | |
| 5 | 6***0 | Болт | |
| 6 | 6***1 | Шайба поджимная | |
| 7 | 4***1 | Шкив | |
| 8 | 6***5 | Маслоотражатель коленчатого вала передний | |
| 9 | 0***0 | Колесо зубчатое | |
| 10 | 0***0 | Колесо зубчатое | |
| 11 | 0***1 | Вал | |
| 12 | А***2 | Вкладыш верхний | |
| 13 | 4***2 | Противовес | |
| 14 | 6***7 | Шайба | |
| 15 | 4***8 | Болт крепления противовеса | |
| 16 | А***3 | Вкладьш коренной | |
| 17 | А***1 | Полукольцо упорное | |
| 18 | 0***7 | Винт | |
| 19 | 0***3 | Венец маховика | |
| 20 | 0***1 | Маслоотражатель коленчатого вала задний | |
| 21 | П***5 | Подшипник 209 ГОСТ 8338-75 | |
| 22 | М***0 | Манжета 2-50х70 ГОСТ 8752-70 | |
| 23 | 0***5 | Корпус сальника | |
| 24 | 0***3 | Шайба опорная | |
| 25 | 0***4 | Болт крепления маховика | |
| 26 | 6***А | Заглушка | |
| 27 | Ш***9 | Шплинт 4х22.05 ГОСТ 397-79 | |
| 28 | Б***0 | Болт М6-6gх20.88.013 ГОСТ 7798-70 | |
| 29 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 30 | 0***2 | Прокладка | |
| 31 | 0***2 | Маховик | |
| 33 | 0***6 | Маховик (механический узел) | |
| 36 | М***4 | Масленка 1.3.01.Ц6 ГОСТ 19853-74 | |
| 37 | 0***8 | Штифт | |
| 38 | 0***0 | Сепарирующая трубка | |
| 39 | А***А | Вкладыш нижний | |
| 40 | А***1 | Комплект вкладышей |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
