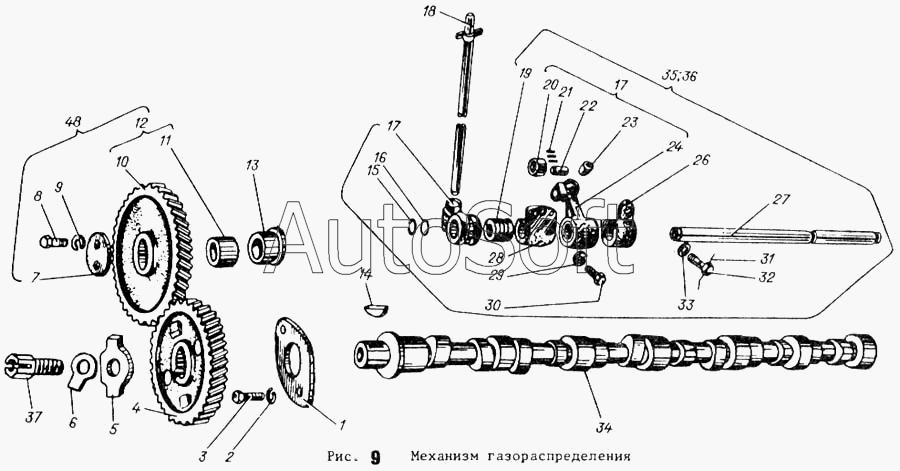

Каталог запасных частей к технике: АТЗ ТТ-4М. Механизм газораспределения
30
21
22
23
24
26
27
28
29
20
31
32
33
34
35
36
37
48
11
2
3
4
5
6
7
8
9
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Шайба упорная | |
| 2 | Ш***0 | Шайба 12 65Г 05 ГОСТ 6402-70 | |
| 3 | Б***0 | Болт М12-6gх40.88.013 ГОСТ 7796-70 | |
| 4 | 6***А | Колесо зубчатое | |
| 5 | 0***7 | Шайба | |
| 6 | 0***А | Шайба стопорная | |
| 7 | С***6 | Шайба | |
| 8 | Б***0 | Болт. М8-6gх16.88.013 ГОСТ 7796-70 | |
| 9 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 11 | 0***1 | Втулка | |
| 12 | 6***9 | Колесо зубчатое в сборе | |
| 13 | 0***7 | Втулка промежуточной шестерни | |
| 14 | Ш***0 | Шпонка 8х11 ГОСТ 24071-80 | |
| 15 | К***6 | Кольцо стопорное Б22 ГОСТ 13942-86 | |
| 16 | 6***5 | Шайба | |
| 17 | 0***0 | Толкатель в сборе | |
| 18 | 6***А | Штанга в сборе | |
| 19 | 6***5 | Пружина распорная | |
| 20 | 0***8 | Ролик толкателя | |
| 21 | 0***0 | Ролик игольчатый | |
| 22 | 0***9 | Ось ролика | |
| 23 | 2***Б | Пята толкателя | |
| 24 | 2***3 | Толкатель | |
| 26 | 0***А | Опора маслоподводящая | |
| 27 | А***0 | Ось толкателей (механический узел) | |
| 28 | 0***А | Опора | |
| 29 | Ш***0 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 30 | Б***0 | Болт М10-6gх25.88.013 ГОСТ 7796-70 | |
| 31 | П***4 | Проволока 1-0-1Ц ГОСТ 3282-74 | |
| 32 | 6***А | Болт специальный | |
| 33 | Ш***8 | Шайба 12.2 ГОСТ 11371-78 | |
| 34 | 6***3 | Вал распределительный | |
| 35 | 6***1 | Ось толкателя передняя в сборе | |
| 36 | 6***1 | Ось толкателя задняя в сборе | |
| 37 | 0***1 | Болт-поводок | |
| 48 | 6***6 | Колесо зубчатое в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
