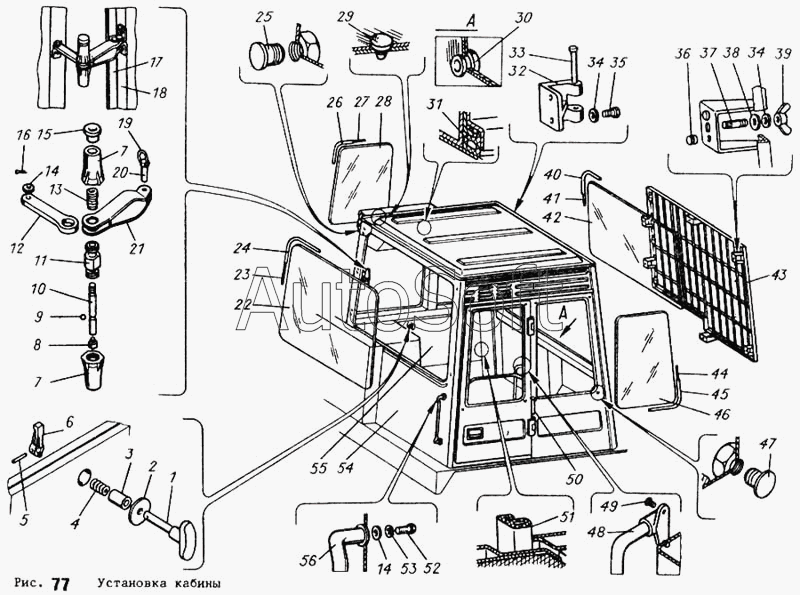

Каталог запасных частей к технике: АТЗ ТТ-4М. Установка кабины
43
30
31
32
33
34
34
35
36
37
38
39
40
41
42
29
44
45
46
47
48
49
50
51
52
53
54
55
56
15
2
3
4
5
6
7
7
8
9
10
11
12
13
14
14
1
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***3 | Рукоятка | |
| 2 | М***0 | Шайба | |
| 3 | М***0 | Втулка | |
| 4 | Т***6 | Пружина | |
| 5 | Т***0 | Палец | |
| 6 | Т***9 | Прижим | |
| 7 | М***4 | Ручка | |
| 8 | М***0 | Винт | |
| 9 | Ш***1 | Шарик Б7, 938-100 ГОСТ 3722-81 | |
| 10 | М***7 | Шток | |
| 11 | М***1 | Втулка | |
| 12 | М***9 | Тяга | |
| 13 | М***5 | Пружина | |
| 14 | Ш***8 | Шайба 8.01.016 ГОСТ 11371-78 | |
| 15 | М***2 | Кнопка | |
| 16 | Ш***9 | Шплинт 2х12.016 ГОСТ 397-79 | |
| 17 | М***1 | Профиль форточки | |
| 18 | М***6 | Форточка | |
| 19 | М***2 | Кольцо | |
| 20 | М***6 | Чека | |
| 21 | М***1 | Ручка форточки | |
| 22 | М***0 | Стекло переднее | |
| 23 | М***4 | Шнур переднего окна | |
| 24 | М***5 | Уплотнитель переднего окна | |
| 25 | М***9 | Заглушка | |
| 26 | М***3 | Уплотнитель правого окна | |
| 27 | М***7 | Шнур правого окна | |
| 28 | М***3 | Стекло правое | |
| 29 | М***1 | Заглушка | |
| 30 | М***6 | Заглушка | |
| 31 | М***3 | Профиль крыши | |
| 32 | М***8 | Петля решетки неподвижная | |
| 33 | П***1 | Палец петли | |
| 34 | Ш***0 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | |
| 35 | Б***0 | Болт М10-6gх25.88.016 ГОСТ 7796-70 | |
| 36 | М***7 | Заглушка | |
| 37 | Ш***6 | Шпилька М10-6gх25. 58. 016 ГОСТ 22032-76 | |
| 38 | Ш***8 | Шайба 10.01.016 ГОСТ 11371-78 | |
| 39 | Г***6 | Гайка М10-6Н. 45Л.016 ГОСТ 3032-76 | |
| 40 | М***1 | Уплотнитель заднего окна | |
| 41 | М***5 | Шнур заднего окна | |
| 42 | М***1 | Стекло заднее | |
| 43 | М***4 | Решетка задняя | |
| 44 | М***6 | Шнур левого окна | |
| 45 | М***2 | Уплотнитель левого окна | |
| 46 | М***2 | Стекло левое | |
| 47 | М***8 | Заглушка | |
| 48 | М***4 | Поручень двери | |
| 49 | В***0 | Винт М8-6gх16.58. 016 ГОСТ 17475-80 | |
| 50 | М***4 | Ось петли | |
| 51 | М***2 | Профиль люка | |
| 52 | Б***0 | Болт М8-6gх16. 88.016 ГОСТ 7795-70 | |
| 53 | Ш***0 | Шайба 8Т 65Г 096 ГОСТ 6402-70 | |
| 54 | М***3 | Кабина | |
| 55 | М***7 | Люк кабины | |
| 56 | М***2 | Поручень |
