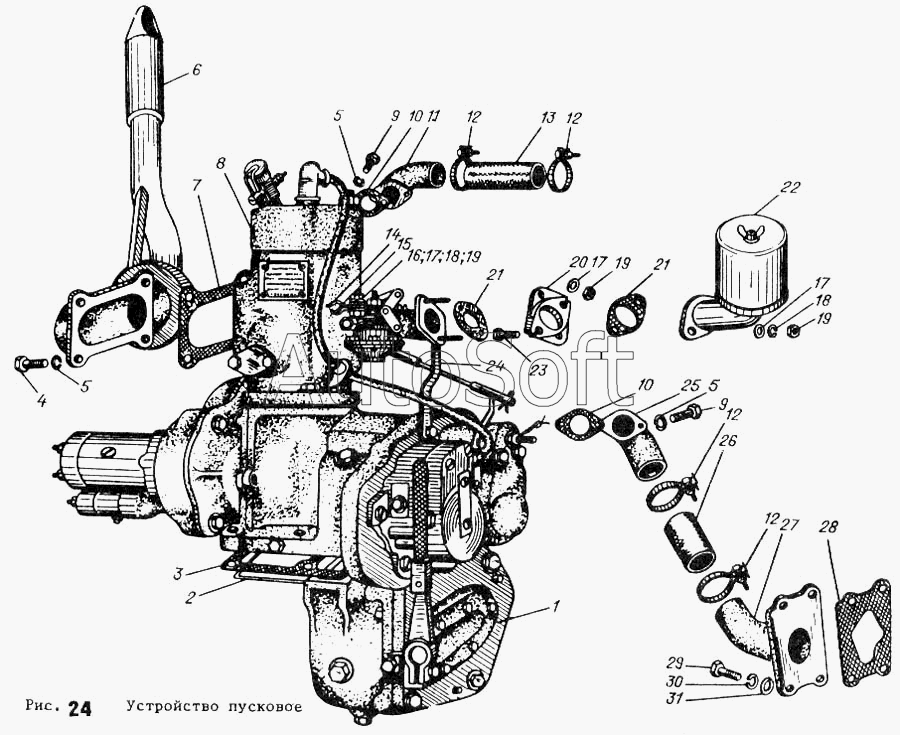

Каталог запасных частей к технике: АТЗ ТТ-4М. Устройство пусковое
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01М-19С1-1А | 0***А | Устройство пусковое | |
| 1 | 0***0 | Редуктор | |
| 2 | С***А | Нитка | |
| 3 | С***А | Прокладка | |
| 4 | Б***0 | Болт М8-6gх25.88.013 ГОСТ 7796-70 | |
| 5 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 6 | 4***0 | Глушитель | |
| 7 | Д***1 | Прокладка | |
| 8 | Д***0 | Двигатель П-10УД (П-350-1) | |
| 9 | Б***0 | Болт М8-6gх20.88.013 ГОСТ 7796-70 | |
| 10 | А***2 | Прокладка | |
| 11 | 0***0 | Патрубок | |
| 12 | Х***0 | Хомут 40 Н524-66 | |
| 13 | 4***8 | Шланг | |
| 14 | 0***6 | Стойка | |
| 15 | 0***7 | Планка | |
| 16 | Б***0 | Болт М6-6gх20.88.013 ГОСТ 7798-70 | |
| 17 | Ш***8 | Шайба 6.01.011 ГОСТ 11371-78 | |
| 18 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 19 | Г***0 | Гайка М6-6Н.6.013 ГОСТ 5915-70 | |
| 20 | 0***1 | Переходник | |
| 21 | 0***1 | Прокладка | |
| 22 | 3***0 | Воздухоочиститель | |
| 23 | Б***0 | Болт М6-6gх25.88.013 ГОСТ 7798-70 | |
| 24 | 0***0 | Кронштейн | |
| 25 | 0***0 | Патрубок | |
| 26 | 0***9 | Шланг | |
| 27 | 0***0 | Патрубок | |
| 28 | 0***8 | Прокладка | |
| 29 | Б***0 | Болт М10-6gх25.88.013 ГОСТ 7796-70 | |
| 30 | Ш***0 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 31 | Ш***8 | Шайба 10.01.011 ГОСТ 11371-78 |
