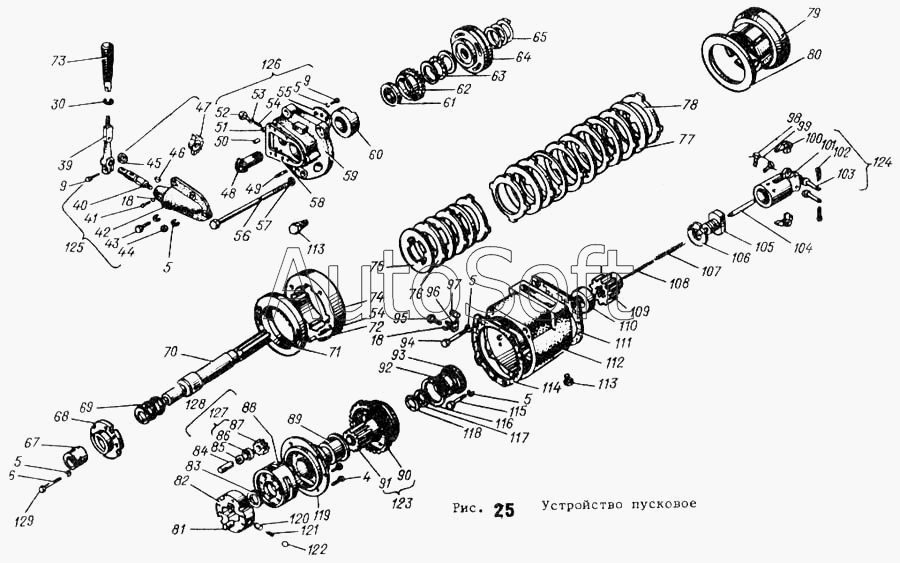

Каталог запасных частей к технике: АТЗ ТТ-4М. Устройство пусковое
94
105
104
103
102
101
100
99
98
97
96
95
106
93
92
91
90
89
88
87
86
85
84
83
118
129
128
127
126
125
124
123
122
121
120
119
82
117
116
115
114
113
112
111
110
109
108
107
46
57
56
55
54
53
52
51
50
49
48
47
58
45
44
43
42
41
40
39
30
18
9
5
70
81
80
79
78
77
76
75
74
73
72
71
4
69
68
67
66
65
64
63
62
61
60
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4 | Б***0 | Болт М8-6gх25.88.013 ГОСТ 7796-70 | |
| 5 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 9 | Б***0 | Болт М8-6gх20.88.013 ГОСТ 7796-70 | |
| 18 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 30 | Ш***0 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 39 | 0***4 | Рычаг | |
| 40 | 0***2 | Валик включения | |
| 41 | 6***0 | Винт установочный | |
| 42 | 0***0 | Крышка малая | |
| 43 | Б***0 | Болт М8-6gх18.88.013 ГОСТ 7796-70 | |
| 44 | Г***0 | Гайка М8-6Н.6.013 ГОСТ 2524-70 | |
| 45 | К***1 | Кольцо резиновое 016-020-25 ГОСТ 9830-61 | |
| 46 | Ш***0 | Шпонка 4х6,5 ГОСТ 24071-80 | |
| 47 | 6***3 | Шестерни механизма включения | |
| 48 | 6***А | Шестерня | |
| 49 | Ш***0 | Шпилька М8х20.56.05 ГОСТ 22.034-70 | |
| 50 | Ш***0 | Штифт 8 Пр1х16 ГОСТ 3128-70 | |
| 51 | Ш***1 | Шарик Б8-60 ГОСТ 3722-81 | |
| 52 | 6***9 | Болт | |
| 53 | Ш***0 | Шайба 12 65Г 05 ГОСТ 6402-70 | |
| 54 | 6***0 | Пружина | |
| 55 | 6***8 | Упор неподвижный | |
| 56 | 6***3 | Болт | |
| 57 | Ш***0 | Шайба 14 65Г 05 ГОСТ 6402-70 | |
| 58 | 0***0 | Прокладка | |
| 59 | 6***А | Крышка большая | |
| 60 | 6***0 | Упор неподвижный | |
| 61 | П***5 | Подшипник 305 ГОСТ 8338-75 | |
| 62 | 6***6 | Упор нажимной | |
| 63 | П***5 | Подшипник 8109 ГОСТ 6874-75 | |
| 64 | 6***А | Диск нажимной | |
| 65 | 6***7 | Пружина | |
| 66 | Б***0 | Болт М8-6gх45.88.013 ГОСТ 7795-70 | |
| 67 | 0***0 | Втулка | |
| 68 | 0***Б | Ступица | |
| 69 | П***5 | Подшипник 8106 ГОСТ 6874-75 | |
| 70 | 6***0 | Вал | |
| 71 | 6***9 | Упор нажимной | |
| 72 | 6***8 | Стержень | |
| 73 | 6***Б | Рукоятка | |
| 74 | 6***8 | Втулка | |
| 75 | 0***7 | Диск ведомый | |
| 76 | 6***2 | Диск | |
| 77 | 6***4 | Диск ведомый | |
| 78 | 6***1 | Диск тормозной | |
| 79 | 6***6 | Эпициклическая шестерня | |
| 80 | 6***3 | Диск упорный | |
| 81 | Р***1 | Ролик Д15х30-4 ГОСТ 6870-81 | |
| 82 | 0***1 | Корпус обгонной муфты | |
| 83 | 6***9 | Кольцо регулировочное | |
| 84 | 6***0 | Палец сателлита | |
| 85 | 0***9 | Втулка | |
| 86 | 6***1 | Втулка сателлита | |
| 87 | 6***1 | Сателлит | |
| 88 | 0***0 | Водило | |
| 89 | 6***7 | Пружина | |
| 90 | 6***4 | Шестерня муфты | |
| 91 | 0***2 | Шестерня солнечная | |
| 92 | П***5 | Подшипник 208 ГОСТ 8338-75 | |
| 93 | М***9 | Манжета 1-55х80-4 ГОСТ 8752-79 | |
| 94 | Б***0 | Болт М8-6gх60.88.013 ГОСТ 7795-70 | |
| 95 | Б***0 | Болт М6-6gх14.88.013 ГОСТ 7798-70 | |
| 96 | 0***9 | Пластина | |
| 97 | 0***0 | Палец | |
| 98 | С***4 | Болт | |
| 99 | П***м | Проволока 1,2-0-С ГОСТ 3282-74 L=160мм | |
| 100 | С***В | Груз | |
| 101 | С***0 | Держатель | |
| 102 | Ш***9 | Шплинт 3,2х18.05 ГОСТ 397-79 | |
| 103 | 0***3 | Ось груза | |
| 104 | С***А | Толкатель | |
| 105 | 1***А | Втулка толкателя | |
| 106 | 1***А | Шайба замковая | |
| 107 | С***А | Пружина большая | |
| 108 | 3***3 | Пружина | |
| 109 | 0***9 | Шестерня включения | |
| 110 | 6***0 | Втулка | |
| 111 | 6***4 | Прокладка | |
| 112 | 0***0 | Корпус редуктора | |
| 113 | П***3 | Пробка КГ3/8" А12.016 ОСТ 23.1.117-83 | |
| 114 | 6***0 | Прокладка | |
| 115 | Б***0 | Болт М8-6gх30.88.013 ГОСТ 7796-70 | |
| 116 | К***6 | Кольцо стопорное Б80 ГОСТ 13943-86 | |
| 117 | К***6 | Кольцо стопорное Б40 ГОСТ 13942-86 | |
| 118 | 0***0 | Прокладка | |
| 119 | 6***7 | Ступица | |
| 120 | 0***1 | Плунжер | |
| 121 | 0***5 | Пружина | |
| 122 | 0***4 | Упор | |
| 123 | 0***6 | Шестерня муфты | |
| 124 | С***0 | Держатель | |
| 125 | 0***0 | Крышка малая | |
| 126 | 6***0 | Крышка большая | |
| 127 | 6***1 | Сателлит | |
| 128 | 6***2 | Водило | |
| 129 | 0***0 | Болт специальный |
