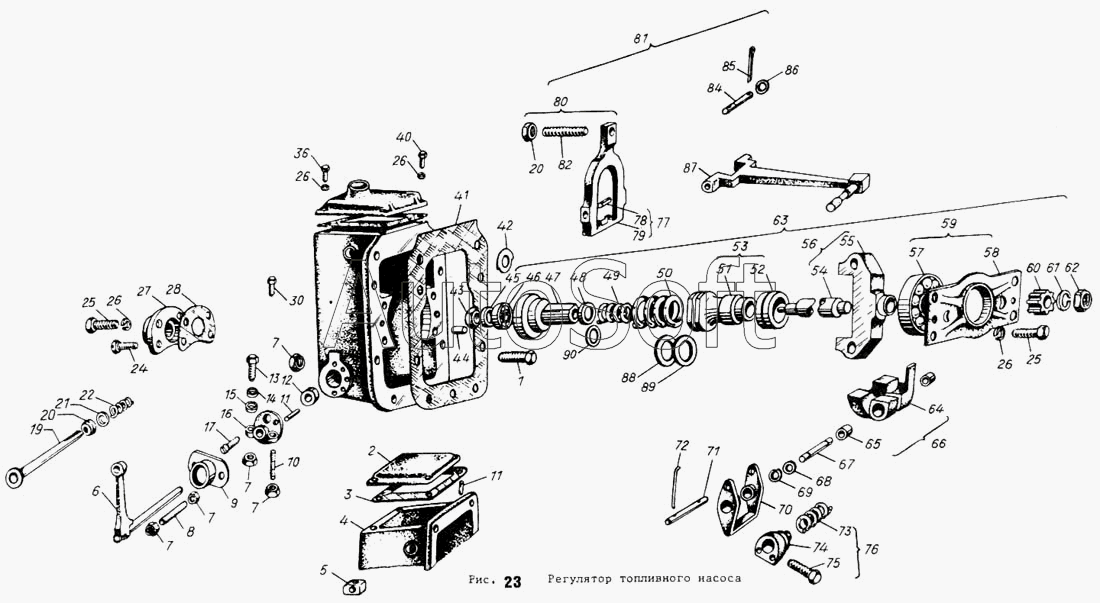

Каталог запасных частей к технике: АТЗ ТТ-4М. Регулятор топливного насоса
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
19
20
21
22
24
25
26
27
28
30
36
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
84
85
86
87
88
89
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 03-17С2-1 | 0***1 | Корпус | |
| 41-А17С1 | 4***1 | Регулятор РВ880 | |
| 1 | 1***4 | Упор | |
| 2 | 1***3 | Крышка корпуса регулятора верхняя | |
| 3 | 1***7 | Прокладка | |
| 4 | 0***1 | Корпус регулятора | |
| 5 | 0***3 | Призма | |
| 6 | 1***А | Валях с рычагом | |
| 7 | Г***0 | Гайка М6-6Н.6.013 ГОСТ 5915-70 | |
| 8 | 1***2 | Шпилька | |
| 9 | 1***2 | Крышка упора | |
| 10 | 1***3 | Шпилька-ограничитель выключения подачи | |
| 11 | 1***А | Штифт | |
| 12 | 1***4 | Сальник | |
| 13 | 1***1 | Болт регулировочный | |
| 14 | 1***1 | Прокладка регулировочная | |
| 15 | 1***1 | Прокладка регулировочная | |
| 16 | 1***1 | Шайба упора | |
| 17 | В***0 | Винт М6-6gх12.58. 013 ГОСТ 17475-80 | |
| 19 | 1***2 | Валик обогатителя | |
| 20 | 1***4 | Сальник валика обогатителя | |
| 21 | 1***1 | Шайба сальника валика обогатителя | |
| 22 | 1***2 | Пружина | |
| 24 | Б***0 | Болт 3М6-6gх16.58.013 ГОСТ 7798-70 | |
| 25 | Б***0 | Болт М6-6gх16.88.013 ГОСТ 7798-70 | |
| 26 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 27 | 1***В | Крышка задняя | |
| 28 | 1***5 | Прокладка | |
| 30 | Б***0 | Болт М8-6gх16.88.013 ГОСТ 7796-70 | |
| 36 | Б***0 | Болт 3М6-6gх14.58.013 ГОСТ 7798-70 | |
| 40 | Б***0 | Болт М6-6gх14.88.013 ГОСТ 7798-70 | |
| 41 | 1***7 | Прокладка | |
| 42 | 1***4 | Шайба замковая | |
| 43 | Г***0 | Гайка М8-6Н.6.013 ГОСТ 5915-70 | |
| 44 | 1***2 | Штифт установочный | |
| 45 | Ш***0 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 46 | П***5 | Подшипник 200 ГОСТ 8338-75 | |
| 47 | 1***А | Седло пружины регулятора | |
| 48 | 1***0 | Прокладка регулировочная | |
| 49 | 1***А | Пружина регулятора внутренняя | |
| 50 | 1***А | Пружина регулятора наружная | |
| 51 | 1***А | Муфта | |
| 52 | П***5 | Подшипник 8202 ГОСТ 6874-75 | |
| 53 | 1***Р | Муфта с подшипником | |
| 54 | 1***4 | Валик регулятора | |
| 55 | 1***4 | Крестовина грузов | |
| 56 | 1***4 | Валик с крестовиной | |
| 57 | П***5 | Подшипник 303К2 ГОСТ 8338-75 | |
| 58 | 1***1 | Гнездо подшипника | |
| 59 | 8***А | Гнездо подшипника | |
| 60 | 1***0 | Колесо зубчатое | |
| 61 | Ш***0 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 62 | Г***0 | Гайка М10-6Н.6.013 ГОСТ 5915-70 | |
| 63 | 4***А | Валик | |
| 64 | 1***А | Груз регулятора | |
| 65 | 1***Б | Втулка груза | |
| 66 | 1***А | Груз с втулками | |
| 67 | 1***3 | Ось груза регулятора | |
| 68 | 1***А | Шайба оси груза | |
| 69 | 1***9 | Кольцо стопорное | |
| 70 | 8***2 | Кронштейн вилки | |
| 71 | 1***2 | Ось кронштейна | |
| 72 | 8***9 | Шплинт | |
| 73 | 1***Б | Пружина кронштейна | |
| 74 | 1***А | Втулка пружины | |
| 75 | Б***0 | Болт М6-6gх20.88.013 ГОСТ 7798-70 | |
| 76 | 1***Б | Втулка с пружиной | |
| 77 | 1***Р | Вилка со штырями | |
| 78 | 1***А | Штырь вилки | |
| 79 | 1***1 | Вилка тяги регулятора | |
| 80 | 1***Д | Вилка | |
| 81 | 1***0 | Вилка с тягой | |
| 82 | 1***3 | Болт вилки | |
| 84 | 1***А | Ось вилки короткая | |
| 85 | Ш***9 | Шплинт 2х12.05 ГОСТ 397-79 | |
| 86 | 1***0 | Шайба пальца | |
| 87 | 1***Б | Тяга | |
| 88 | 1***А | Прокладка регулировочная | |
| 89 | 1***1 | Прокладка регулировочная | |
| 90 | 1***А | Прокладка регулировочная |
