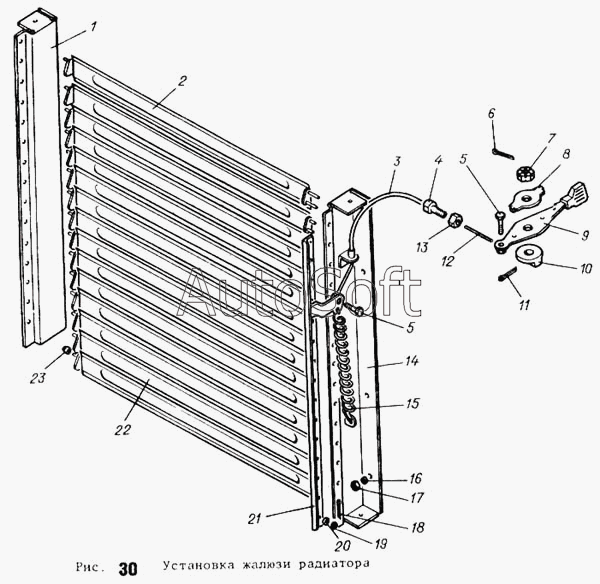

Каталог запасных частей к технике: АТЗ ТТ-4М. Установка жалюзи радиатора
12
23
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***7 | Стойка правая | |
| 2 | М***6 | Элемент жалюзи | |
| 3 | М***8 | Оболочка троса | |
| 4 | М***6 | Втулка упорная | |
| 5 | Б***0 | Болт М6-6gх12.88.016 ГОСТ 7798-70 | |
| 6 | Ш***9 | Шплинт 2,5х14.016 ГОСТ 397-79 | |
| 7 | Г***3 | Гайка М10-6Н.5.016 ГОСТ 5919-73 | |
| 8 | М***5 | Пружина | |
| 9 | М***4 | Рукоятка управления | |
| 10 | М***5 | Втулка | |
| 11 | Ш***9 | Шплинт 3,2х20.016 ГОСТ 397-79 | |
| 12 | М***1 | Тяга управления | |
| 13 | Г***0 | Гайка М12х1,25-6Н.6.016 ГОСТ 5915-70 | |
| 14 | М***5 | Стойка левая | |
| 15 | М***8 | Пружина | |
| 16 | Ш***0 | Шайба 8Т 65Г 096 ГОСТ 6402-70 | |
| 17 | Г***0 | Гайка М8-6Н.016 ГОСТ 5915-70 | |
| 18 | Ш***9 | Шплинт 2х12.016 ГОСТ 397-79 | |
| 19 | Ш***8 | Шайба 6.01.016 ГОСТ 11371-78 | |
| 20 | М***3 | Втулка | |
| 21 | М***5 | Рейка | |
| 22 | М***7 | Элемент жалюзи | |
| 23 | М***6 | Втулка |
