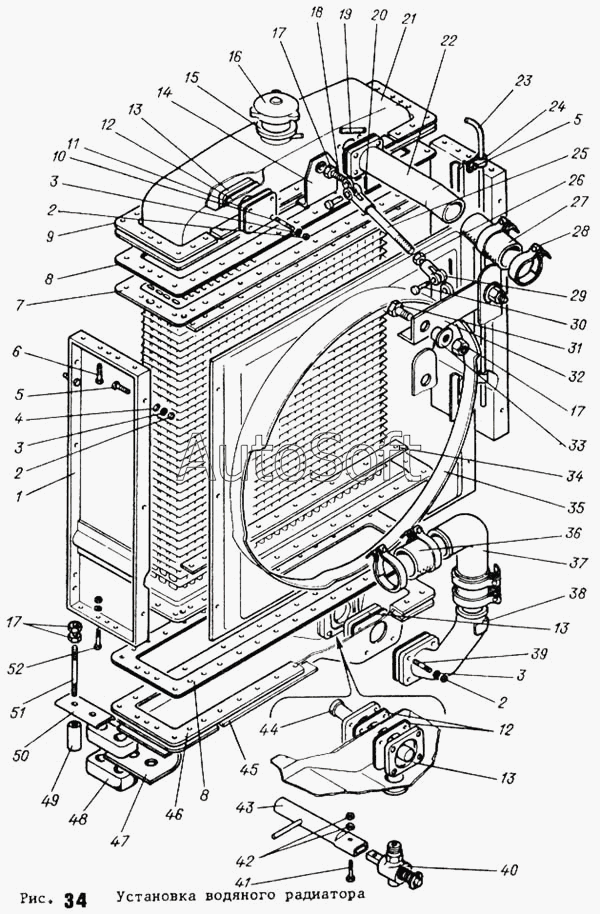

Каталог запасных частей к технике: АТЗ ТТ-4М. Установка водяного радиатора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МО4У.13.003-2 | М***2 | Радиатор водяной | |
| 1 | 8***1 | Стойка | |
| 2 | Г***0 | Гайка М8-6Н.6.016 ГОСТ 5915-70 | |
| 3 | Ш***0 | Шайба 8Т 65Г 096 ГОСТ 6402-70 | |
| 4 | Ш***8 | Шайба 8.01.016 ГОСТ 11371-78 | |
| 5 | Б***0 | Болт М8-6gх16.88.016 ГОСТ 7796-70 | |
| 6 | Б***0 | Болт М8-6gх25.88.016 ГОСТ 7796-70 | |
| 7 | 7***2 | Сердцевина водяного радиатора | |
| 8 | М***8 | Прокладка баков | |
| 9 | М***1 | Накладка угловая | |
| 10 | Ш***6 | Шпилька М8-6gх25.66.016 ГОСТ 22038-76 | |
| 11 | 8***3 | Заглушка | |
| 12 | М***3 | Прокладка | |
| 13 | М***1 | Фланец | |
| 14 | М***8 | Кронштейн | |
| 15 | 8***0 | Горловина с трубкой | |
| 16 | А***0 | Крышка | |
| 17 | Г***0 | Гайка М12-6Н.6А.016 ГОСТ 5916-70 | |
| 18 | М***2 | Проушина | |
| 19 | Р***. | Рукав-деталь 7-13-40-015(1,5) ОСТ 38.05.325-83 | |
| 20 | Ш***9 | Шплинт 3,2-20.016 ГОСТ 397-79 | |
| 21 | 8***3 | Бак радиатора верхний | |
| 22 | 8***3 | Патрубок верхнего бака | |
| 23 | М***1 | Трубка. пароотводящая | |
| 24 | 1***7 | Скоба | |
| 25 | М***0 | Тяга | |
| 26 | Г***0 | Гайка М12х1,25-6Н.6.016 ГОСТ 5915-70 | |
| 27 | М***4 | Муфта | |
| 28 | М***5 | Хомут | |
| 29 | А***1 | Вилка | |
| 30 | Т***6 | Ось | |
| 31 | Б***0 | Болт М12-6gх25.88.016 ГОСТ 7796-70 | |
| 32 | М***3 | Кронштейн | |
| 33 | М***2 | Гайка специальная | |
| 34 | М***3 | Накладка внутренняя | |
| 35 | М***5 | Кожух вентилятора | |
| 36 | М***0 | Муфта | |
| 37 | М***1 | Патрубок переходной нижний | |
| 38 | 8***1 | Патрубок нижнего бака | |
| 39 | Ш***6 | Шпилька М8-6gх35.66.016 ГОСТ 22038-76 | |
| 40 | 0***0 | Кран | |
| 41 | Б***0 | Болт М6-6gх30.88.016 ГОСТ 7798-70 | |
| 42 | Г***0 | Гайка М6-6Н.6.016 ГОСТ 5915-70 | |
| 43 | М***5 | Вороток | |
| 44 | М***5 | Фланец | |
| 45 | М***2 | Накладка наружная | |
| 46 | 8***3 | Бак радиатора нижний | |
| 47 | М***0 | Опора радиатора | |
| 48 | М***1 | Подушка | |
| 49 | М***9 | Втулка | |
| 50 | М***0 | Накладка | |
| 51 | Ш***6 | Шпилька М12-6gх55.88.016 ГОСТ 22034-76 | |
| 52 | Б***0 | Болт М8-6gх30.88.016 ГОСТ 7796-70 |
