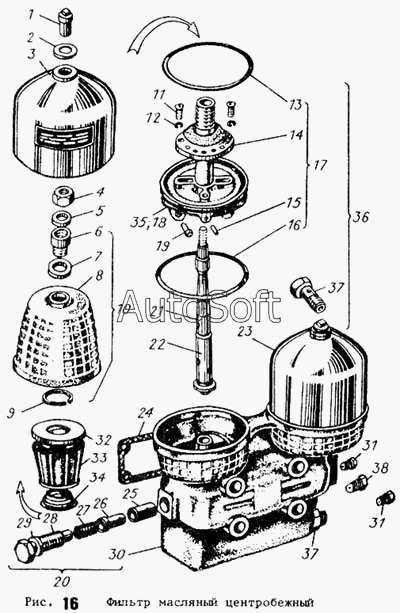

Каталог запасных частей к технике: АТЗ ТТ-4М. Фильтр масляный центробежный
29
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
36
37
38
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 03-10С14 | 0***4 | Фильтр в сборе | |
| 1 | 1***1 | Гайка колпака | |
| 2 | 0***0 | Прокладка | |
| 3 | 0***1 | Колпак с табличкой | |
| 4 | Г***0 | Гайка М12-6Н.8.05 ГОСТ 2524-70 | |
| 5 | 1***А | Шайба упорная | |
| 6 | 1***А | Гайка ротора | |
| 7 | 1***1 | Прокладка | |
| 8 | 1***1 | Крышка ротора | |
| 9 | 1***2 | Кольцо стопорное | |
| 10 | 1***Б | Крышка ротора | |
| 11 | В***0 | Винт В1.М6-6gх8.68.05 ГОСТ 17473-80 | |
| 12 | Ш***0 | Шайба 6 65Г 05 ГОСТ 6402-70 | |
| 13 | 0***5 | Кольцо | |
| 14 | 1***0 | Маслоотражатель | |
| 15 | 1***1 | Штифт | |
| 16 | 1***А | Прокладка колпака | |
| 17 | 1***0 | Ротор | |
| 18 | 1***0 | Остов ротора | |
| 19 | 1***А | Форсунка | |
| 20 | 0***0 | Корпус | |
| 21 | 1***0 | Ось ротора | |
| 22 | 0***А | Трубка | |
| 23 | 1***0 | Колпак | |
| 24 | 6***9 | Прокладка | |
| 25 | 0***1 | Стакан | |
| 26 | 0***1 | Клапан | |
| 27 | 0***А | Пружина | |
| 28 | 0***2 | Болт | |
| 29 | 0***А | Прокладка | |
| 30 | 0***0 | Корпус | |
| 31 | П***3 | Пробка КГ1/4" А12.05 ОСТ 23.1.117-83 | |
| 32 | 0***8 | Крыльчатка с крышкой | |
| 33 | 2***0 | Сетка фильтрующая | |
| 34 | 0***2 | Чашка опорная | |
| 35 | 1***В | Остов ротора | |
| 36 | 0***0 | Фильтр | |
| 37 | 0***4 | Штуцер ввертной | |
| 38 | П***3 | Пробка КГ3/8" А12.05 ОСТ 23.1.117-83 |
