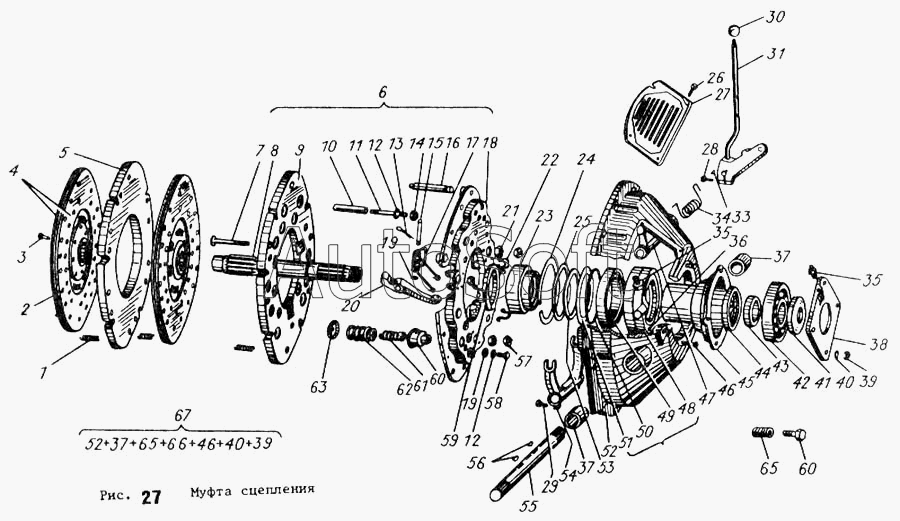

Каталог запасных частей к технике: АТЗ ТТ-4М. Муфта сцепления
42
50
49
48
47
46
45
44
43
51
41
40
39
38
37
36
35
59
67
66
65
63
62
61
60
34
58
57
56
55
54
53
52
8
16
15
14
13
12
11
10
9
17
7
6
5
4
3
2
1
18
19
20
21
22
23
24
25
26
27
28
29
30
31
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01М-21С1 | 0***1 | Муфта сцепления | |
| 1 | 6***7 | Пружина отжимная | |
| 2 | 0***0 | Диск ведомый | |
| 3 | З***0 | Заклепка 2,4х9,01 ГОСТ 12642-80 | |
| 4 | 0***А | Накладка фрикционная | |
| 5 | 0***5 | Диск ведущий средний | |
| 6 | 0***1 | Корпус с диском | |
| 7 | 0***0 | Болт отжимного рычага | |
| 8 | 0***3 | Вал сцепления | |
| 9 | 0***4 | Диск ведущий крайний | |
| 10 | 0***3 | Втулка дистанционная | |
| 11 | Ш***6 | Шпилька М12-6gх115.56.05 ГОСТ 22036-76 | |
| 12 | Ш***0 | Шайба 12 65Г 05 ГОСТ 6402-70 | |
| 13 | Ш***9 | Шплинт 3,2х20.10.05 ГОСТ 397-79 | |
| 14 | Г***0 | Гайка М12-6Н.6.10.013 ГОСТ 5915-70 | |
| 15 | 0***9 | Палец отжимного рычага | |
| 16 | 0***1 | Палец ведущий | |
| 17 | 0***2 | Пружина отжимного рычага | |
| 18 | 0***1 | Корпус муфты | |
| 19 | Ш***8 | Шайба 12.01.011 ГОСТ 11371-78 | |
| 20 | 0***1 | Рычаг отжимной | |
| 21 | 0***4 | Гайка регулировочная | |
| 22 | 0***3 | Скоба | |
| 23 | 0***1 | Упор нажимного подшипника | |
| 24 | 0***А | Кольцо стопорное | |
| 25 | 0***2 | Крышка пальника | |
| 26 | Б***0 | Болт М10-6gх16.58.013 ГОСТ 7796-70 | |
| 27 | 0***1 | Крышка люка | |
| 28 | Б***0 | Болт М10-6gх25.88.013 ГОСТ 7796-70 | |
| 29 | Б***0 | Болт М10-6gх35.88.013 ГОСТ 7796-70 | |
| 30 | 5***0 | Ручка рычага | |
| 31 | 0***1 | Рычаг | |
| 33 | Ш***0 | Шпонка 5х9 ГОСТ 24071-80 | |
| 34 | 1***7 | Пружина | |
| 35 | М***4 | Масленка 1.3.1.Ц6 ГОСТ 19853-74 | |
| 36 | 0***8 | Заглушка | |
| 37 | 0***4 | Втулка валика вилки выключения | |
| 38 | 4***А | Крышка сальника | |
| 39 | Г***0 | Гайка М10-6Н.6.10.013 ГОСТ 5927-70 | |
| 40 | Ш***0 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 41 | М***0 | Манжета 2.2-75х100-1 ГОСТ 8752-70 | |
| 42 | П***5 | Подшипник 412 ГОСТ 8338-75 | |
| 43 | 6***8 | Обойма | |
| 44 | М***0 | Манжета 1.2-80х105 ГОСТ 8752-70 | |
| 45 | 0***6 | Корпус наружного подшипника | |
| 46 | Ш***6 | Шпилька М10-6gх45.56.05 ГОСТ 22036-76 | |
| 47 | 6***1 | Рычаг с осью | |
| 48 | 0***А | Корпус муфты выключения | |
| 49 | П***5 | Подшипник 46120 ГОСТ 831-75 | |
| 50 | 0***0 | Кольцо уплотнительное | |
| 51 | 0***4 | Кольцо сальника | |
| 52 | 0***0 | Крышка | |
| 53 | 0***0 | Кольцо сальника | |
| 54 | 0***6 | Вилка выключения | |
| 55 | 0***5 | Валик вилки выключения | |
| 56 | Ш***0 | Шпонка 8х11 ГОСТ 24071-80 | |
| 57 | Г***0 | Гайка М14х1,5-6Н.35.013 ГОСТ 5915-70 | |
| 58 | 0***8 | Болт балансировочный | |
| 59 | 0***2 | Кольцо рычагов | |
| 60 | 0***5 | Стакан пружины сцепления | |
| 61 | 0***0 | Пружина муфты сцепления внутренняя | |
| 62 | 1***1 | Пружина | |
| 63 | 0***9 | Подпятник пружины | |
| 64 | 0***9 | Муфта выключения | |
| 65 | 0***8 | Втулка резьбовая | |
| 66 | 0***6 | Пробка | |
| 67 | 0***2 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
