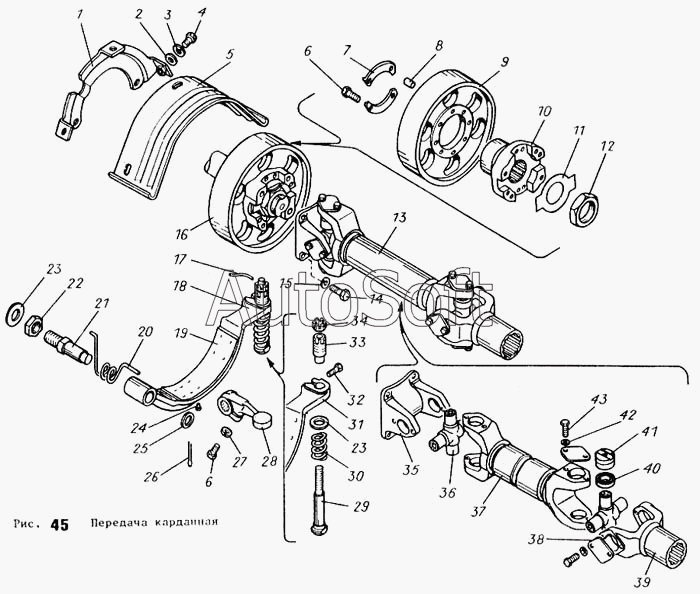

Каталог запасных частей к технике: АТЗ ТТ-4М. Передача карданная
33
22
23
24
25
26
27
28
29
30
31
32
21
34
35
36
37
38
39
40
41
42
43
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МО4.36.010 | М***0 | Колодка тормозка (состоит из дет. поз. 19, 24, 32) | |
| Подшипник игольчатый 804805 УС 10 ТУ 37. | П***. | Подшипник игольчатый 804805 УС 10 ТУ 37.006.065-74 | |
| Т4.36.023-1 | Т***1 | Вал карданный | |
| 1 | Т***9 | Щиток в сборе | |
| 2 | Ш***8 | Шайба 10.01.016 ГОСТ 11371-78 | |
| 3 | Ш***0 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | |
| 4 | Б***0 | Болт М10-6gх18.88.016 ГОСТ 7796-70 | |
| 5 | Т***А | Козырек | |
| 6 | Б***0 | Болт М12-6gх35.88.016 ГОСТ 7796-70 | |
| 7 | М***8 | Пластина стопорная | |
| 8 | М***6 | Штифт | |
| 9 | М***А | Шкив тормозка | |
| 10 | Т***1 | Фланец | |
| 11 | Т***7 | Шайба стопорная | |
| 12 | Т***2 | Гайка | |
| 13 | Т***3 | Вал карданный | |
| 14 | 0***1 | Болт М14х1,5 | |
| 15 | Ш***0 | Шайба 14ОТ 65Г 096 ГОСТ 6402-70 | |
| 16 | Т***7 | Фланец | |
| 17 | П***м | Проволока 3-0-1Ц ГОСТ 3282-74, L=36мм | |
| 18 | М***Б | Колодка тормозка | |
| 19 | М***2 | Лента тормозка | |
| 20 | 7***7 | Пружина тормозка | |
| 21 | М***А | Ось колодки тормозка | |
| 22 | Г***0 | Гайка М20х1,5-6Н.05.016 ГОСТ 5916-70 | |
| 23 | Ш***8 | Шайба 20.01.016 ГОСТ 11371-78 | |
| 24 | З***0 | Заклепка 2.4х12.32 ГОСТ 12642-80 | |
| 25 | Ш***8 | Шайба 16.01.016 ГОСТ 11371-78 | |
| 26 | Ш***9 | Шплинт 4х25.016 ГОСТ 397-79 | |
| 27 | Ш***0 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | |
| 28 | М***1 | Рычаг тормозка | |
| 29 | М***0 | Толкатель | |
| 30 | М***А | Пружина тормозка | |
| 31 | М***2 | Колодка тормозка | |
| 32 | Б***0 | Болт М12-6gх30.88.016 ГОСТ 7796-70 | |
| 33 | М***0 | Втулка | |
| 34 | Г***3 | Гайка М14х1,5-6Н.8.016 ГОСТ 5932-73 | |
| 35 | 6***3 | Вилка карданного вала | |
| 36 | 1***0 | Крестовина кардана | |
| 37 | Т***4 | Труба | |
| 38 | 1***0 | Пластина опорная игольчатого подшипника | |
| 39 | Т***8 | Вилка скользящая в сборе | |
| 40 | 1***3 | Уплотнение торцовое | |
| 41 | П***. | Подшипник игольчатый 804805 К2С10 ТУ 37.006.065-74 | |
| 42 | Ш***0 | Шайба 8Т 65Г 096 ГОСТ 6402-70 | |
| 43 | 2***9 | Болт |
