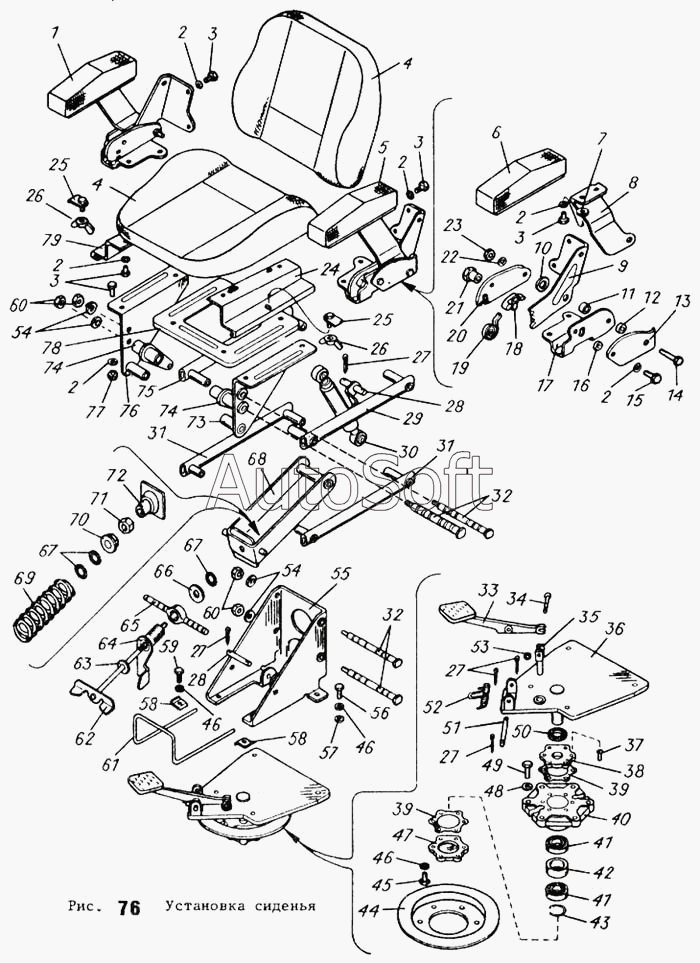

Каталог запасных частей к технике: АТЗ ТТ-4М. Установка сиденья
48
58
57
56
55
54
53
52
51
50
49
59
47
46
45
44
43
42
41
40
39
38
69
79
78
77
76
75
74
73
72
71
70
37
68
67
66
65
64
63
62
61
60
5
15
14
13
12
11
10
9
8
7
6
16
4
3
2
1
26
36
35
34
33
32
31
30
29
28
27
25
24
23
22
21
20
19
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-6800011 | 7***1 | Корпус правый | |
| 70-6800012 | 7***2 | Защелка правая | |
| 70-6800014 | 7***4 | Кронштейн правый | |
| А31.00.701 | А***1 | Кронштейн правый | |
| А31.00.702-01 | А***1 | Накладка правая | |
| А75.04.110-01 | А***1 | Кронштейн правый | |
| 1 | А***0 | Замок правый | |
| 2 | Ш***0 | Шайба 8 65Г 096 ГОСТ 6402-70 | |
| 3 | Б***0 | Болт М8-6gх16.88.016 ГОСТ 7796-70 | |
| 4 | 7***0 | Подушка | |
| 5 | А***0 | Замок левый | |
| 6 | 7***0 | Подлокотник | |
| 7 | Ш***8 | Шайба 8.01.016 ГОСТ 11371-78 | |
| 8 | А***1 | Кронштейн левый | |
| 9 | 7***1 | Кронштейн левый | |
| 10 | Ш***8 | Шайба 20.01.016 ГОСТ 11371-78 | |
| 11 | 7***3 | Втулка | |
| 12 | А***4 | Втулка | |
| 13 | А***2 | Накладка левая | |
| 14 | Б***0 | Болт М12-6gх50.88.016 ГОСТ 7797-70 | |
| 15 | Б***0 | Болт М8-6gх20.88.016 ГОСТ 7796-70 | |
| 16 | А***3 | Втулка | |
| 17 | А***0 | Кронштейн левый | |
| 18 | 7***1 | Защелка левая | |
| 19 | А***8 | Пружина | |
| 20 | 7***1 | Корпус левый | |
| 21 | 7***7 | Палец | |
| 22 | Ш***0 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | |
| 23 | Г***0 | Гайка М12-6Н.6.016 ГОСТ 5915-70 | |
| 24 | А***1 | Кронштейн левый | |
| 25 | А***0 | Скоба | |
| 26 | Г***6 | Гайка М10-7Н.45Л.0112 ГОСТ 3032-76 | |
| 27 | Ш***9 | Шплинт 3,2х18.016 ГОСТ 397-79 | |
| 28 | О***0 | Ось 2-10h12х50.45.1.Ц9 ГОСТ 9650-80 | |
| 29 | А***1 | Звено левое | |
| 30 | А***0 | Амортизатор | |
| 31 | А***0 | Звено нижнее | |
| 32 | А***2 | Ось кронштейна | |
| 33 | М***8 | Педаль фиксатора | |
| 34 | 5***5 | Ось | |
| 35 | М***1 | Палец фиксатора | |
| 36 | М***9 | Вал | |
| 37 | В***0 | Винт М6-6gх18.58.016 ГОСТ 17473-80 | |
| 38 | М***4 | Крышка верхняя | |
| 39 | М***6 | Прокладка | |
| 40 | М***2 | Корпус | |
| 41 | П***5 | Подшипник 206 ГОСТ 8338-75 | |
| 42 | М***5 | Втулка | |
| 43 | М***5 | Кольцо | |
| 44 | М***9 | Прижим | |
| 45 | Б***0 | Болт М8-6gх25.88.016 ГОСТ 7796-70 | |
| 46 | Ш***0 | Шайба 8Т 65Г 096 ГОСТ 6402-70 | |
| 47 | М***3 | Крышка нижняя | |
| 48 | Ш***0 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | |
| 49 | Б***0 | Болт М10-6gх35.88.016 ГОСТ 7796-70 | |
| 50 | М***7 | Кольцо | |
| 51 | М***9 | Ось | |
| 52 | М***0 | Пружина | |
| 53 | Ш***8 | Шайба 8.01.016 ГОСТ 11371-78 | |
| 54 | Ш***0 | Шайба 12 65Г 096 ГОСТ 6402-70 | |
| 55 | А***5 | Кронштейн | |
| 56 | Б***0 | Болт М10-6gх20.88.016 ГОСТ 7796-70 | |
| 57 | Ш***8 | Шайба 10.01.016 ГОСТ 11371-78 | |
| 58 | А***4 | Планка | |
| 59 | Б***0 | Болт М10-6gх25.88.016 ГОСТ 7796-70 | |
| 60 | Г***0 | Гайка М12-6Н.6.016 ГОСТ 5915-70 | |
| 61 | А***3 | Ограждение | |
| 62 | А***5 | Винт | |
| 63 | Ш***8 | Шайба 16.01.016 ГОСТ 11371-78 | |
| 64 | А***5 | Втулка | |
| 65 | А***1 | Ось фигурная | |
| 66 | А***2 | Шайба | |
| 67 | А***1 | Упор | |
| 68 | А***1 | Вилка | |
| 69 | А***0 | Пружина | |
| 70 | А***5 | Кольцо | |
| 71 | Г***0 | Гайка М16-6Н.6.016 ГОСТ 5915-70 | |
| 72 | А***0 | Шайба задняя | |
| 73 | А***0 | Опора левая | |
| 74 | А***0 | Звено | |
| 75 | А***5 | Звено правое | |
| 76 | А***5 | Опора правая | |
| 77 | Г***0 | Гайка М8-6Н.6.016 ГОСТ 5915-70 | |
| 78 | А***1 | Постель панели | |
| 79 | А***1 | Кронштейн правый |
