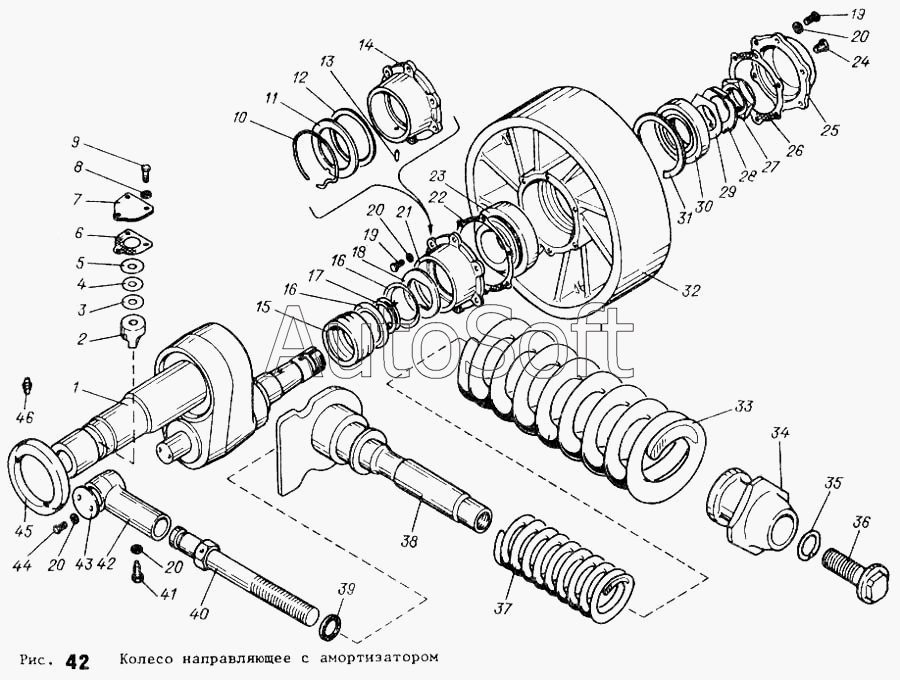

Каталог запасных частей к технике: АТЗ ТТ-4М. Колесо направляющее с амортизатором
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МТ4.32.003-1Р | М***Р | Кривошип (состоит из деталей 1, 27, 28) | |
| МТ4.32.102-1 | М***1 | Ось направляющего колеса | |
| 1 | М***1 | Кривошип | |
| 2 | Т***А | Стопор | |
| 3 | 6***6 | Прокладка регулировочная | |
| 4 | 6***7 | Прокладка регулировочная | |
| 5 | 6***8 | Прокладка регулировочная | |
| 6 | Т***А | Прокладка | |
| 7 | Т***1 | Крышка стопора | |
| 8 | Ш***0 | Шайба 10ОТ 65Г 096 ГОСТ 6402-70 | |
| 9 | Б***0 | Болт М10-6gх18.88.016 ГОСТ 7796-70 | |
| 10 | М***7 | Кольцо стопорное | |
| 11 | М***4 | Кольцо уплотнительное | |
| 12 | М***1 | Прокладка | |
| 13 | М***8 | Штифт | |
| 14 | М***1 | Корпус уплотнения | |
| 15 | Т***0 | Чехол уплотнения | |
| 16 | Т***1 | Шайба нажимная | |
| 17 | Т***5 | Пружина уплотнения в сборе | |
| 18 | М***1 | Кольцо уплотнительное | |
| 19 | Б***0 | Болт М12-6gх35.88.016 ГОСТ 7796-70 | |
| 20 | Ш***0 | Шайба 12ОТ 65Г 096 ГОСТ 6402-70 | |
| 21 | М***1 | Корпус уплотнения | |
| 22 | Т***6 | Прокладка | |
| 23 | П***9 | Подшипник 7615А ГОСТ 520-89 | |
| 24 | П***3 | Пробка КГ3/8"А12.016 ОСТ 23.1.117-83 | |
| 25 | Т***А | Крышка | |
| 26 | Т***6 | Прокладка | |
| 27 | Т***3 | Гайка | |
| 28 | Т***1 | Шайба стопорная | |
| 29 | Т***1 | Шайба упорная | |
| 30 | П***9 | Подшипник 7313А ГОСТ 520-89 | |
| 31 | Т***8 | Кольцо стопорное | |
| 32 | Т***1 | Колесо направляющее | |
| 33 | Т***1 | Пружина | |
| 34 | Т***1 | Опора амортизатора | |
| 35 | Ш***м | Шайба пружинная | |
| 36 | Т***1 | Болт | |
| 37 | Т***1 | Пружина малая | |
| 38 | Т***А | Шток | |
| 39 | 3***8 | Сальник поворотного рычага | |
| 40 | Т***А | Винт натяжной | |
| 41 | 6***8 | Болт стопорный | |
| 42 | Т***А | Проушина | |
| 43 | 6***1 | Шайба | |
| 44 | Б***7 | Болт М12-6gх30.88.016 ГОСТ 7796-7 | |
| 45 | М***А | Манжета | |
| 46 | М***4 | Масленка 1.3.Ц6 ГОСТ 19853-74 |
