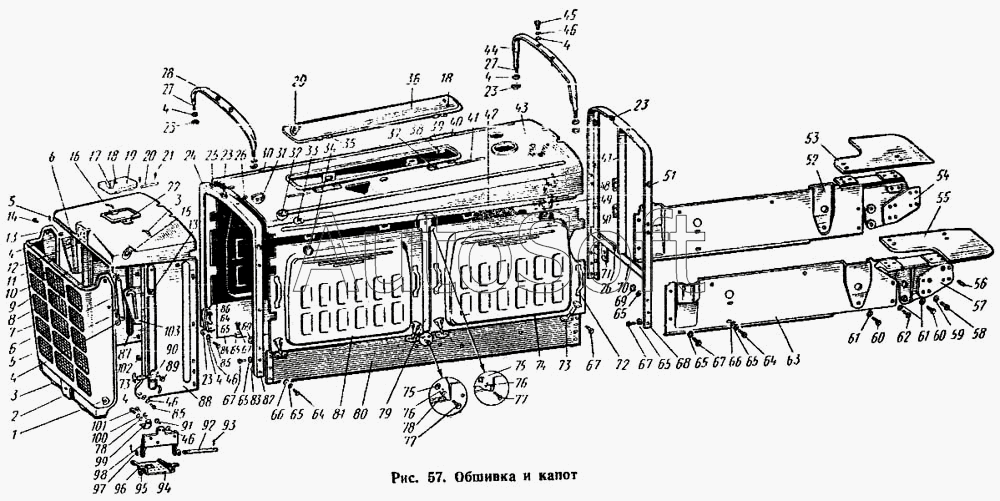

Каталог запасных частей к технике: АТЗ Т-4А (1996). Обшивка и капот
1
2
3
4
4
4
4
4
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
23
23
23
23
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
46
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
60
61
61
62
63
64
64
64
65
65
65
65
65
65
65
65
66
66
67
67
67
67
67
68
69
69
70
71
72
73
73
74
75
75
76
76
77
77
78
78
79
80
81
82
83
84
85
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.47.005-4 | 0***4 | Боковина капота передняя левая в сборе | |
| 04.47.006-2 | 0***2 | Боковина капота передняя правая в сборе | |
| 04.47.007 | 0***7 | Угольник капота передний в сборе | |
| 04.47.013-1 | 0***1 | Лента крыши капота 04.47.106-1 с наконечником в сборе | |
| 04.47.014-1 | 0***1 | Крышка в сборе | |
| 04.47.025-1 | 0***1 | Боковина капота задняя левая в сборе | |
| 04.47.026-1 | 0***1 | Боковина капота задняя правая в сборе | |
| М04.47.001 | М***1 | Обшивка и капот | |
| М04.47.002-1 | М***1 | Облицовка радиатора в сборе | |
| М04.47.004 | М***4 | Крыша капота в сборе | |
| М04.47.008 | М***8 | Угольник капота в сборе | |
| М04.47.013 | М***3 | Лента крыши капота М04.47.106 с наконечником в сборе | |
| М04.47.024 | М***4 | Крыша капота | |
| М04.47.045 | М***5 | Решетка радиатора в сборе | |
| М04.47.046 | М***6 | Каркас облицовки радиатора в сборе | |
| М04.47.048-2 | М***2 | Крышка с заклепкой и гайкой в сборе | |
| М04.47.054 | М***4 | Подножка в сборе | |
| М04.47.071 | М***1 | Подножка в сборе | |
| 1 | 6***9 | Чашка застежки | |
| 2 | М***2 | Сетка решетки радиатора | |
| 3 | 1***3 | Скоба | |
| 4 | Ш***8 | Шайба 10 ГОСТ 11371-68 | |
| 5 | Ш***6 | Шплинт 2,5х14 ГОСТ 397-66 | |
| 6 | М***1 | Рычаг | |
| 7 | М***1 | Решетка радиатора | |
| 8 | М***3 | Лист правый | |
| 9 | М***1 | Кронштейн правый | |
| 10 | М***1 | Планка | |
| 11 | М***9 | Ось ролика | |
| 12 | 0***2 | Фирменный знак | |
| 13 | М***1 | Бонка | |
| 14 | О***6 | Ось 2-10хХ/5х25 ГОСТ 9650-66 | |
| 15 | М***1 | Верх облицовки радиатора | |
| 16 | М***5 | Упор | |
| 17 | М***6 | Пружина | |
| 18 | З***2 | Заклепка 4х8 ГОСТ 10299-62 | |
| 19 | М***2 | Крышка | |
| 20 | М***1 | Ось крышки | |
| 21 | Ш***6 | Шплинт 1,5х12 ГОСТ 397-66 | |
| 22 | М***8 | Петля крышки | |
| 23 | Г***0 | Гайка М10.5 ГОСТ 5915-70 | |
| 24 | 0***2 | Боковина капота передняя правая | |
| 25 | 5***5 | Скоба | |
| 26 | 0***1 | Скоба | |
| 27 | 5***1 | Наконечник ленты | |
| 28 | 0***1 | Лента крыши капота | |
| 29 | 0***1 | Пружина | |
| 30 | 0***1 | Таблица заправки бака предпускового подогревателя | |
| 31 | М***4 | Ребро | |
| 32 | 0***3 | Ребро | |
| 33 | М***8 | Скоба | |
| 34 | 0***2 | Крючок боковины | |
| 35 | 5***2 | Петля | |
| 36 | 0***1 | Крышка | |
| 37 | 0***2 | Петля крыши | |
| 38 | 0***1 | Упор пружины | |
| 39 | 5***0 | Таблица заливки топлива | |
| 40 | З***я | Заклепка 4х6 ПФ нестандартная | |
| 41 | 5***8 | Ось крышки | |
| 42 | 0***1 | Боковина капота задняя правая | |
| 43 | М***4 | Крыша капота | |
| 44 | М***6 | Лента крыши капота | |
| 45 | Б***0 | Болт М10.2х25.88.35 ГОСТ 7796-70 | |
| 46 | Ш***0 | Шайба 10ОТ 65Г ГОСТ 6402-70 | |
| 47 | М***4 | Угольник вертикальный | |
| 48 | 0***2 | Планка крепления распределителя верхняя | |
| 49 | 0***9 | Подвеска боковины | |
| 50 | 0***1 | Планка крепления распределителя нижняя | |
| 51 | 5***6 | Скоба | |
| 52 | М***7 | Лист боковой правый | |
| 53 | М***1 | Подкрылок правый | |
| 54 | М***5 | Кронштейн правый | |
| 55 | М***6 | Подкрылок левый | |
| 56 | 0***5 | Штифт | |
| 57 | 0***1 | Кронштейн левый | |
| 58 | Б***0 | Болт 4М20х1,5.2ах60.88.30 ГОСТ 7796-70 | |
| 59 | Ш***0 | Шайба 20ОТ 65Г ГОСТ 6402-70 | |
| 60 | Б***0 | Болт М14.2х35.58 ГОСТ 7796-70 | |
| 61 | Ш***0 | Шайба 14ОТ 65Г ГОСТ 6402-70 | |
| 62 | Б***0 | Болт М14.2х30.58 ГОСТ 7796-70 | |
| 63 | М***8 | Лист боковой левый | |
| 64 | Б***0 | Болт М12.2х30.88.35 ГОСТ 7796-70 | |
| 65 | Ш***0 | Шайба 12Н 65Г ГОСТ 6402-70 | |
| 66 | Ш***8 | Шайба 12 ГОСТ 11371-68 | |
| 67 | Б***0 | Болт М12.2х20.58 ГОСТ 7796-70 | |
| 68 | М***7 | Угольник капота | |
| 69 | Г***0 | Гайка М12.5 ГОСТ 5915-70 | |
| 70 | М***8 | Угольник пола | |
| 71 | М***9 | Кронштейн крепления клапана | |
| 72 | 0***1 | Скоба | |
| 73 | 6***8 | Застежка в сборе | |
| 74 | 0***1 | Боковина капота задняя левая | |
| 75 | Г***0 | Гайка М8.5 ГОСТ 5915-70 | |
| 76 | Ш***0 | Шайба 8Н 65Г ГОСТ 6402-70 | |
| 77 | Б***0 | Болт М8.2х16.58 ГОСТ 7796-70 | |
| 78 | Ш***8 | Шайба 8 ГОСТ 11371-68 | |
| 79 | 0***1 | Пластина | |
| 80 | 0***3 | Боковой лист обшивки передний левый | |
| 81 | 0***4 | Боковина капота передняя левая | |
| 82 | 0***4 | Угольник капота передний | |
| 83 | 0***5 | Кронштейн угольника капота левый | |
| 84 | 0***4 | Боковой лист обшивки передний правый | |
| 85 | Б***0 | Болт М10.2х20.88.35 ГОСТ 7796-70 | |
| 86 | 0***6 | Кронштейн угольника капота правый | |
| 87 | М***8 | Палец | |
| 88 | М***2 | Лист левый | |
| 89 | Б***0 | Болт М6.2х14.58 ГОСТ 7798-70 | |
| 90 | Ш***0 | Шайба 6Т 65Г ГОСТ 6402-70 | |
| 91 | Б***0 | Болт М10.2х18.58 ГОСТ 7796-70 | |
| 92 | М***4 | Палец | |
| 93 | Ш***6 | Шплинт 3,2х18 ГОСТ 397-66 | |
| 94 | М***5 | Подножка | |
| 95 | М***6 | Бонка | |
| 96 | М***7 | Ручка | |
| 97 | Ш***8 | Шайба 14 ГОСТ 11371-68 | |
| 98 | М***2 | Кронштейн | |
| 99 | М***3 | Пружина | |
| 100 | Ш***0 | Шайба 8Т 65Г ГОСТ 6402-70 | |
| 101 | Б***0 | Болт М8.2х12.58 ГОСТ 7796-70 | |
| 102 | Г***0 | Гайка М6.5 ГОСТ 5915-70 | |
| 103 | М***1 | Кронштейн левый |
