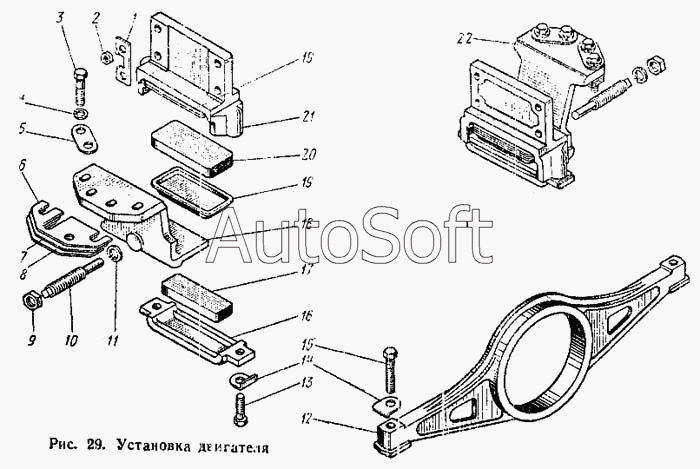

Каталог запасных частей к технике: АТЗ Т-4А (1996). Установка двигателя
10
22
21
20
19
18
17
16
16
15
14
13
12
11
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М04.02.001-1 | М***1 | Установка двигателя | |
| М04.02.002-1 | М***1 | Кронштейн правый в сборе | |
| М04.02.003-1 | М***1 | Кронштейн левый в сборе | |
| М04.02.004 | М***4 | Лапа крепления двигателя в сборе | |
| 1 | М***1 | Пластина отгибная | |
| 2 | Г***0 | Гайка М16.5 ГОСТ 5915-70 | |
| 3 | 0***7 | Болт специальный | |
| 4 | Ш***0 | Шайба 18ОТ 65Г ГОСТ 6402-70 | |
| 5 | 0***0 | Пластина | |
| 6 | 0***2 | Прокладка регулировочная | |
| 7 | 0***2 | Прокладка регулировочная | |
| 8 | 0***2 | Прокладка регулировочная | |
| 9 | Г***0 | Гайка М24х2.2а.А6 ГОСТ 5929-70 | |
| 10 | М***6 | Упор | |
| 11 | Ш***0 | Шайба 24Т 65Г ГОСТ 6402-70 | |
| 12 | М***1 | Опора двигателя передняя | |
| 13 | Б***0 | Болт М16.2х40.88.35 ГОСТ 7796-70 | |
| 14 | 0***7 | Шайба замковая | |
| 15 | Б***0 | Болт М16.2х75.88.35 ГОСТ 7795-70 | |
| 16 | М***7 | Крышка | |
| 17 | М***2 | Подушка нижняя | |
| 18 | М***1 | Кронштейн правый | |
| 19 | М***9 | Обойма подушки | |
| 20 | М***3 | Подушка верхняя | |
| 21 | М***1 | Лапа крепления двигателя | |
| 22 | М***1 | Кронштейн левый |
