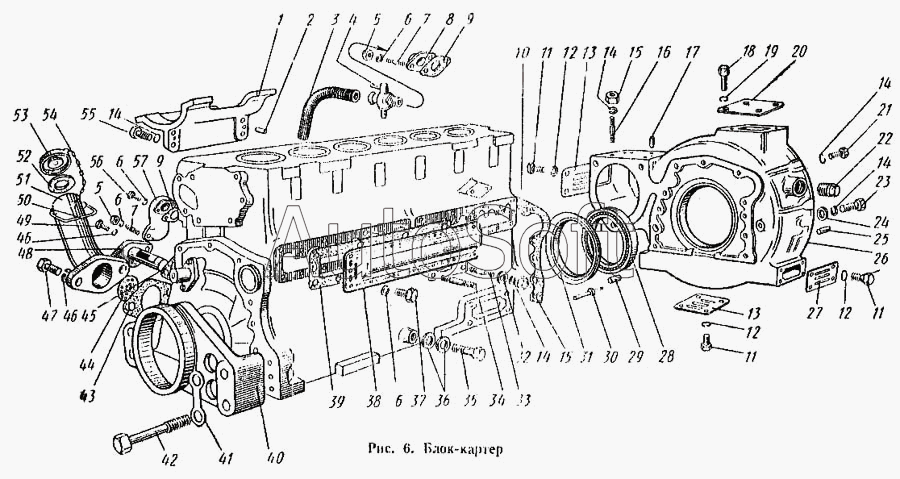

Каталог запасных частей к технике: АТЗ Т-4А (1996). Блок-картер
1
2
2
3
4
5
5
6
6
6
6
7
7
8
9
9
10
11
11
11
12
12
12
13
13
14
14
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01-01с1 | 0***1 | Блок-картер в сборе | |
| 03-01с3-1 | 0***1 | Картер маховика в сборе | |
| СМД1-01с11 | С***1 | Цепочка в сборе | |
| СМД7-01с4 | С***4 | Патрубок маслоналивной в сборе | |
| 1 | 0***2 | Кронштейн топливного насоса | |
| 2 | Ш***0 | Штифт 8С/3х20 ГОСТ 3128-70 | |
| 2 | Ш***0 | Штифт 8Сх20 ГОСТ 3128-70 | |
| 3 | 4***1 | Шланг слива воды | |
| 4 | К***0 | Кран Кр2 | |
| 5 | Г***0 | Гайка М8.2.А.6 ГОСТ 2524—70 | |
| 6 | Ш***0 | Шайба 8Н 65Г ГОСТ 6402-70 | |
| 7 | Ш***6 | Шпилька М8х18 Н 478-66 | |
| 8 | 0***0 | Фланец | |
| 9 | 6***6 | Прокладка | |
| 10 | 0***4 | Прокладка картера | |
| 11 | Б***0 | Болт М6.2х16.58 ГОСТ 7798-70 | |
| 12 | Ш***0 | Шайба 6Н 65Г ГОСТ 6402-70 | |
| 13 | 0***7 | Крышка люка | |
| 14 | Ш***0 | Шайба 12Н 65Г ГОСТ 6402-70 | |
| 15 | Г***0 | Гайка М12.2.А.6 ГОСТ 2524—70 | |
| 16 | Ш***6 | Шпилька М12х35 Н 480-66 | |
| 17 | Ш***0 | Штифт 10Сх25 ГОСТ 3128-70 | |
| 18 | Б***0 | Болт М16.2х32.58 ГОСТ 7796-70 | |
| 19 | Ш***0 | Шайба 16Н 65Г ГОСТ 6402-70 | |
| 20 | 0***9 | Крышка верхнего люка | |
| 21 | Б***0 | Болт М12.2х35.58 ГОСТ 7796-70 | |
| 22 | 4***1 | Пробка | |
| 23 | Б***0 | Болт М 12.2х45.58 ГОСТ 7796-70 | |
| 24 | Ш***8 | Шайба 12 ГОСТ 11371-68 | |
| 25 | Ш***6 | Штифт 13Пр1/3х26Н 507-66 | |
| 26 | 0***2 | Картер маховика | |
| 27 | 0***8 | Крышка люка | |
| 28 | М***6 | Манжета II-140 ОН 13-47-56 | |
| 29 | 0***4 | Втулка направляющая | |
| 30 | С***8 | Шпилька установочная в сборе | |
| 31 | 0***2 | Маслоотражатель | |
| 32 | Ш***6 | Шайба 13х24х2Н 495-66 | |
| 33 | Ш***6 | Шпилька М12х150 15/30 ГОСТ 11765-66 | |
| 34 | Ш***6 | Шпилька М12х180 15/36 ГОСТ 11765-66 | |
| 35 | 5***6 | Болт зажимной | |
| 36 | С***9 | Прокладка | |
| 37 | Б***0 | Болт М8.2х18.58 ГОСТ 7796-70 | |
| 38 | 6***1 | Крышка боковая | |
| 39 | 6***2 | Прокладка крышки | |
| 40 | 4***1 | Опора передняя | |
| 41 | 6***5 | Шайба замковая | |
| 42 | Б***0 | БолтМ16.2х110.58 ГОСТ 7795-70 | |
| 43 | С***6 | Прокладка патрубка | |
| 44 | С***5 | Сетка | |
| 45 | 6***4 | Прокладка | |
| 46 | Ш***0 | Шайба 10Н 65Г ГОСТ 6402-70 | |
| 47 | Б***0 | Болт М10.2х30.58 ГОСТ 7796-70 | |
| 48 | 0***А | Переключатель | |
| 49 | Б***0 | Болт М10.2х25.58 ГОСТ 7796-70 | |
| 50 | С***4 | Пружина крышки | |
| 51 | С***А | Патрубок маслоналивной | |
| 52 | С***2 | Прокладки крышки патрубка | |
| 53 | С***8 | Крышка патрубка | |
| 54 | Ц***6 | Цепочка 5х26=4Н 521-66 | |
| 55 | Б***0 | Болт М12.2х30.58 ГОСТ 7796-70 | |
| 56 | Б***0 | Болт М8.2х35.58 ГОСТ 7796-70 | |
| 57 | 0***3 | Патрубок подогревателя |
