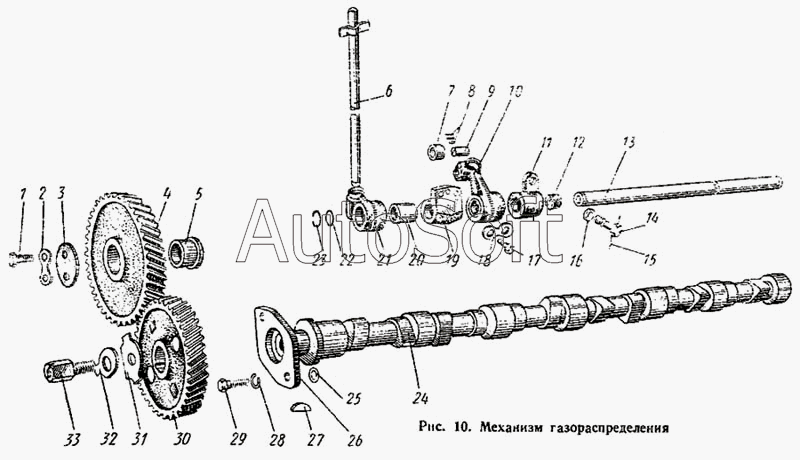

Каталог запасных частей к технике: АТЗ Т-4А (1996). Механизм газораспределения
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6-Т2-05с2-1 | 6***1 | Ось толкателей передняя в сборе | |
| 6Т2-05с3-1 | 6***1 | Ось толкателей задняя в сборе | |
| 6Т2-05с9 | 6***9 | Шестерня промежуточная Б сборе | |
| 1 | Б***0 | Болт М8.2х16.58 ГОСТ 7796-70 | |
| 2 | Ш***6 | Шайба замковая 119х24Н 502-66 | |
| 3 | С***6 | Шайба | |
| 4 | 6***3 | Шестерня промежуточная | |
| 5 | 0***7 | Втулка промежуточной шестерни | |
| 6 | 6***8 | Штанга толкателя в сборе | |
| 7 | 2***0 | Ролик толкателя коромысла | |
| 8 | 2***6 | Ролик игольчатый 1,5Х14, ГОСТ 6870-54 | |
| 9 | 2***4 | Ось ролика толкателя коромысла | |
| 10 | 2***2 | Толкатель с пятой и втулкой в сборе | |
| 11 | 0***0 | Опора оси толкателей маслоподводная | |
| 12 | П***7 | Пробка КГ3/8" ГОСТ 12721-67 | |
| 13 | 6***6 | Ось толкателей | |
| 14 | 6***1 | Болт специальные | |
| 15 | П***6 | Проволока диаметр 1х150 ГОСТ 3282-46 | |
| 16 | Ш***6 | Шайба 13х24х2Н 495-66 | |
| 17 | Б***0 | Болт М10.2х30.58 ГОСТ 7796-70 | |
| 18 | 6***5 | Шайба замковая | |
| 19 | 0***2 | Опора оси толкателей | |
| 20 | 6***8 | Втулка | |
| 21 | 2***0 | Толкатель в сборе | |
| 22 | 6***5 | Шайба | |
| 23 | К***8 | Кольцо Б22 ГОСТ 13942-68 | |
| 24 | 6***3 | Вал распределительный | |
| 25 | 0***0 | Шайба регулировочная | |
| 25 | 0***1 | Шайба регулировочная | |
| 26 | 4***4 | Шайба упорная | |
| 27 | Ш***8 | Шпонка 8х10 ГОСТ 8795-68 | |
| 28 | Ш***0 | Шайба пружинная 12Н 65Г ГОСТ 6402-70 | |
| 29 | Б***0 | Болт М12.2х40.88.35 ГОСТ 7796-70 | |
| 30 | 6***2 | Шестерня распределительного вала | |
| 31 | 0***7 | Шайба | |
| 32 | 0***5 | Шайба стопорная | |
| 33 | 0***1 | Болт-поводок |
