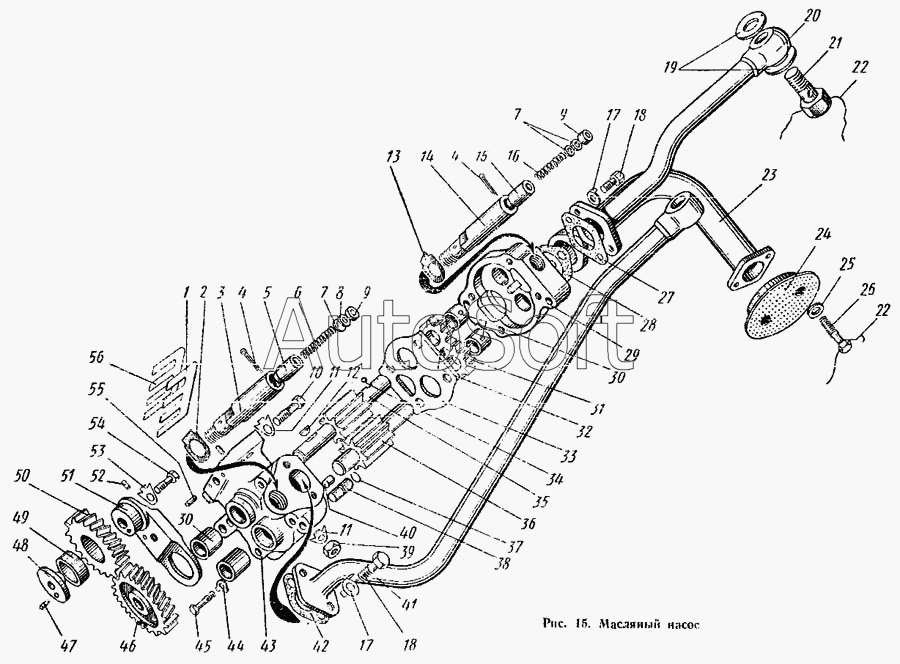

Каталог запасных частей к технике: АТЗ Т-4А (1996). Масляный насос
1
2
3
4
4
5
6
7
7
8
9
9
10
11
11
12
13
14
15
16
17
17
18
18
19
20
21
22
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01-09с10А | 0***А | Шестерня промежуточная привода масляного насоса в сборе | |
| 01-09с11А-1 | 0***1 | Ось промежуточной шестерни в сборе | |
| 01-09с2Б | 0***Б | Насос масляный в сборе | |
| 01-09с4Б | 0***Б | Корпус нагнетающей секции масляного насоса с втулками в сборе | |
| 01-09с5Б-1 | 0***1 | Корпус радиаторной секции масляного насоса с втулками в сборе | |
| 01-09с8Б | 0***Б | Клапан редукционный нагнетающей секции в сборе | |
| 01-09с9Б | 0***Б | Клапан предохранительный радиаторной секции в сборе | |
| 1 | 0***Б | Прокладка регулированная | |
| 2 | 0***А | Шайба стопорная | |
| 3 | 0***1 | Корпус редукционного клапана нагнетающей секции | |
| 4 | Ш***6 | Шплинт 4х3,6-005 ГОСТ 397-66 | |
| 5 | 0***А | Плунжер клапана | |
| 6 | 0***А | Пружина редукционного клапана | |
| 7 | 0***А | Шайба регулировочная | |
| 8 | 0***А | Шайба регулировочная | |
| 9 | 0***Б | Колпачок клапана | |
| 10 | 0***А | Болт М10Х40 | |
| 11 | Ш***6 | Шайба 10х16Н 499-66 | |
| 12 | Ш***8 | Шпонка сегментная 3х6,5 ГОСТ 8795-68 | |
| 13 | 0***6 | Шайба стопорная | |
| 14 | 0***1 | Корпус предохранительного клапана радиатор ной секции | |
| 15 | 0***1 | Клапан предохранительный | |
| 16 | 0***А | Пружина клапана | |
| 17 | 0***2 | Шайба стопорная | |
| 18 | Б***0 | Болт М8.2х18.58 ГОСТ 7796-70 | |
| 19 | С***9 | Прокладка | |
| 20 | 0***1 | Труба радиаторной секции в сборе | |
| 21 | 5***6 | Болт зажимной | |
| 22 | П***6 | Проволока диаметр 1,2х160 ГОСТ 3282-46 | |
| 23 | 0***А | Труба впускная в сборе | |
| 24 | 0***А | Заборник масляного насоса в сборе | |
| 25 | Ш***6 | Шайба 8,5х16х1,5 Н 495—66 | |
| 26 | Б***0 | Болт М8.2х30.58 ГОСТ 7796-70 | |
| 27 | 0***А | Прокладка | |
| 28 | 0***А | Прокладка впускной трубы | |
| 29 | 0***1 | Корпус радиаторной секции масляного насоса | |
| 30 | 0***А | Втулка валика масляного насоса | |
| 31 | 0***1 | Шестерня ведомая радиаторной секции | |
| 32 | 0***1 | Шестерня ведущая радиаторной секции | |
| 33 | 0***Б | Проставка масляного насоса | |
| 34 | Б***0 | Б V 4мм Н ГОСТ 3722-60 | |
| 35 | 0***А | Шестерня ведущая нагнетающей секции в сборе | |
| 36 | 0***А | Шестерня ведомая нагнетающей секции в сборе | |
| 37 | 0***5 | Кольцо пружинное | |
| 38 | 0***4 | Штифт | |
| 39 | Г***0 | Гайка М10.2.А.6 ГОСТ 2524-70 | |
| 40 | 0***1 | Втулка установочная | |
| 41 | 0***1 | Труба нагнетающей секции в сборе | |
| 42 | 0***А | Прокладка в сборе | |
| 43 | 0***Б | Корпус нагнетающей секции масляного насоса | |
| 44 | 0***1 | Шайба стопорная | |
| 45 | Б***0 | Болт М8.2х70.58 ГОСТ 7796-70 | |
| 46 | 0***А | Шестерня ведомая привода масляного насоса | |
| 47 | Ш***6 | Штифт 4С/3х10Н 507-66 | |
| 48 | 0***А | Фланец упорный промежуточной шестерни | |
| 49 | 0***А | Втулка промежуточной шестерни масляного насоса | |
| 50 | 0***А | Шестерня промежуточная привода масляного насоса | |
| 51 | 0***1 | Ось промежуточной шестерни | |
| 52 | 0***А | Заглушка | |
| 53 | 0***6 | Шайба стопорная | |
| 54 | 0***3 | Болт М8Х35 | |
| 55 | Ш***0 | Штифт 5С/3х16 ГОСТ 3128-60 | |
| 56 | 0***2 | Прокладка регулировочная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
