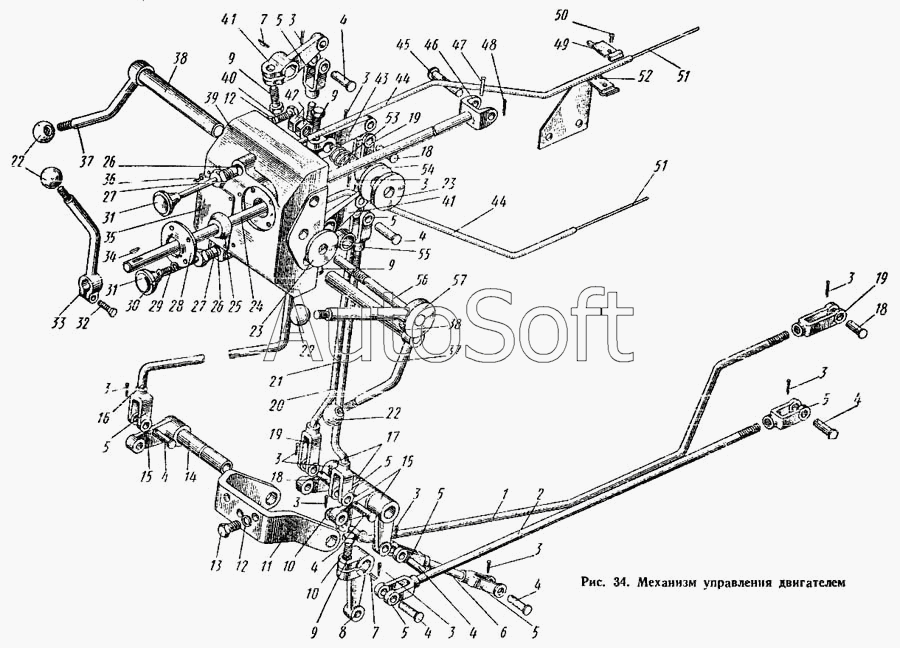

Каталог запасных частей к технике: АТЗ Т-4А (1996). Механизм управления двигателем
1
2
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
6
7
7
8
9
9
9
9
10
10
11
12
12
13
14
15
15
16
17
18
18
18
19
19
19
20
21
22
22
22
23
23
24
25
26
26
27
27
28
29
30
31
31
32
33
34
35
36
37
37
38
38
39
40
41
41
42
43
44
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М04.20.001-1 | М***1 | Управление двигателем | |
| М04.20.004-1 | М***1 | Мостик верхний в сборе | |
| М04.20.006А | М***А | Тяга с шайбой и вилкой в сборе | |
| М04.20.007А | М***А | Тяга с вилкой в сборе | |
| М04.20.010 | М***0 | Рычаг с валиком в сборе | |
| М04.20.011А | М***А | Тяга М04.20.145Ас вилкой в сборе | |
| М04.20.012-1 | М***1 | Мостик переходной в сборе | |
| М04.20.014 | М***4 | Тяга М04.20.141 с вилкой в сборе | |
| М04.20.015 | М***5 | Рычаг в сборе (М04.20.138-2 шт.) сварной узел | |
| М04.20.016А | М***А | Тяга М04.20.142А с вилкой в сборе | |
| М04.20.018 | М***8 | Тяга М04.20.107 с вилкой в сборе | |
| М04.20.019-1 | М***1 | Валик декомпрессора с осью в сборе | |
| М04.20.020 | М***0 | Рычаг в сборе (М04.20.132-2шт.) | |
| М04.20.021 | М***1 | Рычаг редуктора с валиком в сборе | |
| М04.20.022А | М***А | Рычаг регулятора с валиком в сборе | |
| М04.20.023 | М***3 | Рычаг бендикса с валиком в сборе | |
| М04.20.032-1 | М***1 | Кронштейн опорный с винтом и накладкой в сборе | |
| М04.20.033 | М***3 | Тяга управления карбюратором в сборе | |
| М04.20.034 | М***4 | Тяга с кнопкой со стержнем в сборе | |
| М04.20.036 | М***6 | Оболочка тяги управления карбюратором в сборе | |
| 1 | М***А | Тяга | |
| 2 | М***1 | Тяга | |
| 3 | Ш***6 | Шплинт 2,5х14 ГОСТ 397-66 | |
| 4 | Т***5 | Ось специальная | |
| 5 | М***4 | Вилка | |
| 6 | М***7 | Тяга | |
| 7 | Ш***5 | Шпонка 4х6,5 | |
| 8 | М***3 | Рычаг | |
| 9 | Б***0 | Болт М10.2х25.88.35 ГОСТ 7796-70 | |
| 10 | Ш***8 | Шайба 8 ГОСТ 11371-68 | |
| 11 | М***1 | Кронштейн | |
| 12 | Ш***0 | Шайба 10ОТ 65Г ГОСТ 6402-70 | |
| 13 | Б***0 | Болт М10.2х20.88.35 ГОСТ 7796-70 | |
| 14 | М***9 | Валик | |
| 15 | М***2 | Рычаг | |
| 16 | М***А | Тяга | |
| 17 | М***8 | Рычаг | |
| 18 | 5***5 | Ось | |
| 19 | 0***А | Вилка | |
| 20 | М***А | Тяга | |
| 21 | М***А | Тяга | |
| 22 | 5***7 | Рукоятка рычага | |
| 23 | 5***5 | Прокладка | |
| 24 | М***1 | Валик | |
| 25 | М***1 | Опора шаровая | |
| 26 | М***0 | Трубка оболочки | |
| 27 | М***9 | Корпус трубки | |
| 28 | М***1 | Фланец | |
| 29 | Ш***0 | Шайба 6Т 65Г ГОСТ 6402-70 | |
| 30 | В***2 | Винт II М6.2х14.58 ГОСТ 1489-62 | |
| 31 | М***1 | Стержень тяги управления карбюратором | |
| 32 | Б***0 | Болт М8.2х20.58 ГОСТ 7796-70 | |
| 33 | М***4 | Рычаг | |
| 34 | Ш***5 | Шпонка 3х5 | |
| 35 | М***1 | Табличка | |
| 36 | З***8 | Заклепка 2х10 ГОСТ 10299-68 | |
| 37 | М***5 | Рычаг | |
| 38 | М***7 | Валик | |
| 39 | М***1 | Корпус | |
| 40 | Б***0 | Болт М10.2х30.88.35 ГОСТ 7796-70 | |
| 41 | М***4 | Рычаг | |
| 42 | Г***0 | Гайка М12.5 ГОСТ 5927-70 | |
| 43 | М***8 | Рычаг | |
| 44 | М***9 | Оболочка троса | |
| 45 | М***6 | Ось | |
| 46 | М***9 | Вилка | |
| 47 | М***7 | Заклепка 4х24 | |
| 48 | Ш***6 | Шплинт 4х25 ГОСТ 397-66 | |
| 49 | М***1 | Накладка кронштейна | |
| 50 | В***2 | Винт II М4.2х8.58 ГОСТ 1489-62 | |
| 51 | М***1 | Тяга управления карбюратором | |
| 52 | М***1 | Кронштейн опорный | |
| 53 | А***Б | Пружина | |
| 54 | М***2 | Втулка | |
| 55 | М***2 | Втулка распорная | |
| 56 | М***0 | Валик | |
| 57 | М***1 | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
