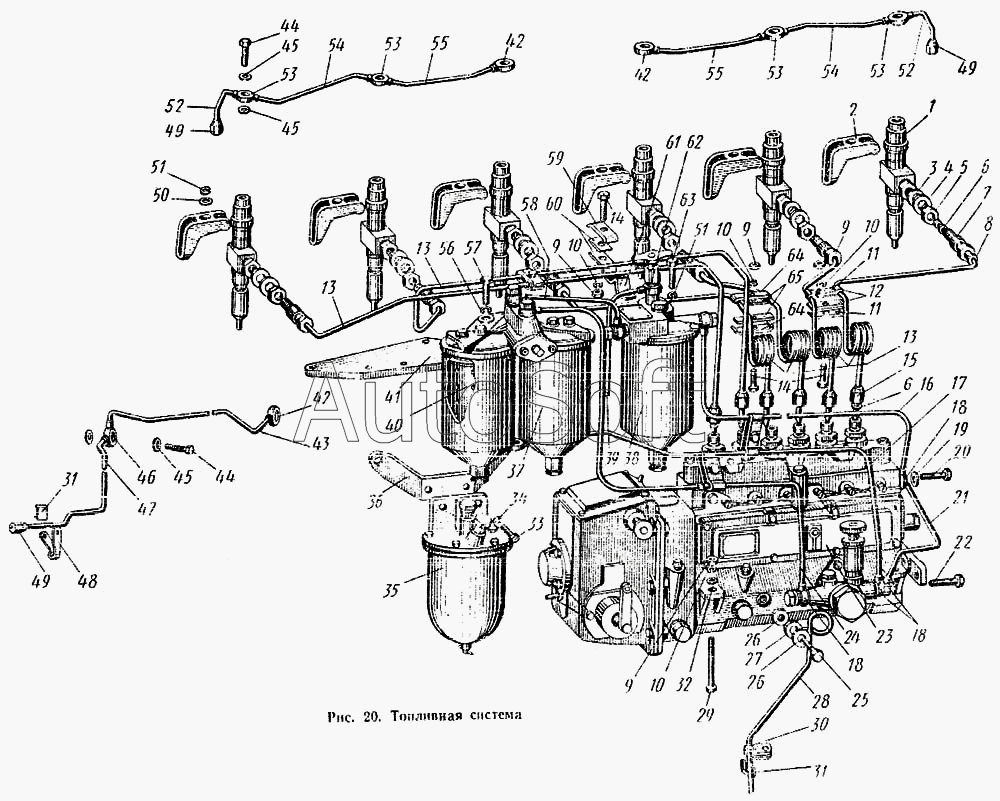

Каталог запасных частей к технике: АТЗ Т-4А (1996). Топливная система
38
47
46
45
45
45
44
44
43
42
42
42
41
40
39
48
37
36
35
34
33
32
31
31
30
57
65
64
64
63
62
61
60
59
58
29
56
55
55
54
54
53
53
53
53
52
52
51
51
50
49
49
49
1
10
10
10
10
9
9
9
9
8
7
6
6
5
4
3
2
11
11
20
28
27
26
26
25
24
23
22
21
19
18
18
18
17
16
15
14
14
13
13
13
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01-15с13А | 0***А | Топливопровод слива в сборе | |
| 01-15с14Б | 0***Б | Топливопровод от головки цилиндров к баку | |
| 03-15с14 | 0***4 | Топливопровод от помпы к фильтрам | |
| 03-15с23А | 0***А | Топливопровод от фильтра к насосу | |
| 03-15с25А | 0***А | Топливопровод от насоса к подкачивающему насосу | |
| 03-15с26-1 | 0***1 | Топливопровод между фильтрами | |
| 03-15с27-1 | 0***1 | Трубка дренажная в сборе | |
| 03-15с28 | 0***8 | Топливопровод от фильтра грубой очистки к подкачивающему насосу | |
| 41-15с29 | 4***9 | Трубка вентиля в сборе | |
| 1 | 6***1 | Форсунка в сборе | |
| 2 | 0***3 | Скоба крепления форсунки | |
| 3 | 0***2 | Кольцо резиновое | |
| 4 | 0***8 | Шайба | |
| 5 | Г***2 | Гайка М18х1,5.2а.А.6 ГОСТ 2526-62 | |
| 6 | С***8 | Кольцо нажимное | |
| 7 | 0***1 | Штуцер | |
| 8 | 0***1 | Кольцо сальника | |
| 9 | Г***0 | Гайка М8.2.А.6 ГОСТ 2524-70 | |
| 10 | Ш***0 | Шайба 8Н 65Г ГОСТ 6402-70 | |
| 11 | 0***5 | Планка зажимная | |
| 12 | 0***6 | Прокладка | |
| 13 | 0***1 | Топливопровод СВН-СВ У 7х2вн.х900 ГОСТ 8519-65 | |
| 14 | Б***0 | Болт М8.2х25.58 ГОСТ 7796-70 | |
| 15 | С***Б | Гайка накидная | |
| 16 | 0***А | Трубка от фильтров к насосу | |
| 17 | 0***8 | Трубка от фильтра грубой очистки к помпе | |
| 18 | С***8 | Угольник поворотный | |
| 19 | С***9 | Прокладка | |
| 20 | 1***0 | Болт поворотного угольника | |
| 21 | 0***А | Трубка от насоса к помпе | |
| 22 | С***6 | Болт крепления | |
| 23 | 0***1 | Топливный насос 6ТН-9Х10-03 с регулятором в сборе | |
| 24 | 0***5 | Трубка от помпы к фильтрам | |
| 25 | 0***3 | Болт-жиклер | |
| 26 | 1***9 | Прокладка | |
| 27 | 1***8 | Угольник поворотный | |
| 28 | 0***1 | Трубка дренажная | |
| 29 | Б***0 | Болт М8.2х80.58 ГОСТ 7795-70 | |
| 30 | 0***0 | Хомут | |
| 31 | 0***1 | Прокладка | |
| 32 | 0***9 | Шайба специальная | |
| 33 | Б***0 | Болт М10.2х25.58 ГОСТ 7796-70 | |
| 34 | Ш***0 | Шайба 10Н 65Г ГОСТ 6402-70 | |
| 35 | Ф***1 | Фильтр грубой очистки | |
| 36 | 0***3 | Кронштейн | |
| 37 | Э***2 | Фильтр тонкой очистки топлива 2ТФ-3 с краном | |
| 38 | Э***2 | Фильтр тонкой очистки топлива ТФ-3 | |
| 39 | 4***2 | Трубка вентиля | |
| 40 | Э***1 | Фильтрующий элемент | |
| 41 | 0***А | Плита | |
| 42 | С***6 | Угольник поворотный | |
| 43 | 0***6 | Трубка | |
| 44 | С***0 | Болт зажимной | |
| 45 | 4***6 | Прокладка | |
| 46 | 0***2 | Угольник поворотный двойной | |
| 47 | 0***7 | Трубка от головки блока цилиндров к баку | |
| 48 | 4***0 | Хомут | |
| 49 | Г***) | Гайка М12х1,25-20 (нестандартная) | |
| 50 | 0***2 | Шайба скобы крепления форсунки | |
| 51 | Ш***0 | Шайба 14Н 65Г ГОСТ 6402-70 | |
| 52 | 0***А | Трубка слива | |
| 53 | С***7 | Угольник двойной | |
| 54 | 0***А | Трубка слива | |
| 55 | 0***1 | Трубка слива | |
| 56 | Ш***0 | Шайба 12Н 65Г ГОСТ 6402-70 | |
| 57 | Б***0 | Болт М12.2х30.58 ГОСТ 7796-70 | |
| 58 | 0***1 | Трубка между фильтрами | |
| 59 | 1***1 | Планка зажима | |
| 60 | 1***1 | Прокладка | |
| 61 | 0***4 | Планка | |
| 62 | 4***4 | Угольник поворотный | |
| 63 | Б***0 | Болт М14.2х30.58 ГОСТ 7796-70 | |
| 64 | 0***2 | Планка зажима | |
| 65 | 0***3 | Прокладка |
