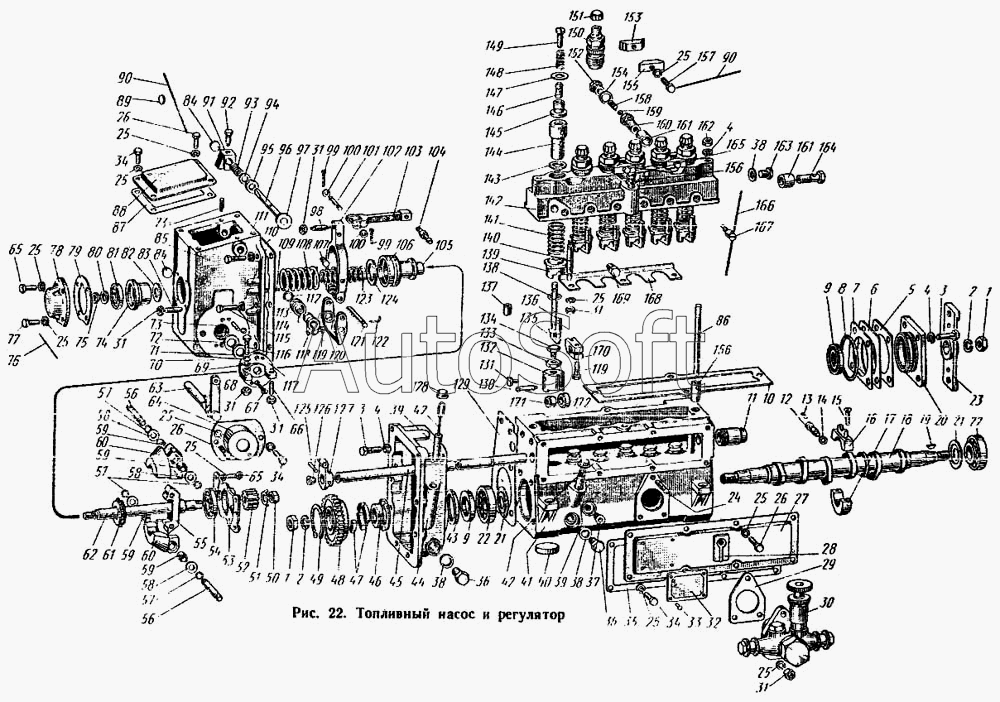

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 03-16с2 | 0***2 | Насос топливный в сборе | |
| 03-17с2 | 0***2 | Корпус регулятора в сборе | |
| 17-с3-3 | 1***3 | Валик регулятора с крестовиной в сборе | |
| 17-с8-2 | 1***2 | Муфта регулятора в сборе | |
| 41-А16с15-1 | 4***1 | Плунжерная пара в сборе | |
| 41-А16с16 | 4***6 | Клапан нагнетательный в сборе | |
| 41-А16с18 | 4***8 | Указатель уровня масла в сборе | |
| 41-А17с1 | 4***1 | Регулятор типа РВ880 в сборе | |
| 41-А17с9-1 | 4***1 | Валик регулятора в сборе | |
| В2.80.16.085-2 | В***2 | Муфта регулятора упругая | |
| 1 | Г***0 | Гайка М14х1,5.2а.5 ГОСТ 5915-70 | |
| 2 | Ш***0 | Шайба 14Н 65Г ГОСТ 6402-70 | |
| 3 | Б***0 | Болт М10.2х25.58 ГОСТ 7796-70 | |
| 4 | Ш***0 | Шайба 10Н 65Г ГОСТ 6402-70 | |
| 5 | 0***3 | Прокладка регулировочная | |
| 6 | 0***4 | Прокладка регулировочная | |
| 7 | 0***5 | Прокладка регулировочная | |
| 8 | 0***8 | Кольцо | |
| 9 | М***6 | Манжета I-I-20 ОН 13-47-56 | |
| 10 | 0***9 | Прокладка головки насоса | |
| 11 | 0***3 | Колпак рейки | |
| 12 | 0***2 | Винт стопорный | |
| 13 | 0***1 | Стопор винта | |
| 14 | 0***7 | Прокладка | |
| 15 | 0***1 | Винт стяжной | |
| 16 | 0***6 | Половина опоры верхняя | |
| 17 | 0***7 | Половина опоры нижняя | |
| 18 | 0***2 | Вал кулачковый | |
| 19 | Ш***8 | Шпонка сегментная 4х6,5 ГОСТ 8795-68 | |
| 20 | 0***3 | Крышка подшипника | |
| 21 | 1***1 | Маслоотражатель шарикоподшипника | |
| 22 | П***Г | Подшипник роликовый конический 7204 К1 ГОСТ 333-59 | |
| 23 | 0***9 | Вилка | |
| 24 | 1***8 | Шпилька | |
| 25 | Ш***0 | Шайба 6Н 65Г ГОСТ 6402-70 | |
| 26 | Б***0 | Болт 3М6.2х14.58 ГОСТ 7798-70 | |
| 27 | 0***1 | Крышка люка | |
| 28 | 1***2 | Щиток сапуна | |
| 29 | 1***8 | Прокладка | |
| 30 | 1***Б | Насос подкачивающий в сборе | |
| 31 | Г***0 | Гайка М6.5А.6 ГОСТ 5915-70 | |
| 32 | 0***7 | Табличка | |
| 33 | 3***8 | 3аклепка 2,5х6-055 ГОСТ 10299-68 | |
| 34 | Б***0 | Болт М6.2х14.58 ГОСТ 7798-70 | |
| 35 | 0***0 | Прокладка крышки люка | |
| 36 | 1***4 | Пробка | |
| 37 | 1***А | Пробка | |
| 38 | 1***0 | Прокладка | |
| 39 | 4***6 | Втулка направляющая | |
| 40 | 1***4 | Пробка корпуса | |
| 41 | 0***1 | Корпус топливного насоса | |
| 42 | 4***9 | Стержень указателя уровня масла | |
| 43 | Л***1 | Втулка подшипника | |
| 44 | 0***4 | Фланец крепления регулятора | |
| 45 | 0***5 | Рейка | |
| 46 | В***5 | Втулка шестерни | |
| 47 | 2***Б | Сухарь | |
| 48 | В***2 | Шестерня кулачкового вала | |
| 49 | В***7 | Кольцо упорное | |
| 50 | 1***1 | Гайка валика регулятора | |
| 51 | 1***Б | Шайба валика регулятора | |
| 52 | 1***А | Шестерня валика регулятора | |
| 53 | 1***Г | Гнездо шарикоподшипника | |
| 54 | Ш***4 | Шарикоподшипник 46203 ГОСТ 831-54 | |
| 55 | 1***4 | Крестовина грузов | |
| 56 | 1***3 | Ось груза регулятора | |
| 57 | 1***9 | Кольцо стопорное | |
| 58 | 1***А | Шайба оси груза | |
| 59 | 1***2 | Втулка груза | |
| 60 | 1***А | Груз регулятора | |
| 61 | Ш***4 | Шарикоподшипник 8202 ГОСТ 6874-54 | |
| 62 | 1***3 | Валик регулятора | |
| 63 | 1***А | Валях с рычагом | |
| 64 | 1***3 | Крышка упора | |
| 65 | Б***0 | Болт М6.2х16.58 ГОСТ 7798-70 | |
| 66 | 1***3 | Шпилька-ограничитель выключения подачи | |
| 67 | В***2 | Винт М6.2х12.58 ГОСТ 1490-62 | |
| 68 | 1***1 | Прокладка регулировочная | |
| 69 | 1***1 | Прокладка регулировочная | |
| 70 | 1***2 | Прокладка регулировочная | |
| 71 | 1***8 | Кольцо сальника | |
| 72 | 1***7 | Обойма сальника | |
| 73 | 1***9 | Штифт цилиндрический | |
| 74 | 1***А | Седло пружины регулятора | |
| 75 | Г***0 | Гайка М8.2.А.6 ГОСТ 5929-70 | |
| 76 | П***6 | Проволока диаметр 0,8х280 ГОСТ 3282-46 | |
| 77 | Б***0 | Болт 3М6.2х16.58 ГОСТ 7798-70 | |
| 78 | 1***6 | Крышка регуляторе задняя | |
| 79 | 1***5 | Прокладка | |
| 80 | 1***4 | Шайба замковая | |
| 81 | Ш***7 | Шарикоподшипник 200 ГОСТ 8338-57 | |
| 82 | 1***0 | Прокладка регулировочная | |
| 82 | 1***А | Прокладка регулировочная | |
| 83 | 1***А | Жесткий упор | |
| 84 | З***7 | Заглушка 16 ГОСТ 3111-67 | |
| 85 | 0***1 | Корпус регулятора | |
| 86 | Л***А | Шпилька | |
| 87 | 1***1 | Прокладка | |
| 88 | 1***3 | Крышка корпуса регулятора верхняя | |
| 89 | П***6 | Пломба 8х10Н 504-66 | |
| 90 | П***6 | Проволока диаметр 0,8х400 ГОСТ 3282-46 | |
| 91 | 4***1 | Призма валика обогатителя | |
| 92 | 1***1 | Винт призмы | |
| 93 | 1***2 | Пружина | |
| 94 | 1***1 | Шайба сальника валика обогатителя | |
| 95 | 1***4 | Сальник валика обогатителя | |
| 96 | 1***3 | Валик обогатителя | |
| 97 | 1***2 | Ручка валика обогатителя | |
| 98 | 1***А | Болт вилки | |
| 99 | Ш***6 | Шплинт 2х12-005 ГОСТ 397-66 | |
| 100 | 1***0 | Шайба пальца | |
| 101 | 1***А | Ось вилки короткая | |
| 102 | 1***1 | Вилка тяги регулятора | |
| 103 | 1***5 | Тяга регулятора | |
| 104 | 1***3 | Кулачок тяги регулятора | |
| 105 | 1***2 | Втулка муфты | |
| 106 | 1***2 | Муфта регулятора | |
| 107 | 1***А | Штырь вилки | |
| 108 | 1***А | Пружина регулятора наружная | |
| 109 | 1***2 | Штифт установочный | |
| 110 | Ш***0 | Шайба 8Н 65Г ГОСТ 6402-70 | |
| 111 | Б***0 | Болт 3М8.2х25.58 ГОСТ 7796-70 | |
| 112 | 1***А | Кольцо замковое | |
| 113 | 1***Б | Пружина кронштейна | |
| 114 | 1***7 | Прокладка | |
| 115 | Б***0 | Болт М8.2х25.58 ГОСТ 7796-70 | |
| 116 | 1***1 | Болт регулировочный | |
| 117 | 1***2 | Шайба упора | |
| 118 | 1***4 | Втулка пружины | |
| 119 | Б***0 | Бслт М6.2х20.58 ГОСТ 7798-70 | |
| 120 | 1***1 | Кронштейн вилки тяги регулятора | |
| 121 | 1***2 | Ось кронштейна | |
| 122 | 8***9 | Шплинт | |
| 123 | 1***А | Пружина регулятора внутренняя | |
| 124 | 1***7 | Прокладка регулировочная | |
| 125 | 1***7 | Штифт цилиндрический | |
| 126 | 4***5 | Заглушка рейки | |
| 127 | 1***А | Поводок рейки | |
| 128 | 4***8 | Колпачок указателя уровня масла | |
| 129 | 1***А | Прокладка | |
| 130 | В***2 | Ось ролика толкателя | |
| 131 | В***3 | Фиксатор толкателя | |
| 132 | 8***А | Корпус толкателя | |
| 133 | 1***8 | Контргайка болта толкателя | |
| 134 | 1***9 | Болт толкателя | |
| 135 | 1***Б | Поводок плунжера | |
| 136 | 4***9 | Плунжер топливного насоса | |
| 137 | 1***6 | Втулка распорная | |
| 138 | 1***А | Кольцо замковое плунжера | |
| 139 | 4***6 | Тарелка пружины плунжера | |
| 140 | 1***А | Шпилька | |
| 141 | 1***Г | Пружина плунжера | |
| 142 | 0***1 | Головка топливного насоса | |
| 143 | 1***2 | Прокладка | |
| 144 | 4***1 | Втулка плунжера | |
| 145 | 1***5 | Седло нагнетательное клапана | |
| 146 | 4***3 | Клапан нагнетательный | |
| 147 | 1***2 | Прокладка седла нагнетательного клапана | |
| 148 | 1***А | Пружина нагнетательного клапана | |
| 149 | 0***А | Уменьшитель объема | |
| 150 | 1***Б | Штуцер нажимной | |
| 151 | 1***3 | Гайка-колпачок | |
| 152 | 1***8 | Пробка перепускного клапана | |
| 153 | 1***Б | Зажим задний | |
| 154 | 1***9 | Прокладка | |
| 155 | 1***Б | Зажим передний | |
| 156 | 1***3 | Штифт установочный | |
| 157 | Б***0 | Болт 3М8.2х30.58 ГОСТ 7796-70 | |
| 158 | 1***7 | Пружина перепускного клапана | |
| 159 | Ш***0 | Шарик III 7,144мм Н ГОСТ 3722-60 | |
| 160 | 4***6 | Корпус перепускного клапана | |
| 161 | 1***5 | Защитная втулка | |
| 162 | Г***0 | Гайка М10.2хА.6 ГОСТ 2524-70 | |
| 163 | 1***4 | Пробка головки насоса | |
| 164 | 1***0 | Болт поворотного угольника | |
| 165 | Б***0 | Болт М8.2х60.58 ГОСТ 7795-70 | |
| 166 | П***6 | Проволока диаметр 0,8х160 ГОСТ 3282-46 | |
| 167 | 1***А | Винт установочный | |
| 168 | 0***8 | Планка упора | |
| 169 | П***7 | Пробка КГ 1/4" ГОСТ 12720-67 | |
| 170 | 1***А | Хомутик | |
| 171 | 1***А | Втулка ролика | |
| 172 | 1***5 | Ролях толкателя плунжера |
