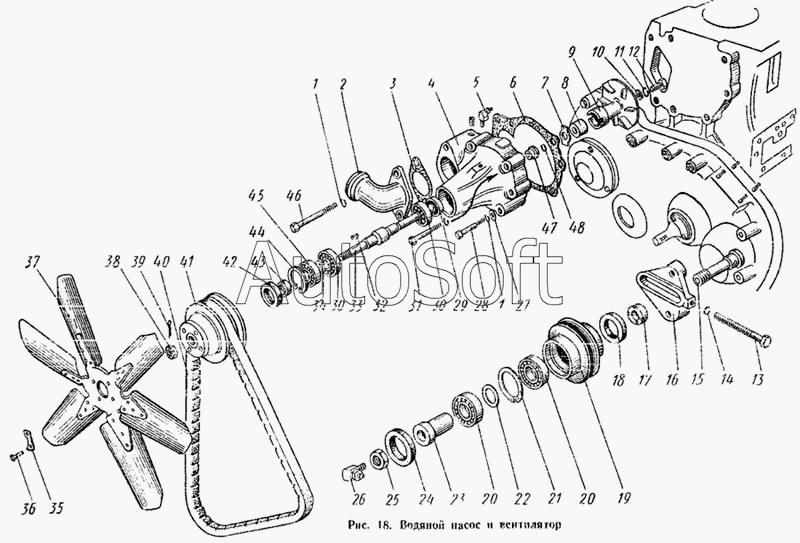

Каталог запасных частей к технике: АТЗ Т-4А (1996). Водяной насос и вентилятор
36
24
25
26
27
28
29
30
30
31
32
33
34
35
23
37
38
39
40
41
42
43
44
45
46
47
48
11
1
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01-13с3-2А | 0***А | Насос водяной в сборе | |
| 01-13с4 | 0***4 | Крыльчатка водяного насоса в сборе | |
| 03-13с5-1 | 0***1 | Ролик натяжной в сборе | |
| 1 | Ш***0 | Шайба 10Н 65Г ГОСТ 6402-70 | |
| 2 | 0***2 | Патрубок водяной | |
| 3 | 6***3 | Прокладка патрубка | |
| 4 | 0***1 | Корпус водяного насоса | |
| 5 | М***6 | Масленка III-А1-45 ГОСТ 1303-56 | |
| 6 | 0***6 | Прокладка | |
| 7 | 1***А | Шайба уплотняющая | |
| 8 | 0***5 | Манжета в сборе | |
| 9 | 0***4 | Крыльчатка водяного насоса | |
| 10 | 0***2 | Шайба | |
| 11 | Ш***0 | Шайба 8Н 65Г ГОСТ 6402-70 | |
| 12 | Б***0 | Болт М8.2х25.58 ГОСТ 7796-70 | |
| 13 | 4***0 | Болт натяжной | |
| 14 | Ш***0 | Шайба 14Н 65Г ГОСТ 6402-70 | |
| 15 | 0***8 | Ось натяжного ролика | |
| 16 | 0***0 | Кронштейн натяжного ролика | |
| 17 | 0***1 | Втулка | |
| 18 | М***6 | Манжета I-I-50 ОН 13-47-56 | |
| 19 | Р***й | Ролик натяжной | |
| 20 | Ш***7 | Шарикоподшипник 207 ГОСТ 8338-57 | |
| 21 | С***1 | Кольцо установочное | |
| 22 | 0***3 | Кольцо установочное | |
| 23 | 0***1 | Ступица | |
| 24 | М***6 | Манжета I-I-55 ОН 13-47-56 | |
| 25 | Г***0 | Гайка М24х2.2а.А.6 ГОСТ 5916-70 | |
| 26 | М***6 | Масленка III-А1-90 ГОСТ 1303-56 | |
| 27 | Ш***6 | Шайба 11х22х2 Н 495-66 | |
| 28 | Б***0 | Болт М10.2х65.58 ГОСТ 7795-70 | |
| 29 | М***6 | Манжета I-I-20 ОН 13-47-56 | |
| 30 | Ш***7 | Шарикоподшипник 305 ГОСТ 8338-57 | |
| 31 | Б***0 | Болт М10.2х60.58 ГОСТ 7795-70 | |
| 32 | Ш***8 | Шпонка сегментная 5х7,5 ГОСТ 8795-68 | |
| 33 | 0***5 | Вал | |
| 34 | 0***7 | Кольцо распорное | |
| 35 | 0***8 | Шайба замковая | |
| 36 | Б***0 | Болт М10.2х18.58 ГОСТ 7796-70 | |
| 37 | 0***2 | Вентилятор в сборе | |
| 38 | 0***8 | Гайка М20Х1,5 | |
| 39 | Ш***6 | Шплинт 4х28-005 ГОСТ 397-66 | |
| 40 | 1***1 | Ремень вентиляторный | |
| 41 | 0***1 | Шкив вентилятора двухручьевой | |
| 42 | М***6 | Манжета I-I-40 ОН 13-47-56 | |
| 43 | 0***6 | Втулка | |
| 44 | С***9 | Кольцо стопорное | |
| 45 | Ш***7 | Шарикоподшипник 304 ГОСТ 8338-57 | |
| 46 | Б***0 | Болт М10.2х105.58 ГОСТ 7795-70 | |
| 47 | С***6 | Втулка опорная | |
| 48 | С***7 | Кольцо стопорное сальника |
