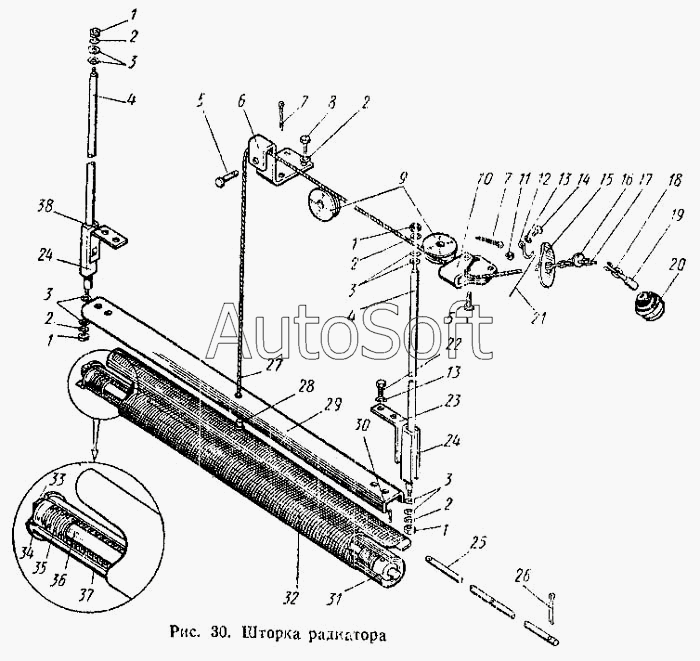

Каталог запасных частей к технике: АТЗ Т-4А (1996). Шторка радиатора
1
1
1
1
1
2
2
2
2
2
3
3
3
3
4
4
5
5
6
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
7
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.04.010-4 | 0***4 | Цепь с кольцом и осью рукоятки в сборе | |
| М0.04.001-1 | М***1 | Установка шторки радиатора | |
| М0.04.002 | М***2 | Шторка в сборе | |
| М04.04.003 | М***3 | Угольник левый в сборе | |
| М04.04.004 | М***4 | Угольник правый в сборе | |
| М04.04.005 | М***5 | Трос с наконечником в сборе | |
| М04.04.006 | М***6 | Валик со шторкой в сборе | |
| М04.04.007 | М***7 | Труба в сборе | |
| М04.04.008 | М***8 | Пружина в сборе | |
| М04.04.012 | М***2 | Кронштейн в сборе | |
| М04.04.013-1 | М***1 | Кронштейн в сборе | |
| 1 | Г***0 | Гайка М8.5 ГОСТ 5915-70 | |
| 1 | Ш***6 | Шплинт 2,5х14 ГОСТ 397-66 | |
| 2 | Ш***0 | Шайба 8Т 65Г ГОСТ 6402-70 | |
| 3 | Ш***8 | Шайба 8 ГОСТ 11371-68 | |
| 4 | М***1 | Стержень направляющий | |
| 5 | 5***5 | Ось | |
| 6 | М***2 | Кронштейн | |
| 7 | Ш***4 | Шплинт 2,5Х14 | |
| 8 | Б***0 | Болт М8.2х20.58-010 ГОСТ 7796-70 | |
| 9 | М***2 | Ролик | |
| 10 | М***2 | Кронштейн | |
| 11 | Г***0 | Гайка М6.5 ГОСТ 5915-70 | |
| 12 | 0***2 | Крючок | |
| 13 | Ш***0 | Шайба 6Т 65Г ГОСТ 6402-70 | |
| 14 | Б***0 | Болт М6.2х20.58 ГОСТ 7798-70 | |
| 15 | 0***3 | Накладка | |
| 16 | 0***3 | Фиксатор | |
| 17 | 0***2 | Цепь | |
| 18 | 0***0 | Кольцо цепи | |
| 19 | 0***1 | Ось рукоятки | |
| 20 | А***9 | Рукоятка рычага переключения скоростей | |
| 21 | П***6 | Проволока диаметр 1х230 ГОСТ 3282-46 | |
| 22 | Б***0 | Болт М6.2х14.58 ГОСТ 7798-70 | |
| 23 | М***5 | Угольник правый | |
| 24 | М***5 | Направляющая | |
| 25 | М***3 | Валик шторки | |
| 26 | Ш***6 | Шплинт 3,2х18 ГОСТ 397-66 | |
| 27 | М***0 | Трос 7х7-2 (канат 2-В-ЖС-Н-180) | |
| 28 | М***9 | Наконечник | |
| 29 | М***1 | Планка соединительная | |
| 30 | З***8 | Заклепка 5х36 ГОСТ 10299-68 | |
| 31 | М***7 | Наконечник пружины | |
| 32 | М***1 | Шторка | |
| 33 | М***6 | Наконечник пружины | |
| 34 | 0***2 | Заглушка | |
| 35 | 0***3 | Пружина | |
| 36 | М***4 | Стержень | |
| 37 | М***3 | Труба | |
| 38 | М***3 | Угольник левый |
