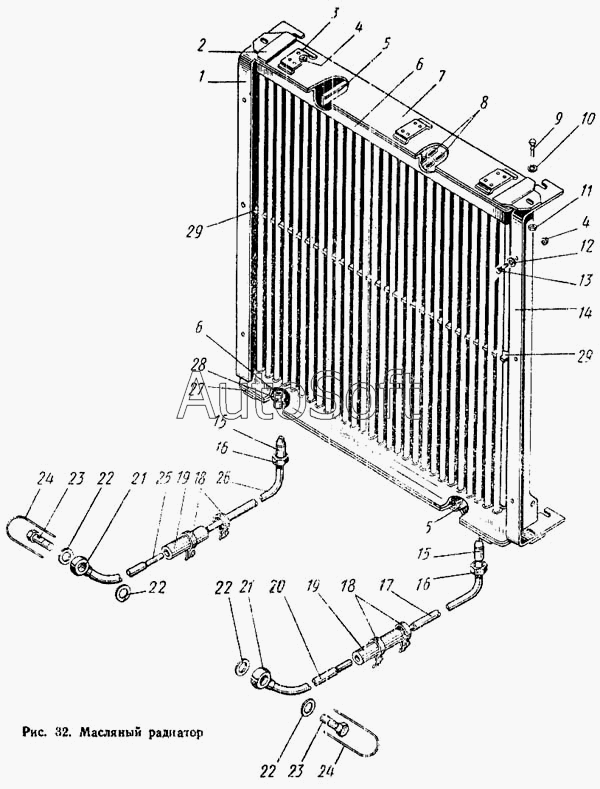

Каталог запасных частей к технике: АТЗ Т-4А (1996). Масляный радиатор
20
11
12
13
14
15
15
16
16
17
18
18
19
19
10
21
21
22
22
22
22
23
23
24
24
25
26
27
28
29
29
1
2
3
4
4
5
5
6
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04У.08.003 | 0***3 | Радиатор масляный со стойками в сборе | |
| М04.08.001-1 | М***1 | Установка масляного радиатора | |
| М04.08.002-3 | М***3 | Радиатор масляный со стойками в сборе | |
| М04.08.011 | М***1 | Маслопровод правый в сборе | |
| М04.08.012-1 | М***1 | Маслопровод левый в сборе | |
| М04.08.013 | М***3 | Труба правая с гайкой соединительной и ниппелем в сборе | |
| М04.08.014-1 | М***1 | Труба левая с гайкой соединительной и ниппелем в сборе | |
| М04.08.015 | М***5 | Трубка М04.08.127 с угольником поворотным в сборе | |
| М04.08.017 | М***7 | Кронштейн с гайкой в сборе | |
| М04.08.018 | М***8 | Трубка М04.08.128 с угольником поворотным в сборе | |
| 1 | М***9 | Стойка масляного радиатора левая | |
| 2 | 1***6 | Кронштейн | |
| 3 | М***3 | Кронштейн | |
| 4 | Г***0 | Гайка М8.5 ГОСТ 5915-70 | |
| 5 | М***1 | Перегородка | |
| 6 | М***1 | Маслосборник | |
| 7 | М***1 | Крышка маслосборника верхнего | |
| 8 | М***3 | Трубка охлаждающая | |
| 9 | Б***0 | Болт М10.2х20.88.35 ГОСТ 7796-70 | |
| 10 | Ш***0 | Шайба 10ОТ 65Г ГОСТ 6402-70 | |
| 11 | Г***0 | Гайка М10.5 ГОСТ 5915-70 | |
| 12 | Ш***0 | Шайба 8Т 65Г ГОСТ 6402-70 | |
| 13 | Б***0 | Болт М8.2х20.58 ГОСТ 7796-70 | |
| 14 | М***3 | Стойка масляного радиатора правая | |
| 15 | А***6 | Ниппель | |
| 16 | А***5 | Гайка соединительная | |
| 17 | М***2 | Труба правая | |
| 18 | Х***6 | Хомутик 26 | |
| 19 | 7***1 | Шланг | |
| 20 | М***7 | Трубка | |
| 21 | 5***А | Угольник поворотный | |
| 22 | 5***7 | Кольцо уплотняющее | |
| 23 | 5***6 | Болт зажимной | |
| 24 | П***6 | Проволока диаметр 1,6х210 ГОСТ 3282-46 | |
| 25 | М***8 | Трубка | |
| 26 | М***1 | Труба левая | |
| 27 | М***1 | Крышка маслосборника нижнего | |
| 28 | М***1 | Штуцер | |
| 29 | М***7 | Диафрагма |
