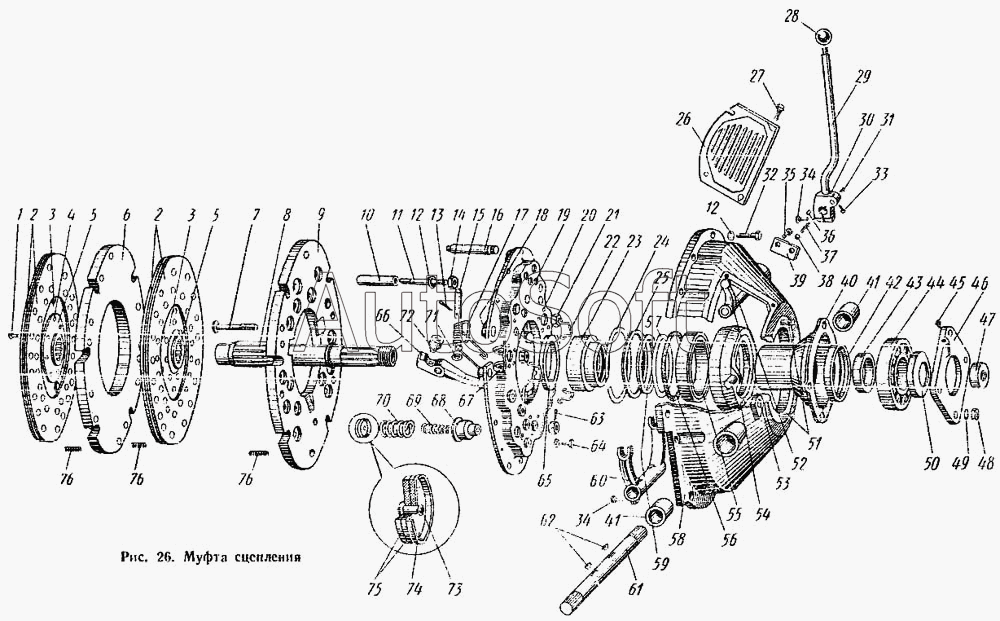

Каталог запасных частей к технике: АТЗ Т-4А (1996). Муфта сцепления
44
54
53
52
51
50
49
48
47
46
45
55
43
42
41
41
40
39
38
37
36
35
34
34
66
76
76
76
75
74
73
72
71
70
69
68
67
33
65
64
63
62
61
60
59
58
57
56
10
9
8
7
6
5
5
4
3
3
2
2
1
11
22
32
31
30
29
28
27
26
25
24
23
21
20
19
18
17
16
15
14
13
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01М-21с1 | 0***1 | Муфта сцепления в сборе | |
| 01М-21с12 | 0***2 | Крышка-муфты сцепления в сборе | |
| 01М-21с2 | 0***2 | Корпус муфты с нажимным диском в сборе | |
| 01М-21с3 | 0***3 | Корпус муфты сцепления в сборе | |
| 01М-21с4 | 0***4 | Корпус муфты сцепления в сборе | |
| 01М-21с5 | 0***5 | Крышка муфты сцепления в сборе | |
| 01М-21с6 | 0***6 | Диск ведомый с накладками | |
| 01М-21с7 | 0***7 | Диск ведомый в сборе | |
| 01М-21с9 | 0***9 | Муфта выключения в сборе | |
| 41-21с7-3 | 4***3 | Рычаг выключения шестерни в сборе | |
| 6Т2-21с11 | 6***1 | Рычаг с осью в сборе | |
| 6Т2-21с8 | 6***8 | Подпятник пружины сцепления | |
| 1 | З***6 | Заклепка 4х10-620Н 494-66 | |
| 2 | 0***1 | Накладка ведомого диска | |
| 3 | 0***6 | Диск ведомый | |
| 4 | З***8 | Заклепка 8х20-005 ГОСТ 10300-68 | |
| 5 | 0***7 | Ступица ведомого диска | |
| 6 | 0***5 | Диск ведущий средний | |
| 7 | 0***1 | Болт отжимного рычага | |
| 8 | 0***3 | Вал сцепления | |
| 9 | 0***4 | Диск ведущий крайний | |
| 10 | 0***3 | Втулка дистанционная | |
| 11 | Ш***6 | Шпилька М12х115Н 478-66 | |
| 12 | Ш***0 | Шайба 12Н 65Г ГОСТ 5402-70 | |
| 13 | Ш***6 | Шплинт 3,2х20 ГОСТ 397-66 | |
| 14 | Г***0 | Гайка М12.2.А.6 ГОСТ 2524-70 | |
| 15 | 0***9 | Палец отжимного рычага | |
| 16 | 0***2 | Палец ведущий | |
| 17 | 0***2 | Пружина отжимного рычага | |
| 18 | 0***1 | Втулка | |
| 19 | 0***1 | Корпус муфты сцепления | |
| 20 | З***8 | Заклепка 8х26-005 ГОСТ 10300-68 | |
| 21 | 0***1 | Гайка отжимного болта | |
| 22 | 0***3 | Скоба | |
| 23 | 0***1 | Упор нажимного подшипника | |
| 24 | 0***3 | Кольцо стопорное | |
| 25 | 0***2 | Крышка пальника | |
| 26 | 0***1 | Крышка люка | |
| 27 | Б***0 | Болт М10.2х18.58 ГОСТ 7796-70 | |
| 28 | 5***7 | Рукоятка рычага | |
| 29 | 0***2 | Стержень рычага | |
| 30 | 4***2 | Головка рычага | |
| 31 | 0***2 | Упор пружины | |
| 32 | Б***0 | Болт М12.2х35.58 ГОСТ 7796-70 | |
| 33 | Ш***6 | Шплинт 3,2х32 ГОСТ 397-66 | |
| 34 | Б***0 | Болт М10.2х35.58 ГОСТ 7796-70 | |
| 35 | В***2 | Винт М6.2х16.58 ГОСТ 1490-62 | |
| 36 | Ш***8 | Шпонка сегментная 5х9 ГОСТ 8795-68 | |
| 37 | 6***4 | Пружина | |
| 38 | Ш***6 | Шарик БV-8мм Р ГОСТ 3722-66 | |
| 39 | 4***3 | Планка фиксирующая | |
| 40 | 0***6 | Корпус наружного подшипника | |
| 41 | 0***4 | Втулка валика вилки выключения | |
| 42 | М***6 | Манжета I-I 80 ОН 13-47-56 | |
| 43 | 6***8 | Обойма | |
| 44 | Ш***7 | Шарикоподшипник 412 ГОСТ 8338-57 | |
| 45 | М***6 | Масленка I-АI ГОСТ 1303-56 | |
| 46 | 0***7 | Крышка нажимная | |
| 47 | 4***1 | Втулка защитная | |
| 48 | Г***0 | Гайка М10.2.А.6 ГОСТ 2524-70 | |
| 49 | Ш***0 | Шайба 10Н 65Г ГОСТ 6402—70 | |
| 50 | М***6 | Манжета II-75 ОН 13-47-56 | |
| 51 | Ш***6 | Шпилька М10х45Н 478-66 | |
| 52 | 6***2 | Ось рычага | |
| 53 | 6***3 | Рычаг | |
| 54 | 0***1 | Корпус муфты выключения | |
| 55 | Ш***2 | Шарикоподшипник 46120 ГОСТ 831-62 | |
| 56 | 0***0 | Кольцо уплотнительное | |
| 57 | 0***4 | Кольцо сальника | |
| 58 | 0***А | Крышка муфты сцепления | |
| 59 | 0***0 | Кольцо сальника | |
| 60 | 0***6 | Вилка выключения | |
| 61 | 0***5 | Валик вилки выключения | |
| 62 | Ш***8 | Шпонка сегментная 8х11 ГОСТ 8795-68 | |
| 63 | Ш***6 | Шплинт 3,2х25 ГОСТ 397-66 | |
| 64 | 0***2 | Болт балансировочный | |
| 65 | 0***1 | Кольцо отжимных рычагов | |
| 66 | 0***2 | Рычаг отжимной | |
| 67 | 0***3 | Серьга отжимного рычага | |
| 68 | 0***5 | Стакан пружины сцепления | |
| 69 | 0***0 | Пружина муфты сцепления внутренняя | |
| 70 | 1***1 | Пружина | |
| 71 | Ш***6 | Шайба 13х24х2Н 495-66 | |
| 72 | 0***1 | Шайба отжимного рычага | |
| 73 | З***8 | Заклепка 4х10-005 ГОСТ 10303-68 | |
| 74 | 6***9 | Шайба подпятника пружины | |
| 75 | 6***8 | Прокладка подпятника пружины | |
| 76 | 6***7 | Пружина отжимная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
