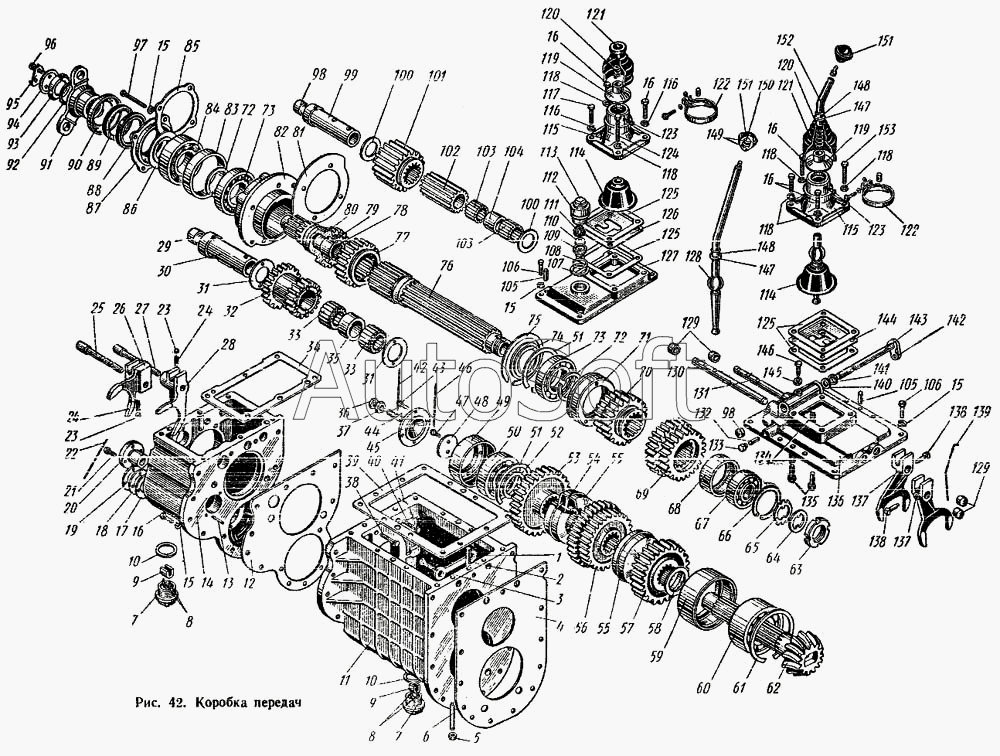

Каталог запасных частей к технике: АТЗ Т-4А (1996). Коробка передач
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
12
13
14
15
15
15
15
16
16
16
16
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
31
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
72
73
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
98
99
100
100
101
102
103
103
104
105
105
106
106
107
108
109
110
111
112
113
114
114
115
115
116
116
117
118
118
118
118
118
119
119
120
120
121
121
122
122
123
123
124
125
125
125
126
127
128
129
129
130
131
132
133
134
135
136
136
137
137
138
139
140
141
142
143
144
145
146
147
147
148
148
149
150
151
151
152
153
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.37.001-1А | 0***А | Коробка передач в сборе | |
| 04.37.003А | 0***А | Валик блокировки с рычагом блокировки в сборе | |
| 04.37.009 | 0***9 | Крышка упорная с болтом в сборе | |
| 04.37.014 | 0***4 | Вал промежуточный со штифтом и втулкой в сборе | |
| 04.37.035 | 0***5 | Грязеуловитель с диском и ступицей в сборе | |
| 04.57.014 | 0***4 | Сапун в сборе | |
| 04.57.016 | 0***6 | Корпус сапуна в сборе | |
| 54.38.028-2 | 5***2 | Пробка магнитная | |
| 1 | М***0 | Пластина стопорная | |
| 2 | 0***1 | Штифт | |
| 3 | М***2 | Болт М16Х55 кл. 2 | |
| 4 | 0***5 | Прокладка | |
| 5 | Г***0 | Гайка М14.2А.6 ГОСТ 5927-70 | |
| 6 | 0***7 | Винт установочный | |
| 7 | 5***1 | Пробка с держателями | |
| 8 | П***6 | Проволока диаметр 3х36 ГОСТ 3282-46 | |
| 9 | 5***2 | Магнит | |
| 10 | 5***3 | Кольцо уплотняющее | |
| 11 | 0***А | Корпус коробки передач | |
| 12 | 0***1 | Прокладка корпуса реверс-редуктора | |
| 13 | Ш***0 | Штифт 6Пр2/2ах28 ГОСТ 3128-70 | |
| 14 | 0***1 | Корпус реверс-редуктора | |
| 15 | Ш***0 | Шайба 12Н 65Г ГОСТ 6402-70 | |
| 16 | Б***0 | Болт М12.2х40.88.35 ГОСТ 7796-70 | |
| 17 | 0***0 | Прокладка регулировочная | |
| 18 | 0***1 | Прокладка регулировочная | |
| 19 | 0***2 | Прокладка регулировочная | |
| 20 | 0***8 | Фланец упорный | |
| 21 | Б***0 | Болт 3М10.2х30.88.35 ГОСТ 7796-70 | |
| 22 | П***6 | Проволока диаметр 1,6х250 ГОСТ 3282-46 | |
| 23 | Ш***0 | Шарик БV 13,494мм Н ГОСТ 3722-60 | |
| 24 | 0***1 | Пружина фиксатора | |
| 25 | 0***0 | Валик переключения реверса | |
| 26 | 0***3 | Вилка переключения реверс-редуктора | |
| 27 | 0***1 | Валик переключения редуктора | |
| 28 | 0***3 | Вилка переключения редуктора | |
| 29 | 0***8 | Колпачок оси редуктора | |
| 30 | М***9 | Ось редуктора | |
| 31 | М***6 | Шайба редуктора | |
| 32 | М***1 | Блок шестерен редуктора | |
| 33 | Р***т | Роликоподшипник 52.412х41,475х43,3 (нестандарт) | |
| 34 | 0***6 | Прокладка крышки корпуса редуктора | |
| 35 | М***7 | Втулка редуктора | |
| 36 | Г***0 | Гайка М20х1,5.2а.8.40 ГОСТ 5929-70 | |
| 37 | Г***0 | Гайка М20х1,5.2а.8.40 ГОСТ 5915-70 | |
| 38 | Б***0 | Болт 3М12.2х60.88.35 ГОСТ 7795-70 | |
| 39 | 0***2 | Прокладка крышки корпуса коробки передач | |
| 40 | Б***0 | Болт 3М12.2х50.88.35 ГОСТ 7795-70 | |
| 41 | П***6 | Проволока диаметр 1,6х280 ГОСТ 3282-46 | |
| 42 | П***6 | Проволока диаметр 1,6х360 ГОСТ 3282-46 | |
| 43 | Б***0 | Болт 3М10.2х25.88.35 ГОСТ 7796-70 | |
| 44 | 0***1 | Болт | |
| 45 | 0***1 | Крышка упорная | |
| 46 | П***6 | Проволока диаметр 1,2х130 ГОСТ 3282-46 | |
| 47 | Б***0 | Болт 3М12.2х30.88.35 ГОСТ 7796-70 | |
| 48 | 0***5 | Шайба упорная | |
| 49 | 0***2 | Стакан подшипника вторичного вала передний | |
| 50 | П***7 | Подшипник 411 ГОСТ 8338-57 | |
| 51 | 0***6 | Кольцо 1Б-140 | |
| 52 | 0***1 | Кольцо упорное | |
| 53 | 0***1 | Шестерня первой скорости | |
| 54 | 0***1 | Ступица грязеуловителя | |
| 55 | 0***8 | Диск грязеуловителя | |
| 56 | 0***1 | Шестерня второй и четвертой скоростей | |
| 57 | 0***1 | Шестерня третьей скорости | |
| 58 | 0***0 | Кольцо упорное | |
| 59 | 0***9 | Стакан подшипника вторичного вала (задний) | |
| 60 | П***7 | Подшипник 32615КМ ГОСТ 8328-57 | |
| 61 | 0***9 | Кольцо 1Б-160Г | |
| 62 | 0***2 | Вал вторичный | |
| 63 | 0***1 | Гайка | |
| 64 | 0***6 | Шайба | |
| 65 | 0***7 | Шайба стопорная | |
| 66 | 0***0 | Кольцо | |
| 67 | П***7 | Подшипник 62310К1 ГОСТ 8328-57 | |
| 68 | 0***2 | Стакан подшипника первичного вала | |
| 69 | 0***1 | Блок шестерен третьей и четвертой скоростей | |
| 70 | 0***1 | Блок шестерен первой и второй скоростей | |
| 71 | 0***2 | Стакан подшипника первичного вала | |
| 72 | 0***4 | Кольцо НК-80 | |
| 73 | П***7 | Подшипник 2216К ГОСТ 8328-57 | |
| 74 | 0***6 | Шайба маслоотражательная | |
| 75 | 0***4 | Кольцо НК-152 | |
| 76 | 0***1 | Вал первичный | |
| 77 | 0***2 | Шестерня подвижная | |
| 78 | 0***2 | Втулка шлицевая | |
| 79 | Ш***0 | Штифт 10Пр2/2ах30 ГОСТ 3128-70 | |
| 80 | 0***3 | Вал промежуточный | |
| 81 | 0***4 | Прокладка стакана подшипника промежуточного вала | |
| 82 | 0***А | Стакан подшипников | |
| 83 | 0***8 | Втулка распорная | |
| 84 | П***7 | Подшипник 313 ГОСТ 8338-57 | |
| 85 | 0***1 | Прокладка крышки подшипника промежуточного вала | |
| 86 | 0***1 | Шайба маслоотражательная | |
| 87 | 0***1 | Крышка подшипника промежуточного вала | |
| 88 | У***6 | Уплотнение I-I-80 ОН 13-47-56 | |
| 89 | 0***5 | Кольцо-сальник | |
| 90 | 0***4 | Обойма сальника | |
| 91 | М***4 | Вилка | |
| 92 | М***9 | Кольцо уплотнительное | |
| 93 | Т***0 | Втулка конусная | |
| 94 | Т***6 | Шайба торцовая | |
| 95 | Т***3 | Планка стопорная | |
| 96 | Б***0 | Болт М12.2х30.88.35 ГОСТ 7796-70 | |
| 97 | Б***0 | Болт М12.2х100.58 ГОСТ 7795-70 | |
| 98 | 0***4 | Колпачок | |
| 99 | 0***А | Ось реверса | |
| 100 | 0***7 | Шайба реверса | |
| 101 | 0***2 | Шестерня реверса | |
| 102 | 0***4 | Втулка шестерни заднего хода | |
| 103 | Р***4 | Ролик игольчатый 4х40 ГОСТ 6870-54 | |
| 104 | 0***3 | Вту'лка реверса | |
| 105 | Ш***0 | Штифт 12Пр2/2ах30 ГОСТ 3128-70 | |
| 106 | Б***0 | Болт М12.2х35.88.35 ГОСТ 7796-70 | |
| 107 | 0***5 | Прокладка сапуна | |
| 108 | 0***3 | Кольцо стопорное | |
| 109 | 0***9 | Пробка | |
| 110 | 7***3 | Заглушка | |
| 111 | 0***0 | Набивка | |
| 112 | 0***2 | Стакан защитный | |
| 113 | 0***1 | Корпус сапуна | |
| 114 | 0***9 | Чехол | |
| 115 | 5***4 | Колонка рычага переключения скоростей | |
| 116 | Ш***0 | Шайба 10ОТ 65Г ГОСТ 6402-70 | |
| 117 | Б***0 | Болт М10.2х40.88.35 ГОСТ 7795-70 | |
| 118 | Ш***0 | Шайба 12ОТ 65Г ГОСТ 6402-70 | |
| 119 | А***3 | Колпачок | |
| 120 | 5***2 | Пружина | |
| 121 | 5***9 | Чехол | |
| 122 | Х***0 | Хомутик 80 | |
| 123 | А***5 | Штифт | |
| 124 | Б***0 | Болт М12.2х90.58 ГОСТ 7795-70 | |
| 125 | 5***3 | Прокладка | |
| 126 | 0***1 | Кулиса реверс-редуктора | |
| 127 | 0***5 | Крышка корпуса реверс-редуктора | |
| 128 | 0***2 | Рычаг переключения реверс-редуктора | |
| 129 | 0***7 | Колпачок | |
| 130 | 0***5 | Валик переключения третьей и четвертой передач | |
| 131 | 0***1 | Валик переключения первой и второй передач | |
| 132 | 0***5 | Стопор замка | |
| 133 | П***7 | Пробка RU1/4" ГОСТ 12720-67 | |
| 134 | 5***8 | Пружина стопора | |
| 135 | 5***7 | Стопор валиков переключения | |
| 136 | 0***А | Крышка корпуса коробки передач | |
| 137 | 0***1 | Вилка переключения скоростей | |
| 138 | 0***5 | Винт стопорный | |
| 139 | П***6 | Проволока диаметр 1,6х210 ГОСТ 3282-46 | |
| 140 | 0***7 | Колцо-сальник | |
| 141 | 0***8 | Гнездо сальника | |
| 142 | 0***1 | Рычаг механизма блокировки | |
| 143 | 0***А | Валик блокировки | |
| 144 | 0***7 | Кулиса коробки передач | |
| 145 | Г***0 | Гайка М12.5 ГОСТ 5915-70 | |
| 146 | В***4 | Винт М12,2х35А.66 ГОСТ 1481-64 | |
| 147 | А***0 | Упорная втулка | |
| 148 | З***8 | Заклепка 6х32 ГОСТ 10299-68 | |
| 149 | А***8 | Гайка рукоятки | |
| 150 | А***1 | Заглушка | |
| 151 | А***9 | Рукоятка рычага переключения скоростей | |
| 152 | 0***1 | Рычаг переключения скоростей | |
| 153 | Б***0 | Болт М12.2х45.58 ГОСТ 7795-70 |
