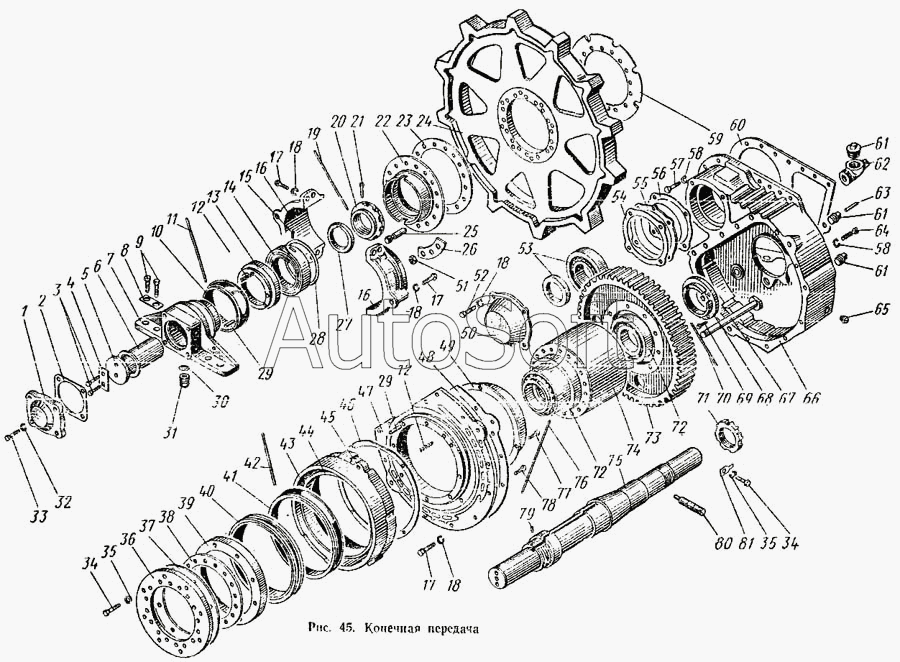

Каталог запасных частей к технике: АТЗ Т-4А (1996). Конечная передача
50
60
59
58
58
57
56
55
54
53
52
51
61
61
61
49
48
47
46
45
44
43
42
41
40
71
81
80
79
78
77
76
75
74
73
72
72
39
70
69
68
67
66
65
64
63
62
7
17
17
17
16
16
15
14
13
12
12
11
10
9
8
18
18
18
18
6
5
4
3
2
1
28
38
37
36
35
35
34
34
33
32
31
30
29
29
27
26
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.39.001-1 | 0***1 | Передача конечная | |
| 04.39.004-2 | 0***2 | Подшипник оси со втулкой в сборе | |
| 04.39.005-1 | 0***1 | Корпус уплотнения с кольцом уплотнения и с заклепкой в сборе | |
| 04.39.006 | 0***6 | Диск большой в сборе | |
| 04.39.007 | 0***7 | Диск нажимной большой со штифтом в сборе | |
| 1 | 0***1 | Крышка | |
| 2 | 0***1 | Прокладка | |
| 3 | 0***6 | Болт специальный | |
| 4 | 0***8 | Пластина замковая | |
| 5 | 0***7 | Шайба упорная | |
| 6 | 0***А | Втулка | |
| 7 | 0***2 | Корпус подшипника | |
| 8 | 0***1 | Пластина замковая | |
| 9 | Б***0 | Болт 4М20.2х50.88.30 ГОСТ 7796-70 | |
| 10 | 0***2 | Манжета малая | |
| 11 | П***6 | Проволока диаметр 1,2х560 ГОСТ 3282-46 | |
| 12 | А***1 | Пружина предохранительного клапана | |
| 13 | 0***4 | Диск нажимной малый | |
| 14 | 0***3 | Диск малый | |
| 15 | 0***0 | Штифт | |
| 16 | 0***1 | Корпус уплотнения малый | |
| 17 | Б***0 | Болт М10.2х35.88.35 ГОСТ 7796-70 | |
| 18 | Ш***0 | Шайба 10ОТ 65Г ГОСТ 6402-70 | |
| 19 | П***6 | Проволока диаметр 1х470 ГОСТ 3282-46 | |
| 20 | 0***А | Гайка регулировочная | |
| 21 | 0***1 | Штифт стопорный | |
| 22 | 0***1 | Корпус сальника | |
| 23 | 0***9 | Прокладка | |
| 24 | 0***2 | Колесо ведущее | |
| 25 | 0***1 | Шпилька установочная | |
| 26 | 0***1 | Пластина замковая | |
| 27 | 0***2 | Кольцо упорное | |
| 28 | 0***1 | Кольцо уплотнительное | |
| 29 | 5***4 | Штифт | |
| 30 | 0***5 | Кольцо | |
| 31 | 0***9 | Штифт установочный | |
| 32 | Ш***0 | Шайба 12Н 65Г ГОСТ 6402-70 | |
| 33 | Б***0 | Болт М12.2х40.88.35 ГОСТ 7796-70 | |
| 34 | Б***0 | Болт М8.2х16.58 ГОСТ 7796-70 | |
| 35 | Ш***0 | Шайба 8Н 65Г ГОСТ 6402-70 | |
| 36 | 0***1 | Кожух защитный внутренний | |
| 37 | 0***5 | Прокладка | |
| 38 | 0***0 | Прокладка | |
| 39 | 0***1 | Диск большой | |
| 40 | 0***2 | Диск нажимной большой | |
| 41 | 0***2 | Манжета большая | |
| 42 | П***6 | Проволока диаметр 1,2х1025 ГОСТ 3282-46 | |
| 43 | 0***1 | Корпус уплотнения | |
| 44 | 0***5 | Кольцо уплотнения | |
| 45 | З***8 | Заклепка 4х24 ГОСТ 10299-68 | |
| 46 | 0***1 | Прокладка | |
| 47 | 0***1 | Крышка картера | |
| 48 | 0***4 | Прокладка | |
| 49 | 0***8 | Шайба маслоотражательная | |
| 50 | 0***2 | Крышка картера малая | |
| 51 | Г***0 | Гайка М18х1,5.2а.8.35 ГОСТ 5927-70 | |
| 52 | Б***0 | Болт М10.2х45.88.35 ГОСТ 7795-70 | |
| 53 | П***7 | Подшипник 62315 КМ ГОСТ 8328-57 | |
| 54 | 0***3 | Прокладка | |
| 55 | 0***2 | Стакан | |
| 56 | 0***5 | Прокладка | |
| 57 | Б***0 | Болт М16.2х55.88.35 ГОСТ 7796-70 | |
| 58 | Ш***0 | Шайба 16Н 65Г ГОСТ 6402-70 | |
| 59 | 0***1 | Прокладка | |
| 60 | 0***2 | Прокладка | |
| 61 | П***7 | Пробка КГ 1.1/4 ГОСТ 12719-67 | |
| 62 | 0***1 | Патрубок заливной | |
| 63 | 6***5 | Штифт | |
| 64 | Б***0 | Болт М16.2х75.88.35 ГОСТ 7795-70 | |
| 65 | П***7 | Пробка КГ 3/8" ГОСТ 12719-67 | |
| 66 | 0***2 | Картер конечной передачи | |
| 67 | 0***8 | Болт | |
| 68 | 0***1 | Фланец упорный | |
| 69 | Б***0 | Болт 3М10.2х25.88.35 ГОСТ 7796-70 | |
| 70 | П***6 | Проволока диаметр 1,6х530 ГОСТ 3282-46 | |
| 71 | 0***2 | Гайка | |
| 72 | П***9 | Подшипник 7519 ГОСТ 333-59 | |
| 73 | 0***1 | Шестерня конечной передачи ведомая | |
| 74 | 0***6 | Ступица ведущего колеса | |
| 75 | 0***3 | Ось ведущего колеса | |
| 76 | П***6 | Проволока диаметр 1,2х120 ГОСТ 3282-46 | |
| 77 | Б***0 | Болт 3М6.2х14.58 ГОСТ 7798-70 | |
| 78 | Б***0 | Болт 3М10.2х30.88.35 ГОСТ 7796-70 | |
| 79 | 5***9 | Штифт установочный | |
| 80 | 0***1 | Фиксатор | |
| 81 | 0***4 | Пластина стопорная |
