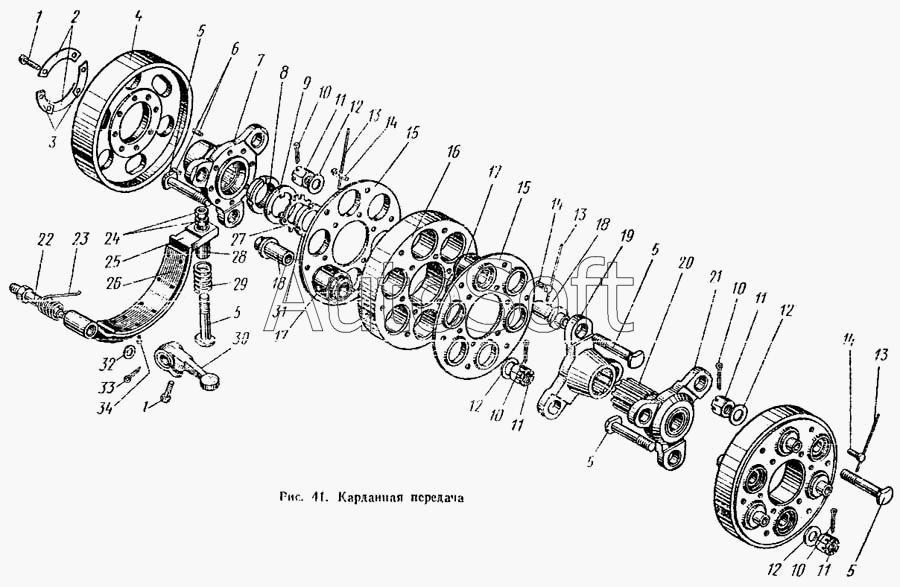

Каталог запасных частей к технике: АТЗ Т-4А (1996). Карданная передача
1
1
2
3
4
5
5
5
5
5
6
7
8
9
10
10
10
10
11
11
11
11
12
12
12
12
13
13
13
14
14
14
15
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М04.36.001 | М***1 | Передача карданная | |
| М04.36.003 | М***3 | Головка кардана в сборе | |
| М04.36.004 | М***4 | Вилка с валом в сборе | |
| М04.36.005 | М***5 | Вилка в сборе | |
| М04.36.008 | М***8 | Колодка тормозка в сборе | |
| 1 | Б***0 | Болт М12.2х35.88.35 ГОСТ 7796-70 | |
| 2 | М***8 | Пластина стопорная | |
| 3 | М***7 | Пластина стопорная | |
| 4 | М***5 | Шкив тормозка | |
| 5 | 0***0 | Болт | |
| 6 | А***0 | Штифт установочный | |
| 7 | М***8 | Вилка | |
| 8 | Т***0 | Втулка конусная | |
| 9 | М***7 | Шайба | |
| 10 | Ш***6 | Шплинт 4х32 ГОСТ 397-66 | |
| 11 | А***9 | Гайка | |
| 12 | А***8 | Шайба | |
| 13 | П***6 | Проволока диаметр 1,2х180 ГОСТ 3282-46 | |
| 14 | Б***0 | Болт 3М10.2х20.58 ГОСТ 7796-70 | |
| 15 | М***4 | Крышка | |
| 16 | М***0 | Диск | |
| 17 | А***3 | Втулка резиновая | |
| 18 | 0***2 | Втулка | |
| 19 | М***6 | Вилка | |
| 20 | М***1 | Вал | |
| 21 | М***2 | Вилка | |
| 22 | М***5 | Ось колодки тормозка | |
| 23 | М***1 | Пружина колодки | |
| 24 | Г***0 | Гайка М16х1,5.2а.8.35 ГОСТ 5927-70 | |
| 25 | М***4 | Колодка тормозка | |
| 26 | М***2 | Лента тормозка | |
| 27 | М***5 | Шайба стопорная | |
| 28 | М***2 | Втулка направляющая | |
| 29 | М***4 | Пружина тормозка | |
| 30 | М***6 | Рычаг тормозка | |
| 31 | 0***1 | Гайка | |
| 32 | Ш***8 | Шайба 16 ГОСТ 11371-68 | |
| 33 | Ш***6 | Шплинт 4х25 ГОСТ 397-66 | |
| 34 | З***Ф | Заклепка 4х 2 ПФ |
