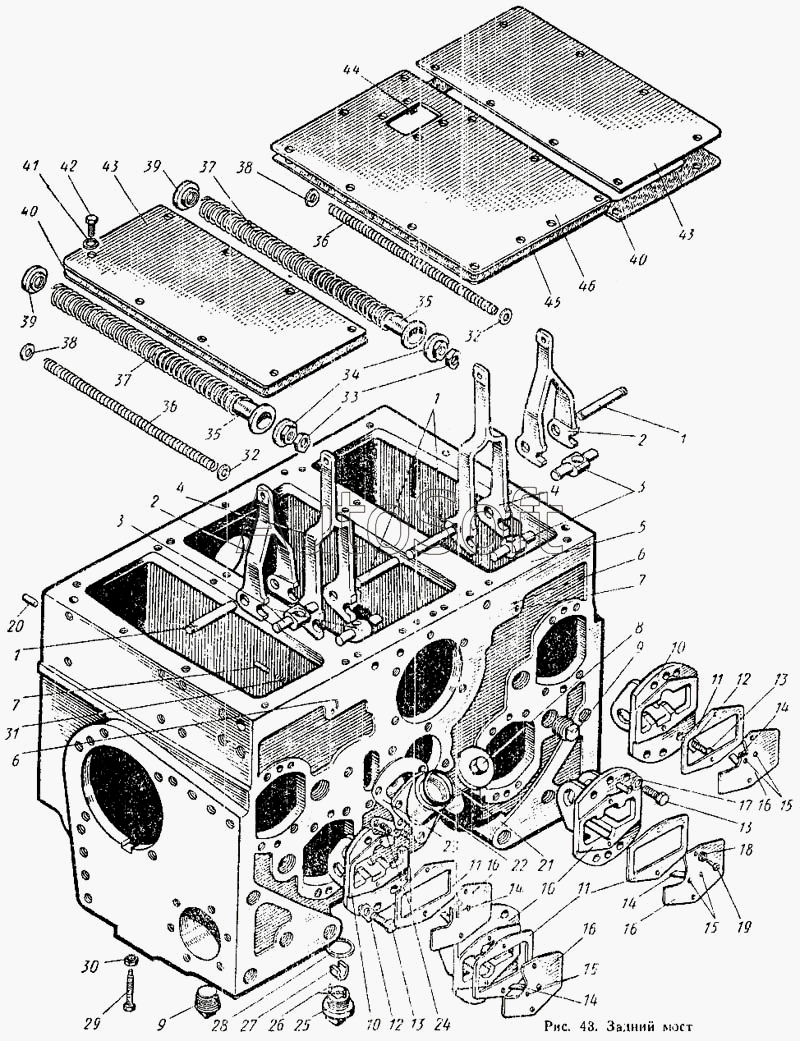

Каталог запасных частей к технике: АТЗ Т-4А (1996). Задний мост
1
1
1
2
2
3
3
4
4
5
6
6
7
7
8
9
9
10
10
10
11
11
11
12
12
13
13
13
14
14
14
14
15
15
15
16
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
35
36
36
37
37
38
38
39
39
40
40
41
42
43
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.38-007-2 | 0***2 | Крышка в сборе | |
| 04.38.001 | 0***1 | Задний мост в сборе | |
| 04.38.009-1 | 0***1 | Крышка центральная заднего моста с гайкой в сборе | |
| 04.38.173-1 | 0***1 | Труба направляющая | |
| 04.38.175 | 0***5 | Заглушка | |
| 54.38.028-2 | 5***2 | Пробка магнитная | |
| 1 | 0***8 | Ось проушины сбегающей ветви | |
| 2 | 0***1 | Рычаг остановочного тормоза | |
| 3 | 0***0 | Ось | |
| 4 | 0***4 | Рычаг тормоза солнечной шестерня | |
| 5 | 0***3 | Корпус заднего моста | |
| 6 | Ш***6 | Шплинт 2х12 ГОСТ 397-66 | |
| 7 | 0***8 | Штифт | |
| 8 | 0***3 | Пробка | |
| 9 | П***7 | Пробка КГ 1.1/4" ГОСТ 12719-67 | |
| 10 | 0***2 | Кронштейн управления тормозами | |
| 11 | 0***1 | Прокладка | |
| 12 | 0***5 | Пластина замковая | |
| 13 | Б***0 | Болт М14.2х35.58 ГОСТ 7796-70 | |
| 14 | 0***2 | Пластина стопорная | |
| 15 | З***2 | Заклепка 6х14 ГОСТ 10299-62 | |
| 16 | 0***2 | Крышка | |
| 17 | Ш***0 | Шайба 14ОТ 65Г ГОСТ 6402-70 | |
| 18 | Ш***0 | Шайба 8Н 65Г ГОСТ 6402-70 | |
| 19 | Б***0 | Болт М8.2х16.58 ГОСТ 7796-70 | |
| 20 | Ш***0 | Штифт 12Пр2/2ах30 ГОСТ 3128-60 | |
| 21 | 0***9 | Прокладка | |
| 22 | 0***5 | Патрубок для заливки масла | |
| 23 | 0***4 | Прокладка | |
| 24 | П***7 | Пробка КГ 3/8" ГОСТ 12720-67 | |
| 25 | 5***1 | Пробка с держателями | |
| 26 | П***6 | Проволока диаметр 3х36 ГОСТ 3282-46 | |
| 27 | 5***2 | Магнит | |
| 28 | 5***3 | Кольцо уплотняющее | |
| 29 | 0***5 | Винт установочный | |
| 30 | Г***0 | Гайка М12х1,25.2а.5 ГОСТ 5915-70 | |
| 31 | 0***9 | Пружина | |
| 32 | Ш***8 | Шайба 12 ГОСТ 11371-68 | |
| 33 | Г***0 | Гайка М24х2.2а.А.6 ГОСТ 5929-70 | |
| 34 | 0***1 | Гайка регулировочная | |
| 35 | 0***5 | Труба направляющая в сборе | |
| 36 | 0***3 | Пружина остановочного тормоза | |
| 37 | 0***2 | Пружина тормоза солнечной шестерни | |
| 38 | 0***9 | Шайба упорная | |
| 39 | 0***1 | Втулка направляющая | |
| 40 | 0***6 | Прокладка | |
| 41 | Ш***0 | Шайба 12Н 65Г ГОСТ 6402-70 | |
| 42 | Б***0 | Болт М12.2х25.88.35 ГОСТ 7796-70 | |
| 43 | 0***5 | Крышка заднего моста боковая | |
| 44 | Г***0 | Гайка М12.5 ГОСТ 5915-70 | |
| 45 | 0***7 | Прокладка | |
| 46 | 0***2 | Крышка заднего моста центральная |
