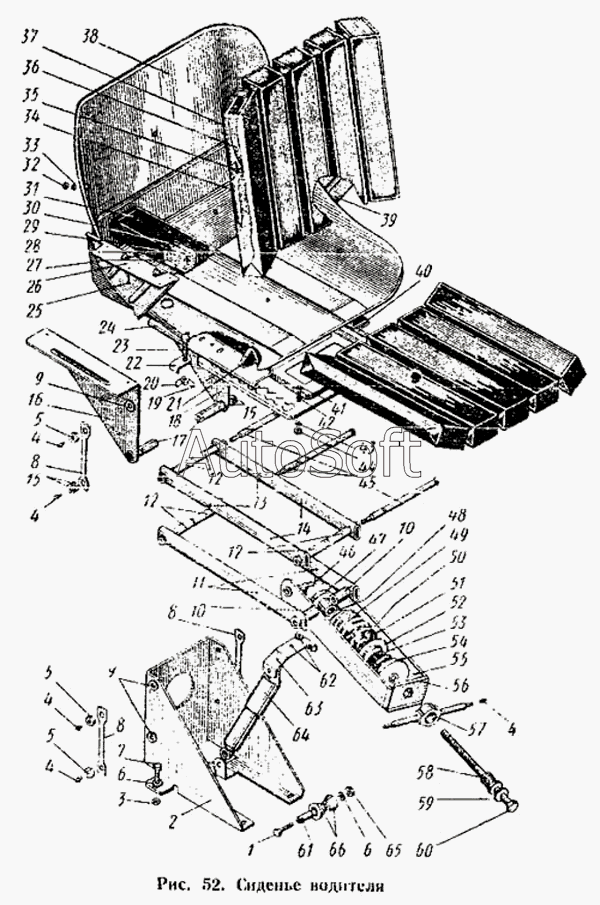

Каталог запасных частей к технике: АТЗ Т-4А (1996). Сиденье водителя
35
45
44
43
42
41
40
39
38
37
36
46
34
33
32
31
30
29
28
27
26
56
66
65
64
63
62
61
60
59
58
57
25
55
54
53
52
51
50
49
48
47
4
4
4
4
4
3
2
1
5
5
5
15
15
24
23
22
21
20
19
18
17
16
14
13
12
12
12
11
10
10
9
9
8
8
8
7
6
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.44.051 | 1***1 | Сиденье водителя в сборе | |
| 150.44.052 | 1***2 | Четырехзвенник в сборе | |
| 150.44.053 | 1***3 | Звено нижнее в сборе | |
| 150.44.054 | 1***4 | Звено верхнее в сборе | |
| 150.44.055 | 1***5 | Планка в сборе | |
| 150.44.056 | 1***6 | Панель в сборе | |
| 150.44.057 | 1***7 | Подушка в сборе | |
| 150.44.058 | 1***8 | Вилка в сборе | |
| 150.44.059 | 1***9 | Шайба задняя в сборе | |
| 150.44.061 | 1***1 | Обшивка подлокотника с боковиной обшивки в сборе | |
| 150.44.062 | 1***2 | Подушка подлокотника в сборе | |
| 150.44.063 | 1***3 | Кронштейн в сборе | |
| 150.44.072 | 1***2 | Опора левая в сборе | |
| 150.44.073 | 1***3 | Опора правая в сборе | |
| 150.44.074 | 1***4 | Скоба в сборе | |
| 150.44.076 | 1***6 | Кольцо в сборе | |
| М04.44.001-3 | М***3 | Установка сиденья | |
| 1 | Б***0 | Болт М10.2х55.88.35 ГОСТ 7795-70 | |
| 2 | 1***3 | Кронштейн | |
| 3 | Ш***8 | Шайба 10 ГОСТ 11371-68 | |
| 4 | М***6 | Масленка I-Б1 ГОСТ 1303-56 | |
| 5 | Г***0 | Гайка М12.5 ГОСТ 5915-70 | |
| 6 | Ш***0 | Шайба 10ОТ 65Г ГОСТ 6402-70 | |
| 7 | Б***0 | Болт М10.2х25.88.35 ГОСТ 7796-70 | |
| 8 | 1***2 | Шайба замковая | |
| 9 | Ш***8 | Шайба 10х4 ГОСТ 6958-68 | |
| 10 | 1***3 | Втулка рычага | |
| 11 | 1***5 | Звено нижнее | |
| 12 | 1***8 | Втулка | |
| 13 | 7***5 | Палец соединительный | |
| 14 | 1***6 | Звено верхнее | |
| 15 | Г***0 | Гайка М12.2.8.35 ГОСТ 5916-70 | |
| 16 | 1***1 | Опора правая | |
| 17 | 1***2 | Втулка малая | |
| 18 | 1***2 | Опора левая | |
| 19 | 1***4 | Постель панели | |
| 20 | Г***6 | Гайка М10.2 ГОСТ 3032-66 | |
| 21 | М***4 | Ребро | |
| 22 | 1***7 | Скоба | |
| 23 | Б***0 | Болт М10.2х30.88.35 ГОСТ 7796-70 | |
| 24 | 1***4 | Кронштейн сиденья правый | |
| 25 | Ш***0 | Шуруп А3х22 ГОСТ 1144-70 | |
| 26 | 1***6 | Кронштейн подлокотника правый | |
| 27 | 1***9 | Основание подлокотника | |
| 28 | 1***8 | Боковина обшивки подлокотника | |
| 29 | Г***3 | Гвоздь 2х20 ГОСТ 4029-63 | |
| 30 | 1***0 | Подушка подлокотника | |
| 31 | 1***7 | Обшивка подлокотника | |
| 32 | Г***0 | Гайка М6.5 ГОСТ 5915-70 | |
| 33 | Ш***8 | Шайба 6 ГОСТ 11371-68 | |
| 34 | 1***9 | Планка | |
| 35 | Б***0 | Болт М6.2х16.58 ГОСТ 7798-70 | |
| 36 | 2***0 | Секция подушки | |
| 37 | 1***1 | Обшивка подушки | |
| 38 | 1***2 | Панель сиденья | |
| 39 | 1***5 | Кронштейн подлокотника левый | |
| 40 | 1***3 | Кронштейн сиденья левый | |
| 41 | Б***0 | Болт М8.2х16.58 ГОСТ 7796-70 | |
| 42 | Ш***0 | Шайба 8Н 65Г ГОСТ 6402-70 | |
| 43 | Ш***8 | Шайба 8 ГОСТ 11371-68 | |
| 44 | Г***0 | Гайка М8.5 ГОСТ 5915-70 | |
| 45 | 1***7 | Ось кронштейна | |
| 46 | 1***8 | Втулка вилки | |
| 47 | 1***8 | Шайба задняя | |
| 48 | 1***1 | Бонка | |
| 49 | 1***9 | Пружина | |
| 50 | Г***0 | Гайка М16.5 ГОСТ 5915-70 | |
| 51 | 1***0 | Кольцо | |
| 52 | 1***6 | Шайба | |
| 53 | 1***1 | Буфер | |
| 54 | 1***4 | Втулка | |
| 55 | 1***6 | Вилка | |
| 56 | 1***2 | Шайба вилки | |
| 57 | 1***5 | Ось фигурная | |
| 58 | 1***3 | Втулка резьбовая | |
| 59 | Ш***8 | Шайба 16 ГОСТ 11371-68 | |
| 60 | 1***2 | Болт | |
| 61 | 1***7 | Втулка | |
| 62 | Г***0 | Гайка М10.2.8.35 ГОСТ 2524-70 | |
| 63 | 1***5 | Планка | |
| 64 | У***7 | Амортизатор | |
| 65 | Г***0 | Гайка М10.5 ГОСТ 5915-70 | |
| 66 | 1***2 | Вставка |
