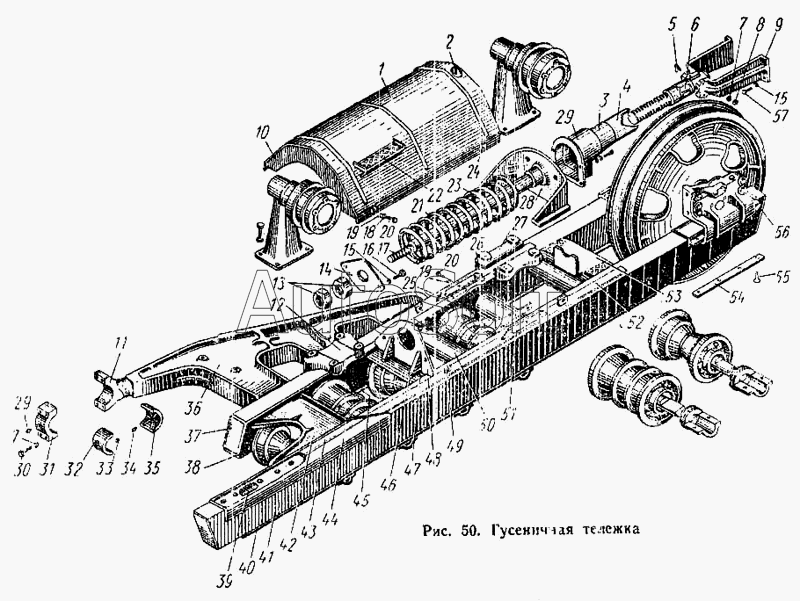

Каталог запасных частей к технике: АТЗ Т-4А (1996). Гусеничная тележка
32
40
39
38
37
36
35
34
33
41
31
30
29
29
28
27
26
25
24
49
57
56
55
54
53
52
51
50
23
48
47
46
45
44
43
42
5
4
3
2
1
6
14
22
21
20
20
19
19
18
17
16
15
15
13
12
11
10
9
8
7
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.43.001-7 | 0***7 | Тележка правая в сборе | |
| 04.43.004-12 | 0***2 | Рама тележки правая в сборе | |
| 04.43.005-3 | 0***3 | Стойка пружины с упором стойки в сборе | |
| 04.43.008-7 | 0***7 | Лонжерон малый правый в сборе | |
| 04.43.009-4 | 0***4 | Лонжерон большой правый в сборе | |
| 04.43.010-4 | 0***4 | Лонжерон большой левый в сборе | |
| 04.43.013 | 0***3 | Раскос правый в сборе | |
| 04.43.014-4 | 0***4 | Механизм натяжения в сборе | |
| 04.43.017-3 | 0***3 | Кронштейн натяжной с трубой в сборе | |
| 04.43.018-8 | 0***8 | Щиток правой тележки в сборе | |
| 04.43.020-8 | 0***8 | Щиток левой тележки в сборе | |
| 04.43.023-4 | 0***4 | Пружина натяжного механизма в сборе | |
| 1 | 0***6 | Щиток правой тележки | |
| 2 | 0***3 | Стойка щитка | |
| 3 | 0***3 | Кронштейн натяжной | |
| 4 | 0***1 | Труба кронштейна | |
| 5 | 0***1 | Болт | |
| 6 | 0***1 | Винт регулировочный | |
| 7 | Ш***0 | Шайба 18ОТ 65Г ГОСТ 6402-70 | |
| 8 | Г***0 | Гайка М18х1,5.2а.5 ГОСТ 5915-70 | |
| 9 | 0***1 | Вилка | |
| 10 | 0***4 | Щиток | |
| 11 | 0***3 | Кулак | |
| 12 | 0***4 | Опора кронштейна поддерживающего катка | |
| 13 | Г***0 | Гайка М42х2.2а.8.40 ГОСТ 2524-70 | |
| 14 | 0***3 | Упор пружин | |
| 15 | Ш***0 | Шайба 16Н 65Г ГОСТ 6402-70 | |
| 16 | Б***0 | Болт М16.2х32.88.35 ГОСТ 7796-70 | |
| 17 | 0***2 | Болт стяжной | |
| 18 | Ш***0 | Шайба 14ОТ 65Г ГОСТ 6402-70 | |
| 19 | Ш***8 | Шайба 14 ГОСТ 11371-68 | |
| 20 | Б***0 | Болт М14.2х30.58 ГОСТ 7796-70 | |
| 21 | 0***2 | Труба | |
| 22 | 0***1 | Подножка | |
| 23 | 0***4 | Пружина натяжного механизма | |
| 24 | 0***1 | Накладка | |
| 25 | 0***1 | Планка опорная | |
| 26 | 0***3 | Планка направляющего кронштейна внутренняя | |
| 27 | 0***9 | Опора кронштейна поддерживающего ролика передняя | |
| 28 | 0***4 | Кронштейн направляющий | |
| 29 | М***6 | Масленка I-А1 ГОСТ 1303-56 | |
| 30 | 0***0 | Болт кулака | |
| 31 | 0***3 | Крышка | |
| 32 | 0***3 | Вкладыш | |
| 33 | 0***8 | Фиксатор вкладыша | |
| 34 | 0***9 | Фиксатор вкладыша | |
| 35 | 0***3 | Вкладыш | |
| 36 | 0***3 | Раскос правый | |
| 37 | 0***2 | Заглушка | |
| 38 | 0***1 | Лонжерон малый правый | |
| 39 | 0***2 | Планка под болты подшипника | |
| 40 | 0***1 | Опора осей катков внешняя | |
| 41 | 0***1 | Лонжерон большой правый | |
| 42 | 0***1 | Кронштейн | |
| 43 | 0***0 | Планка правая малая | |
| 44 | 0***3 | Планка правая большая | |
| 45 | 0***1 | Опора осей катков внутренняя | |
| 46 | 0***1 | Упор стойки | |
| 47 | 0***1 | Опора стойки пружины | |
| 48 | 0***4 | Стойка | |
| 49 | 0***1 | Бонка крепления щитка | |
| 50 | 0***2 | Распорка | |
| 51 | 0***0 | Стойка | |
| 52 | 0***5 | Планка направляющего кронштейна наружная | |
| 53 | 0***2 | Опора рессоры | |
| 54 | 0***6 | Накладка | |
| 55 | З***8 | Заклепка 8х30 ГОСТ 10300-68 | |
| 56 | 0***1 | Планка опорная направляющего колеса | |
| 57 | Б***0 | Болт М16х1,5.2ах45.88.35 ГОСТ 7796-70 |
