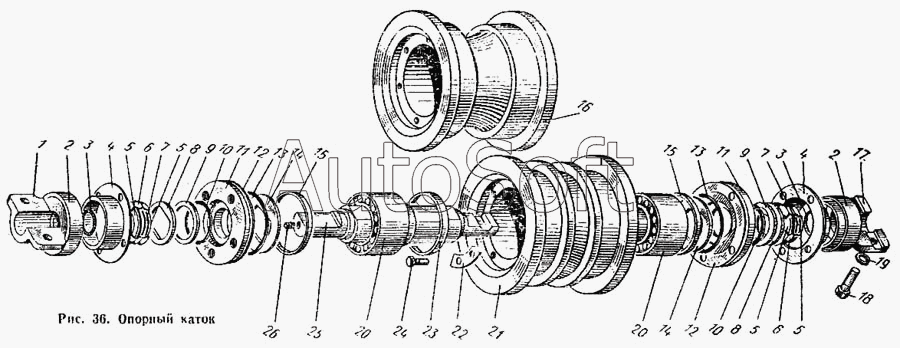

Каталог запасных частей к технике: АТЗ Т-4А (1996). Опорный каток
11
11
26
25
24
23
22
21
20
20
19
18
17
16
15
15
14
14
13
13
12
12
10
10
9
9
8
8
7
7
6
6
5
5
5
5
4
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.31.001-2 | 0***2 | Каток опорный в сборе | |
| 04.31.003-2А | 0***А | Каток однобортный | |
| 04.31.005-1 | 0***1 | Кронштейн внутренний с колпаком уплотнения в сборе | |
| 04.31.006-1 | 0***1 | Шайба упорная с кольцами в сборе | |
| 1 | 0***1 | Кронштейн оси наружный | |
| 2 | 0***9 | Колпак уплотнения | |
| 3 | 0***7 | Кольцо | |
| 4 | 0***3 | Колпак защитный | |
| 5 | 5***А | Шайба нажимная | |
| 6 | 5***А | Чехол уплотнения | |
| 6 | 5***Т | Чехол уплотнения | |
| 7 | 5***3 | Пружина уплотнения в сборе | |
| 8 | 5***0 | Кольцо уплотнительное малое | |
| 9 | 5***2 | Кольцо уплотнительное | |
| 10 | 5***1 | Кольцо уплотнительное | |
| 11 | 0***3 | Шайба упорная | |
| 12 | 0***7 | Прокладка регулировочная | |
| 13 | 0***6 | Кольцо уплотнительное | |
| 14 | 0***1 | Кольцо упорное | |
| 15 | 0***1 | Кольцо | |
| 16 | 0***1 | Кронштейн наружный с колпаком уплотнения в сборе | |
| 17 | 0***1 | Кронштейн оси внутренний | |
| 18 | Б***0 | Болт М16х1,5.2ах45.88.35.01 ГОСТ 7796-70 | |
| 19 | Ш***0 | Шайба 16ОТ 65Г ГОСТ 6402-70 | |
| 20 | П***й | Подшипник 954712К1 нестандартный | |
| 21 | 0***А | Каток двубортный | |
| 22 | 0***0 | Шайба замковая | |
| 23 | 0***1 | Кольцо внутреннее | |
| 24 | Б***0 | Болт М12.2.х35.88.35 ГОСТ 7796-70 | |
| 25 | 0***2 | Ось катка | |
| 26 | П***7 | Пробка КГ 3/8" ГОСТ 12719-67 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
