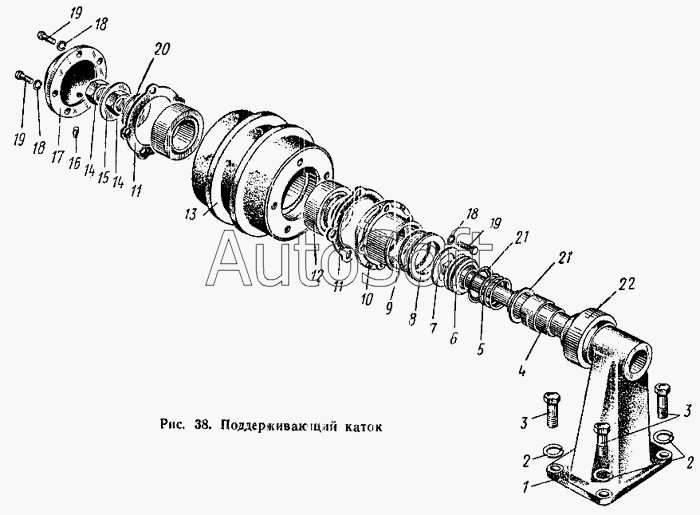

Каталог запасных частей к технике: АТЗ Т-4А (1996). Поддерживающий каток
10
23
21
21
20
19
19
19
18
18
18
17
16
15
14
14
13
12
11
11
9
8
7
6
6
5
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.33-001-2 | 0***2 | Каток поддерживающий в сборе | |
| 04.33.002-1 | 0***1 | Корпус уплотнения с кольцами в сборе | |
| 04.33.003-1 | 0***1 | Кронштейн с колпаком уплотнения в сборе | |
| 1 | 0***5 | Кронштейн | |
| 2 | Ш***0 | Шайба 20ОТ 65Г ГОСТ 6402-70 | |
| 3 | 0***1 | Болт | |
| 4 | 0***2 | Ось поддерживающего катка | |
| 5 | 5***3 | Пружина уплотнения в сборе | |
| 6 | 5***А | Чехол уплотнения | |
| 6 | 5***Т | Чехол уплотнения | |
| 7 | 5***0 | Кольцо уплотнительное малое | |
| 8 | 5***2 | Кольцо уплотнительное | |
| 9 | 5***1 | Кольцо уплотнительное | |
| 10 | 0***2 | Корпус уплотнения | |
| 11 | А***4 | Прокладка | |
| 12 | П***9 | Подшипник 7609КУ ГОСТ 333-59 | |
| 13 | 0***4 | Каток поддерживающий | |
| 14 | 5***7 | Гайка | |
| 15 | 5***6 | Шайба замковая | |
| 16 | П***7 | Пробка КГ 3/8" ГОСТ 12719-67 | |
| 17 | 0***2 | Крышка | |
| 18 | Ш***0 | Шайба 10ОТ 65Г ГОСТ 6402-70 | |
| 19 | Б***0 | Болт М10.2х35.88.35 ГОСТ 7796-70 | |
| 20 | 5***8 | Шайба | |
| 21 | 5***А | Шайба нажимная | |
| 23 | 0***9 | Колпак уплотнения |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
