| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 60-17сб106 | 6***6 | Собачка правая с лапой правой в сборе | |

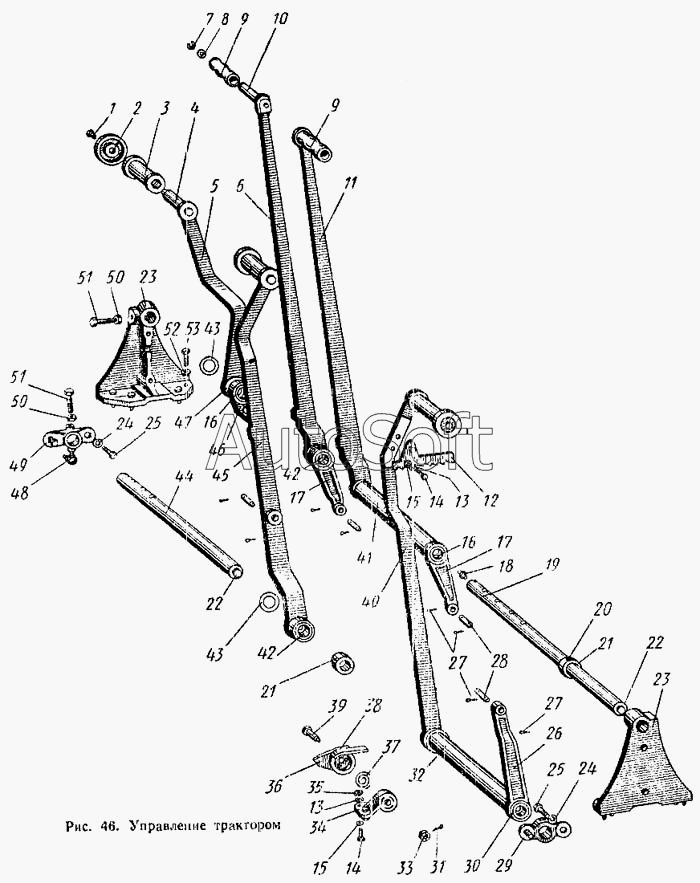

| М04.40.001 | М***1 | Управление трактором | |
| М04.40.002-1 | М***1 | Рычаг левой рукоятки в сборе | |
| М04.40.003-1 | М***1 | Рычаг правой рукоятки в сборе | |
| М04.40.004 | М***4 | Рычаг левой педали в сборе | |
| М04.40.005-1 | М***1 | Рычаг правой педали с шайбой и втулкой в сборе | |
| М04.40.008 | М***8 | Педель муфты главного сцепления в сборе | |
| М04.40.009-1 | М***1 | Вал управления тормозами солнечной шестерни с заглушкой валика в сборе | |
| М04.40.010 | М***0 | Вал управления остановочными тормозами с заглушкой валика в сборе | |
| 1 | Б***0 | Болт М8.2х16.58 ГОСТ 7790-70 | |
| 2 | 0***6 | Шайба | |
| 3 | 0***1 | Подушка педали | |
| 4 | 0***9 | Ось педали | |
| 5 | М***9 | Рычаг педали муфты главного сцепления | |
| 6 | М***2 | Рычаг рукоятки правой | |
| 7 | А***9 | Кольцо пружинное | |
| 8 | А***8 | Шайба рукоятки | |
| 9 | А***4 | Рукоятка | |
| 10 | А***9 | Палец рукоятки | |
| 11 | М***2 | Рычаг рукоятки левой | |
| 12 | 0***2 | Сектор зубчатый | |
| 13 | Ш***0 | Шайба 10ОТ 65Г ГОСТ 6402-70 | |
| 14 | Б***0 | Болт М10.2х30.88.35 ГОСТ 7796-70 | |
| 15 | Ш***8 | Шайба 10 ГОСТ 11371-68 | |
| 16 | 0***8 | Втулка | |
| 17 | М***1 | Рычаг тормоза солнечной шестерни | |
| 18 | М***6 | Масленка I-А1 ГОСТ 1303-56 | |
| 19 | М***1 | Вал управления тормозами солнечной шестерни | |
| 20 | З***8 | Заклепка 6х48 ГОСТ 10299-68 | |
| 21 | 5***9 | Втулка установочная | |
| 22 | А***Х | Заглушка валика | |
| 23 | 0***1 | Кронштейн | |
| 24 | Ш***0 | Шайба 14ОТ 65Г ГОСТ 6402-70 | |
| 25 | Б***0 | Бллт М14.2х30.58 ГОСТ 7796-70 | |
| 26 | 0***2 | Рычаг остановочного тормоза | |
| 27 | Ш***6 | Шплинт 4х22 ГОСТ 397-66 | |
| 28 | А***1 | Палец | |
| 29 | 0***8 | Кронштейн | |
| 30 | А***7 | Втулка | |
| 31 | Ш***6 | Шплинт 2х25 ГОСТ 397-66 | |
| 32 | М***1 | Труба | |
| 33 | Г***0 | Гяйкя М10.2х8.35 ГОСТ 5919-70 | |
| 34 | 6***4 | Кронштейн собачки | |
| 35 | Г***0 | Гайка М10.5 ГОСТ 5915-70 | |
| 36 | 6***1 | Собачка | |
| 37 | А***4 | Пружина собачки левая | |
| 38 | 6***2 | Лапа правая | |
| 39 | 6***4 | Ось собачки | |
| 40 | М***0 | Рычаг педали левой | |
| 41 | 0***6 | Труба | |
| 42 | 0***2 | Втулка | |
| 43 | 5***1 | Шайба | |
| 44 | М***1 | Вал управления остановочными тормозами | |
| 45 | М***1 | Рычаг педали правой | |
| 46 | 0***2 | Рычаг включения муфты главного сцепления малый | |
| 47 | М***3 | Труба | |
| 48 | М***6 | Масленка II-А-90" ГОСТ 1303-56 | |
| 49 | 0***3 | Кронштейн | |
| 50 | Г***0 | Гайка М12.5 ГОСТ 5915-70 | |
| 51 | В***4 | Винт 12.2х35.А.66 ГОСТ 1481-64 | |
| 52 | Ш***0 | Шайба 12Н 65Г ГОСТ 6402-70 | |
| 53 | Б***0 | Болт М12.2х30.88.35 ГОСТ 7795-70 |
