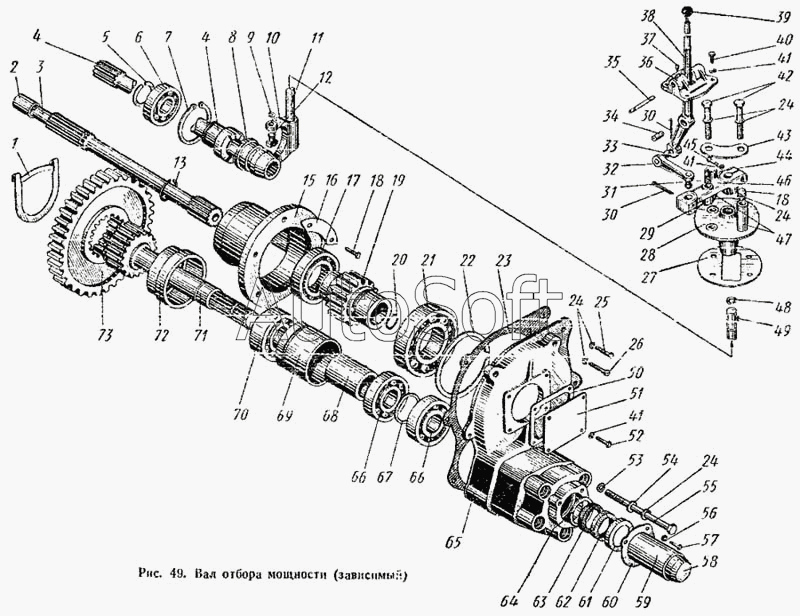

Каталог запасных частей к технике: АТЗ Т-4А (1996). Вал отбора мощности (зависимый)
1
2
3
4
4
5
6
7
8
9
10
11
12
13
15
16
17
18
18
19
20
21
22
23
24
24
24
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
66
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.41.001-1 | 0***1 | Вал отбора мощности | |
| 04.41.006-1 | 0***1 | Рычаг 04.41.138-1 со втулкой в сборе | |
| 04.41.008-1 | 0***1 | Рычаг 04.41.164-1 с колпаком в сборе | |
| 04.41.010-2 | 0***2 | Чехол в сборе | |
| 04.41.012-1 | 0***1 | Вилка переключения с валиком в сборе | |
| 04.41.017 | 0***7 | Рычаг с пальцем в сборе | |
| 1 | 0***1 | Шайба ШЕЗ-85 | |
| 2 | 0***1 | Втулка | |
| 3 | 0***2 | Вал приводной задний | |
| 4 | 0***1 | Вал приводной передний | |
| 5 | 0***1 | Кольцо НК-50 | |
| 6 | П***7 | Подшипник 210 ГОСТ 8338-57 | |
| 7 | 0***1 | Кольцо ВЭ-90 | |
| 8 | 0***2 | Муфта кулачковая | |
| 9 | 0***7 | Кольцо стопорное | |
| 10 | 0***1 | Вилка переключения | |
| 11 | 0***1 | Валик переключения | |
| 12 | 0***2 | Сухарь | |
| 13 | 0***7 | Кольцо стопорное | |
| 15 | 0***1 | Гнездо подшипников | |
| 16 | 0***2 | Пластина замковая | |
| 17 | П***7 | Подшипник 102212 К1 ГОСТ 8328-57 | |
| 18 | Б***0 | Болт М12.2х35.88.35 ГОСТ 7796-70 | |
| 19 | 0***1 | Шестерня ведущая | |
| 20 | 0***3 | Кольцо стопорное | |
| 21 | П***7 | Подшипник 313 ГОСТ 8338-57 | |
| 22 | 0***6 | Кольцо 1Б-140 | |
| 23 | 0***1 | Прокладка | |
| 24 | Ш***0 | Шайба 12Н 65Г ГОСТ 6402-70 | |
| 25 | Б***0 | Болт М12.2х40.88.35 ГОСТ 7796-70 | |
| 26 | Б***0 | Болт М12.2х65.58 ГОСТ 7795-70 | |
| 27 | 0***1 | Прокладка | |
| 28 | 0***1 | Кронштейн | |
| 29 | 0***2 | Колпак | |
| 30 | Ш***6 | Шплинт 5х45 ГОСТ 397-66 | |
| 31 | 0***1 | Пружина фиксатора | |
| 32 | 0***2 | Рычаг | |
| 33 | 6***5 | Палец | |
| 34 | 0***8 | Втулка | |
| 35 | 0***2 | Палец рычага | |
| 36 | 0***0 | Кронштейн рычага | |
| 37 | В***4 | Винт М6.2х16.А.6 ГОСТ 1478-64 | |
| 38 | 0***1 | Рычаг | |
| 39 | 5***7 | Рукоятка рычага | |
| 40 | Б***0 | Болт М10.2х25.88.35 ГОСТ 7796-70 | |
| 41 | Ш***0 | Шайба 10ОТ 65Г ГОСТ 6402-70 | |
| 42 | Б***0 | Болт М12.2х90.58 ГОСТ 7795-70 | |
| 43 | 0***6 | Планка фиксирующая | |
| 44 | Ш***0 | Шарик БV 13,494мм Н ГОСТ 3722-60 | |
| 45 | Б***0 | Болт М10.2х35.88.35 ГОСТ 7796-70 | |
| 46 | 0***1 | Рычаг | |
| 47 | 0***4 | Втулка | |
| 48 | 6***2 | Кольцо уплотнительное | |
| 49 | Ш***8 | Шпонка сегментная 5х9 ГОСТ 8795-58 | |
| 50 | 0***8 | Прокладка | |
| 51 | Т***8 | Крышка | |
| 52 | Б***0 | Болт М10.2х20.88.35 ГОСТ 7796-70 | |
| 53 | 0***2 | Кольцо уплотнительное | |
| 54 | Ш***8 | Шайба 12 ГОСТ 11371-68 | |
| 55 | Б***0 | Болт М12.2х180.88.40 ГОСТ 7798-70 | |
| 56 | Ш***0 | Шайба 8Н 65Г ГОСТ 6402-70 | |
| 57 | Б***0 | Болт М8.2х16.58 ГОСТ 7796-70 | |
| 58 | 0***9 | Колпачок | |
| 59 | 0***2 | Чехол | |
| 60 | 0***3 | Фланец | |
| 61 | 0***3 | Обойма сальника | |
| 62 | 0***9 | Кольцо-сальник | |
| 63 | У***6 | Уплотнение I-I-45 ОН-13-47-56 | |
| 64 | 0***4 | Кольцо НК-45 | |
| 65 | 0***1 | Корпус вала отбора мощности | |
| 66 | П***7 | Подшипник 309К ГОСТ 8338-57 | |
| 67 | 0***9 | Кольцо распорное | |
| 68 | 0***1 | Втулка распорная | |
| 69 | 0***0 | Втулка распорная | |
| 70 | П***7 | Подшипник 2609 КМ ГОСТ 8328-57 | |
| 71 | 0***2 | Вал отбора мощности | |
| 72 | 0***3 | Стакан | |
| 73 | 0***2 | Шестерня ведомая |
