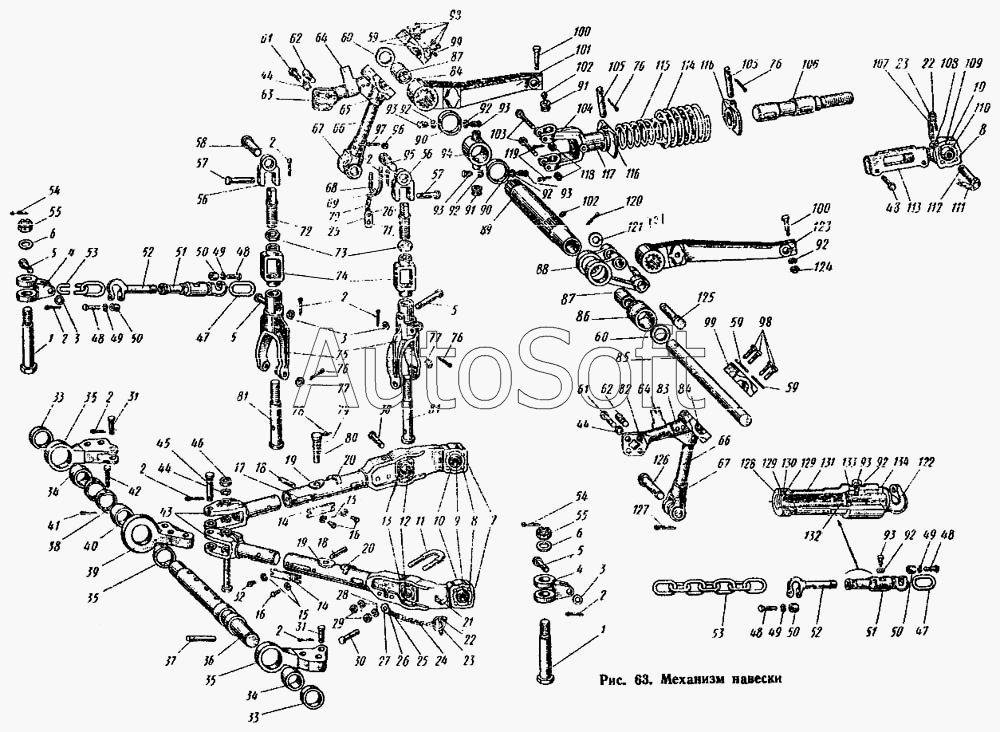

Каталог запасных частей к технике: АТЗ Т-4А (1996). Механизм навески
1
1
2
2
2
2
2
2
2
2
3
3
3
4
4
5
5
5
5
6
6
7
8
8
9
10
10
11
12
13
14
14
15
15
16
16
17
18
18
19
19
20
20
21
22
22
23
23
24
25
25
26
26
27
28
29
30
30
31
31
32
33
33
34
35
35
35
36
37
38
38
39
40
41
42
43
44
44
44
45
46
47
47
48
48
48
48
48
49
49
49
49
50
50
50
50
51
51
52
52
53
53
54
54
55
55
56
56
57
57
58
59
59
59
60
60
61
61
62
62
63
64
64
65
66
66
67
67
68
69
70
71
72
73
74
75
76
76
76
76
77
77
78
79
80
81
81
82
83
84
84
86
87
87
88
89
90
90
91
91
92
92
92
92
92
92
92
93
93
93
93
93
93
94
95
96
97
98
98
99
99
100
100
101
102
102
103
104
105
105
106
107
108
109
110
111
112
113
114
115
116
116
117
118
119
120
121
122
123
124
125
126
127
128
129
129
130
131
132
133
134
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.56.001-1 | 0***1 | Механизм навески | |
| 04.56.011-3 | 0***3 | Стойка левая в сборе | |
| 04.56.012-3 | 0***3 | Стойка правая в сборе | |
| 04.56.025 | 0***5 | Ось нижняя в сборе | |
| 54-56.055-2 | 5***2 | Ось верхняя с рычагами в сборе | |
| 54.56.050-1 | 5***1 | Ось нижняя с тягами в сборе | |
| 54.56.059 | 5***9 | Вал рычагов со втулкой в сборе | |
| 77.60.015-1А | 7***А | Раскос в сборе | |
| 77.60.018 | 7***8 | Тяга нижняя в сборе | |
| 77.60.019-1 | 7***1 | Палец тяги с пружиной и рукояткой в сборе | |
| 77.60.020 | 7***0 | Головка задняя в сборе | |
| 77.60.023 | 7***3 | Тяга верхняя в сборе | |
| 77.60.024 | 7***4 | Вилка с трубой в сборе | |
| 77.60.025 | 7***5 | Головка в сборе | |
| 77.60.026 | 7***6 | Вилка с пружинами в сборе | |
| 77.60.027 | 7***7 | Цепочка с чекой в сборе | |
| 77.60.028 | 7***8 | Головка с пальцем в сборе | |
| 77.60.029А | 7***А | Труба нижних тяг с фиксатором и накладкой в сборе | |
| 77.60.036 | 7***6 | Цепочка в сборе | |
| М04.56.057-1 | М***1 | Растяжка в сборе | |
| М04.56.065 | М***5 | Скоба с кольцом резьбовым и втулкой в сборе | |
| 1 | М***9 | Палец бугеля | |
| 2 | Ш***6 | Шплинт 6,3х40 ГОСТ 397-66 | |
| 3 | Ш***8 | Шайба 20 ГОСТ 11371-68 | |
| 4 | М***6 | Серьга цепи | |
| 5 | 7***9 | Палец серьги | |
| 6 | Ш***8 | Шайба 30 ГОСТ 11371-68 | |
| 7 | 7***1 | Головка задняя | |
| 8 | З***8 | Заклепка 10х40 ГОСТ 10299-68 | |
| 9 | 5***3 | Шарнир | |
| 10 | 7***1 | Кольцо яблока | |
| 11 | 7***1 | Стремянка | |
| 12 | 7***5 | Яблоко нижних тяг | |
| 13 | 7***0 | Кольцо яблока малое | |
| 14 | 7***4 | Планка | |
| 15 | Ш***0 | Шайба 8Т 65Г ГОСТ 6402-70 | |
| 16 | Б***0 | Болт М8.2х12.58 ГОСТ 7796-70 | |
| 17 | 7***5 | Труба нижних тяг | |
| 18 | 7***5 | Палец направляющий | |
| 19 | 5***0 | Накладка | |
| 20 | 7***9 | Фиксатор пальца нижней тяги | |
| 21 | 7***3 | Скоба чеки | |
| 22 | 7***4 | Чека | |
| 23 | 7***5 | Кольцо чеки | |
| 24 | 7***6 | Цепочка ОН-IV-65 | |
| 25 | 7***5 | Шайба | |
| 26 | З***8 | Заклепка 6х18 ГОСТ 10299-68 | |
| 27 | 7***7 | Планка цепи | |
| 28 | Ш***0 | Шайба 18ОТ 65Г ГОСТ 6402-70 | |
| 29 | Г***0 | Гайка М18.5 ГОСТ 5915-70 | |
| 30 | 7***3 | Палец рычагов нижний | |
| 31 | 7***3 | Палец растяжек | |
| 32 | 7***7 | Болт специальный | |
| 33 | 0***0 | Кольцо дистанционное | |
| 34 | 5***7 | Шарнир | |
| 35 | 5***3 | Ось верхняя | |
| 35 | 5***А | Головка боковая | |
| 36 | 0***А | Ось нижняя | |
| 37 | 5***8 | Штифт нижней оси | |
| 38 | 7***6 | Ограничитель | |
| 39 | 7***5 | Головка центральная | |
| 40 | 5***1 | Шарнир центральный | |
| 41 | Ш***6 | Шплинт 5х28 ГОСТ 397-66 | |
| 42 | 7***2 | Палец оси | |
| 43 | 7***0 | Вилка нижних тяг | |
| 44 | Ш***0 | Шайба 20ОТ 65Г ГОСТ 6402-70 | |
| 45 | 7***1 | Палец вилки | |
| 46 | Г***0 | Гайка 2М.20.5 ГОСТ 5915-70 | |
| 47 | М***4 | Цепь 16х96 | |
| 48 | Б***0 | Болт М16.2х60.88.35 ГОСТ 7795-70 | |
| 49 | Ш***0 | Шайба 16ОТ 65Г ГОСТ 6402-70 | |
| 50 | 7***2 | Втулка растяжек | |
| 51 | М***1 | Муфта растяжек в сборе | |
| 52 | М***9 | Винт | |
| 53 | М***4 | Цепь 16[96 | |
| 54 | Ш***6 | Шплинт 6,3х60 ГОСТ 397-66 | |
| 55 | Г***0 | Гайка М30х2.2а.8.40 ГОСТ 5918-70 | |
| 56 | 7***1 | Серьга раскоса | |
| 57 | 7***5 | Палец серьги раскоса | |
| 58 | 7***8 | Палец рычага малый | |
| 59 | 5***0 | Пластина замковая | |
| 60 | 7***9 | Шайба | |
| 61 | Б***0 | Болт 4М20х1,5.2а.60.88.30 ГОСТ 7796-70 | |
| 62 | 0***5 | Штифт | |
| 63 | 0***3 | Стойка наклонная правая | |
| 64 | 0***9 | Штырь | |
| 65 | 5***4 | Бугель правой стойки верхний | |
| 66 | 0***1 | Стойка нижняя | |
| 67 | 5***3 | Наконечник стойкий нижний | |
| 68 | 7***А | Фиксатор | |
| 69 | 7***7 | Шайба | |
| 70 | 7***8 | Цепочка фиксатора ОН-IV-65 | |
| 71 | 7***6 | Пластина | |
| 72 | 7***6 | Винт раскоса верхний | |
| 73 | Г***0 | Гайка М36х3.2а.8.35 ГОСТ 2526-70 | |
| 74 | 7***5 | Муфта раскоса | |
| 75 | 7***1 | Вилка раскоса | |
| 76 | Ш***6 | Шплинт 8х50 ГОСТ 397-66 | |
| 77 | А***4 | Шайба | |
| 78 | 7***1 | Рукоятка | |
| 79 | 7***8 | Пружина | |
| 80 | 7***2 | Палец тяги | |
| 81 | 7***1 | Винт раскоса | |
| 82 | 0***3 | Стойка наклонная левая | |
| 83 | 5***4 | Бугель левой стойки верхний | |
| 84 | 7***0 | Штифт | |
| 86 | 5***1 | Втулка упорная | |
| 87 | 7***1 | Втулка вала рычагов | |
| 88 | 7***3 | Рычаг штока | |
| 89 | 5***4 | Вал рычагов | |
| 90 | 7***2 | Кольцо упорное | |
| 91 | 7***1 | Втулка малая | |
| 92 | Ш***0 | Шайба 14ОТ 65Г ГОСТ 6402-70 | |
| 93 | 7***1 | Винт установочный | |
| 94 | 7***9 | Траверса верхней тяги | |
| 95 | 7***7 | Палец рычага | |
| 96 | 7***7 | Гайка фиксатора | |
| 97 | Ш***6 | Шплинт 4х32 ГОСТ 397-66 | |
| 98 | Б***0 | Болт 4М20.2х70.88.30 ГОСТ 7795-70 | |
| 99 | 5***2 | Крышка бугеля стойки | |
| 100 | 7***4 | Болт рычагов | |
| 101 | 7***2 | Рычаг подъемный правый | |
| 102 | М***6 | Масленка I-АI ГОСТ 1303-56 | |
| 103 | Б***0 | Болт 2М12.2х90.58 ГОСТ 7795-70 | |
| 104 | 7***5 | Вилка верхней тяги | |
| 105 | 7***6 | Палец | |
| 106 | 7***9 | Винт верхней тяги | |
| 107 | 7***3 | Цепочка верхней тяги ОН-IV-65 | |
| 108 | З***8 | Заклепка 6х32 ГОСТ 10299-68 | |
| 109 | 7***1 | Головка верхней тяги | |
| 110 | 7***8 | Яблоко верхней тяги | |
| 111 | З***8 | Заклепка 6х42 ГОСТ 10299-68 | |
| 112 | 7***8 | Палец верхней тяги | |
| 113 | 7***4 | Муфта | |
| 114 | 7***2 | Пружина большая | |
| 115 | 7***3 | Пружина малая | |
| 116 | 7***7 | Шайба упорная | |
| 117 | 7***0 | Труба верхней тяги | |
| 118 | Г***2 | Гайка М12.2.8.35 ГОСТ 5932-62 | |
| 119 | Ш***6 | Шплинт 3,2х32 ГОСТ 397-66 | |
| 120 | Ш***6 | Шплинт 5х50 ГОСТ 397-66 | |
| 121 | Ш***8 | Шайба 36 ГОСТ 11371-68 | |
| 122 | М***0 | Скоба | |
| 123 | 7***1 | Рычаг подъемный левый | |
| 124 | Г***0 | Гайка М14.2.А6 ГОСТ 5927-70 | |
| 125 | 7***А | Палец рычага штока | |
| 126 | 5***1 | Палец стойки | |
| 127 | Ш***6 | Шплинт 8х60 ГОСТ 397-66 | |
| 128 | М***3 | Колпак | |
| 129 | М***1 | Полукольцо | |
| 130 | М***0 | Чистик | |
| 131 | М***1 | Муфта растяжек | |
| 132 | З***7 | Заглушка 42 ГОСТ 3111-67 | |
| 133 | М***2 | Кольцо резьбовое | |
| 134 | М***9 | Втулка |
